Merci d’avoir acheté ce produit. Depuis plus de 60 ans, Whale ® a ouvert la voie à la conception et la fabrication de
systèmes d'eau douce et de traitement des eaux usées incluant: les pompes, la plomberie, les robinets et les douches pour
les applications basse tension. L'entreprise et ses produits se sont construit une réputation grâce à la qualité, la fiabilité,
l'innovation, et un excellent service client.
Pour plus d'informations sur notre gamme complète de produits, visitez www.whalepumps.com
1. CARACTERISTIQUES 4. A L’UTILISATEUR 7. INSTALLATION 10. BREVETS/MARQUES DEPOSEES
2. CONTENU 5. APPLICATION 8. ENTRETIEN 11. DECLARATION DE GARANTIE
3. POUR L’INSTALLATEUR 6. MISES EN GARDE 9. SUPPORT CLIENT 12. DECLARATION DE CONFORMITE
Vérifiez que le produit est adapté pour l’utilisation voulue et suivez ces instructions d'installation. Assurez-vous que tout le
personnel concerné lira les points énumérés ci-dessous. Veillez également à ce que ces instructions soient transmises à
l'utilisateur final.
Lisez les instructions suivantes. ATTENTION : Merci de noter qu’une installation incorrecte peut annuler la garantie.
Ce déclencheur Whale détecte le niveau de l’eau et contrôle automatiquement une pompe de 12V ou 24V. Le contact du
déclencheur se ferme quand il détecte un niveau d’eau de 51 mm et s’ouvre quand le niveau repasse en-dessous de
13mm. Ce produit est destiné à être utilisé pour des applications sur des bateaux de plaisance, et n’est pas destiné à être
utilisé sur des bateaux commerciaux ou pour tout autre usage.
Pour toutes les applications, il est important qu'un système de travail sécurisé soit appliqué pendant l'installation,
l’utilisation et l’entretien. S’assurer que l'alimentation électrique est coupée et que le système d'eau est vidangé
avant l’installation.
1. Ne convient pas pour le pompage de liquides inflammables, de diesel, de produits chimiques, etc.
2. Convient uniquement pour le pompage de l’eau de cale, de l’eau douce ou des eaux grises. Si le
déclencheur est destiné à être utilisé à d'autres fins ou avec tout autre liquide, il est de la responsabilité de
l'utilisateur de s'assurer que le déclencheur est adapté pour l'utilisation prévue et, en particulier,
que les matériaux sont entièrement compatibles avec les liquides qui vont êtres utilisés.
3. Un défaut de connexion des fils selon les instructions annulera la garantie des produits et peut être la cause de
dommages ou de blessures graves.
4. Connectez le fusible en ligne (Remarque: montez un fusible avec l’ampérage approprié qui est spécifié pour votre
modèle de pompe).
5. La plage de tension correcte va de 10.5 V d.c. à 28.8 V d.c. NE PAS utiliser avec d’autres tensions, avec du
courant alternatif ou avec du courant alternatif mal converti en courant continu.
6. La pompe de cale peut consommer jusqu’à un maximum de 20 ampères.
7. REMARQUE - Température maximale de fonctionnement ~ 60°. Température maximale pour une courte période
~ 90°.
7.1 Positionnement
1. Montez le déclencheur verticalement comme montré dans la Fig.1
(Fils positionnés le plus haut possible). Positionner le déclencheur
aussi proche que possible de la pompe pour garantir le même
niveau d’eau.
2. Préparez un panneau de montage. Ne pas fixer le déclencheur
directement à la coque. Le panneau de montage doit être d’au
minimum 10mm d’épaisseur en contreplaqué époxy marine.
3. Le déclencheur ne doit JAMAIS être positionné plus bas que la
base de la pompe.
1. CARACTERISTIQUES
Code produit BE9003(B) BE9006(B) - Avec un délai de retardement de 30 secondes
Tension nominale 12 V d.c. ou 24 V
Courant Convient jusqu'à 20A
Courant de veille 0.008 A
Disjoncteur recommandé
Maximum - 20A (le calibrage du disjoncteur devrait être en lien avec la pompe
installée - voir instructions de la pompe)
3. POUR L’INSTALLATEUR
4. A L’UTILISATEUR
5. APPLICATION
6. MISES EN GARDE
2. CONTENU
7. INSTALLATION
MANUEL D’INSTALLATION ET DE FONCTIONNEMENT

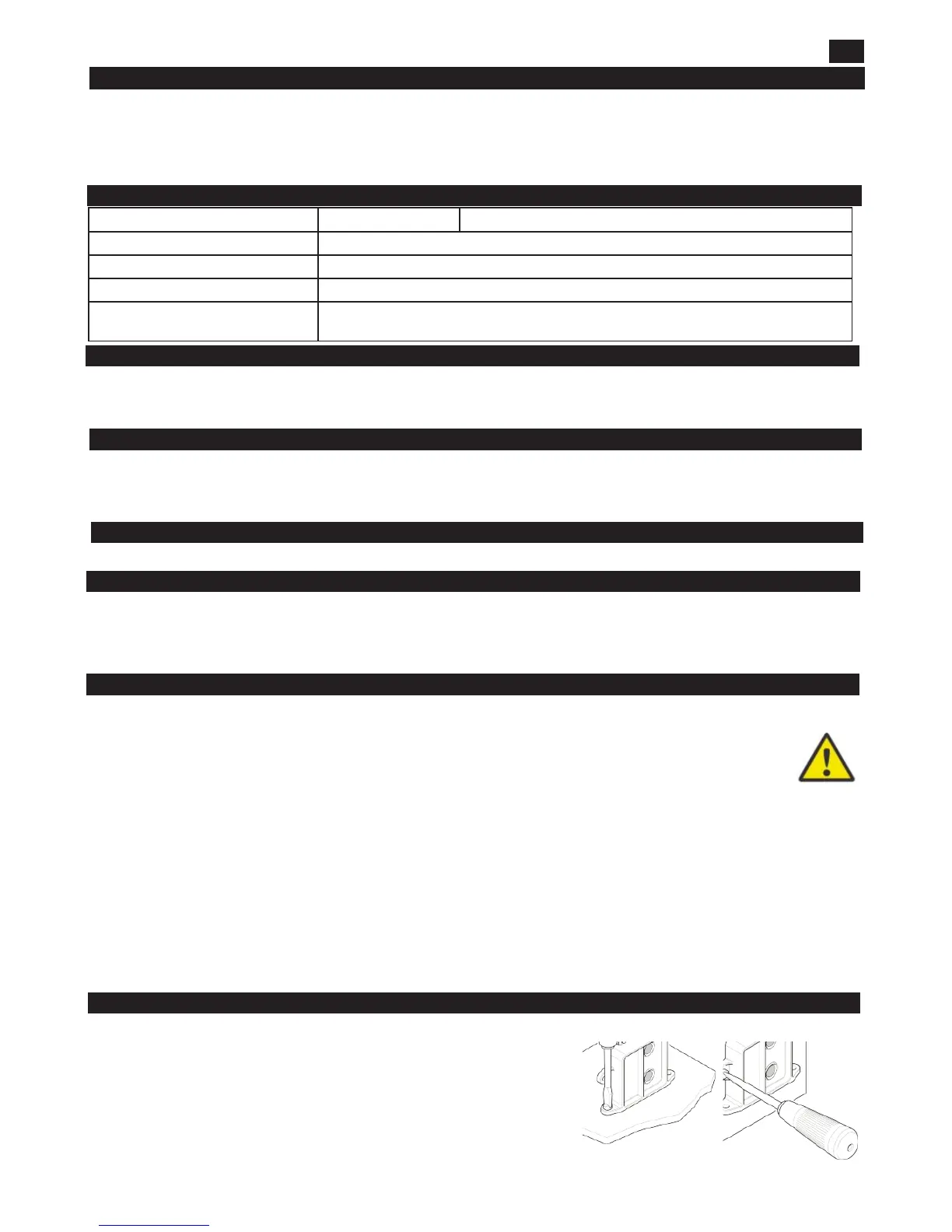

Fig 1 Utilisation de la
base du déclencheur
Fig 2 Utilisation des
pattes de fixation
FR
