7.2 Montage
1. Utilisez la base ou les pattes de fixation du déclencheur (Fig. 1 et 2) comme modèle
pour marquer la position des trous dans le panneau de montage.
2. Réglez la butée de profondeur de la perceuse pour éviter de percer à travers la
coque. Percez 2 trous d’un diamètre de 3mm.
3. Fixez le déclencheur sur le panneau de montage avec des vis en acier inoxydable
(13mm x 3.5mm de diamètre) (non fournis).
7.3 Câblage
1. De la borne positive de la batterie, connectez le fusible (approprié pour la pompe) et les 3 voies de l’interrupteur
pour la marche manuelle/l’arrêt/la marche automatique:
• Borne Manuelle directement
au fil marron (+) de la pompe
• Borne Automatique au fil
marron/blanc rayés (+)
• Fil marron (-) du déclencheur
au fil marron (+) de la pompe.
• Le fil Noir (-) de la pompe à la
borne négative de la batterie.
2. Faites toutes les connections électriques au-dessus du plus haut niveau d’eau, en utilisant
des connecteurs étanches. Recouvrez les connecteurs avec du ruban adhésif étanche ou
une gaine thermodurcissable.
7.4 Test
1. Après l’installation, maintenir vos doigts 10 secondes sur les deux cercles en relief de la
face du déclencheur
• Si le câblage est correct, la pompe s’active.
• Retirez votre doigt du cercle du haut, la pompe reste activée.
• Retirez votre doigt du cercle du bas, la pompe devrait s’arrêter après un court
délai
REMARQUE: BE9006(B) a un délai de retardement de 30 secondes à l’arrêt
2. Testez avec de l’eau dans la cale pour vérifier que la pompe s’active et s’arrête correctement. Si ce n’est pas le
cas, repositionnez le déclencheur pour une activation correcte.
1. Gardez le fusible et les connexions des câbles secs et en hauteur.
2. Gardez les débris flottants à l’écart du déclencheur Whale.
3. Testez le déclencheur annuellement selon l’article 7.4.
Hivernage – Vidanger entièrement le système pour l’hivernage
Pour des conseils d’installation ou d’utilisation merci de contacter le service client Whale:
Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421 Email: info@whalepumps.com
USA Tel: +1 802 367 1091 USA Fax: +1 802 367 1095 USA Email: usasales@whalepumps.com
Whale® est une marque déposée de Munster Simms Engineering Ltd, Bangor, Irlande du Nord.
Ce produit et la technologie utilisée sont protégés par les brevets US- 5594222 6310611 6320282

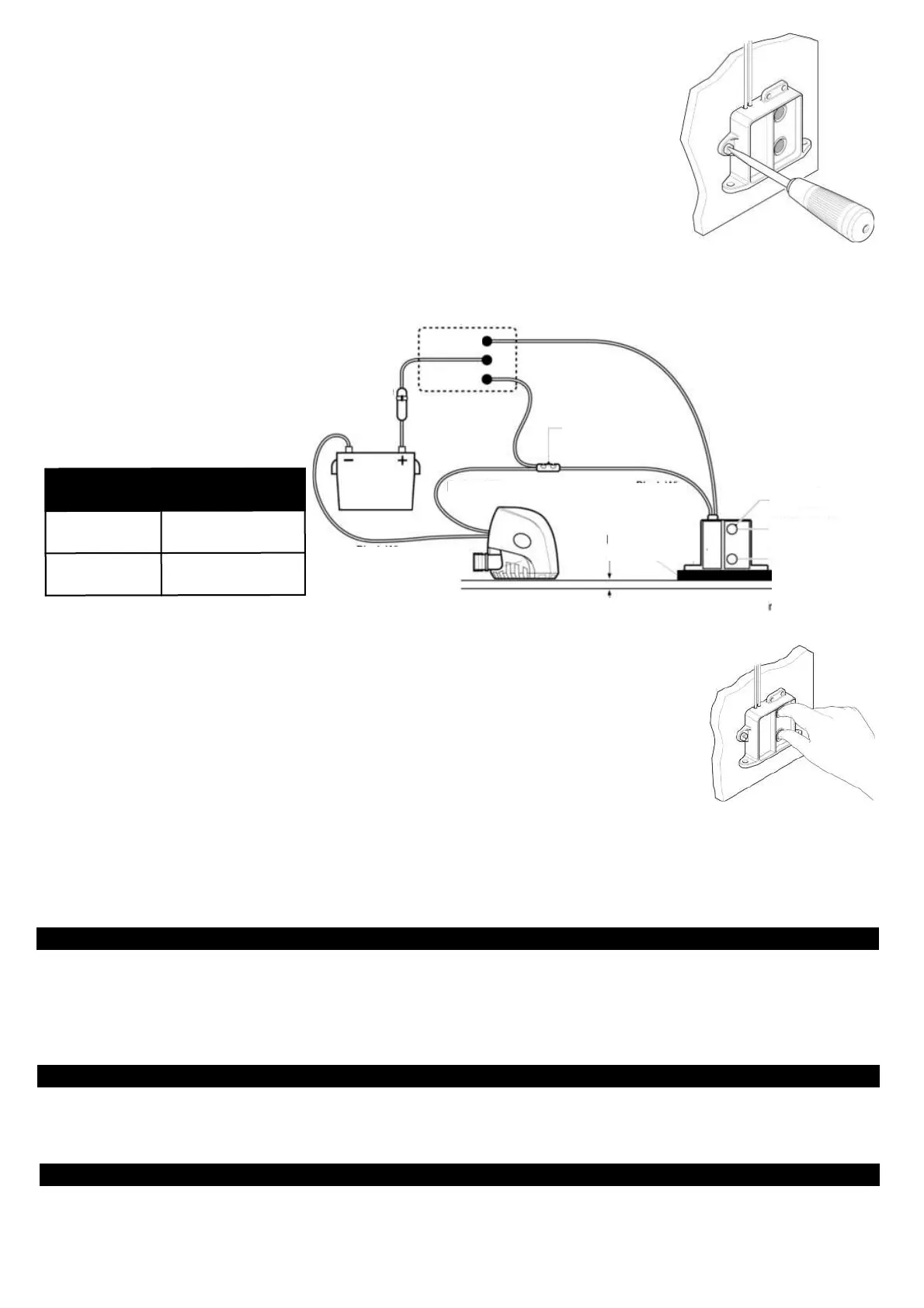

Fig 3 - Instructions de câblage
Fil marron /blanc rayé
Fil marron
Test de circuit
ON 51mm
OFF 13mm
((Remarque:
BE9006B a une
tempo. à l’arrêt de
30 secondes)
Panneau de
montage 10mm
Connecteur étanche
au-dessus du niveau
de l’eau
Fusible
Fil marron
Fil noir
Manuel
Automatique
Interrupteur 3 voies
Off
Alimentation
de 12 a 24
V.
Panneau de montage de 10mm minimum
Pompe
Fils du
déclencheur
Couleur
Positif
Marron / blanc rayé
Négatif
Marron
Fig 4 - Test du déclencheur
8. ENTRETIEN
9. LE SUPPORT CLIENT
10. BREVETS/MARQUES DEPOSEES
Fig 2 Utilisation des
pattes de fixation
