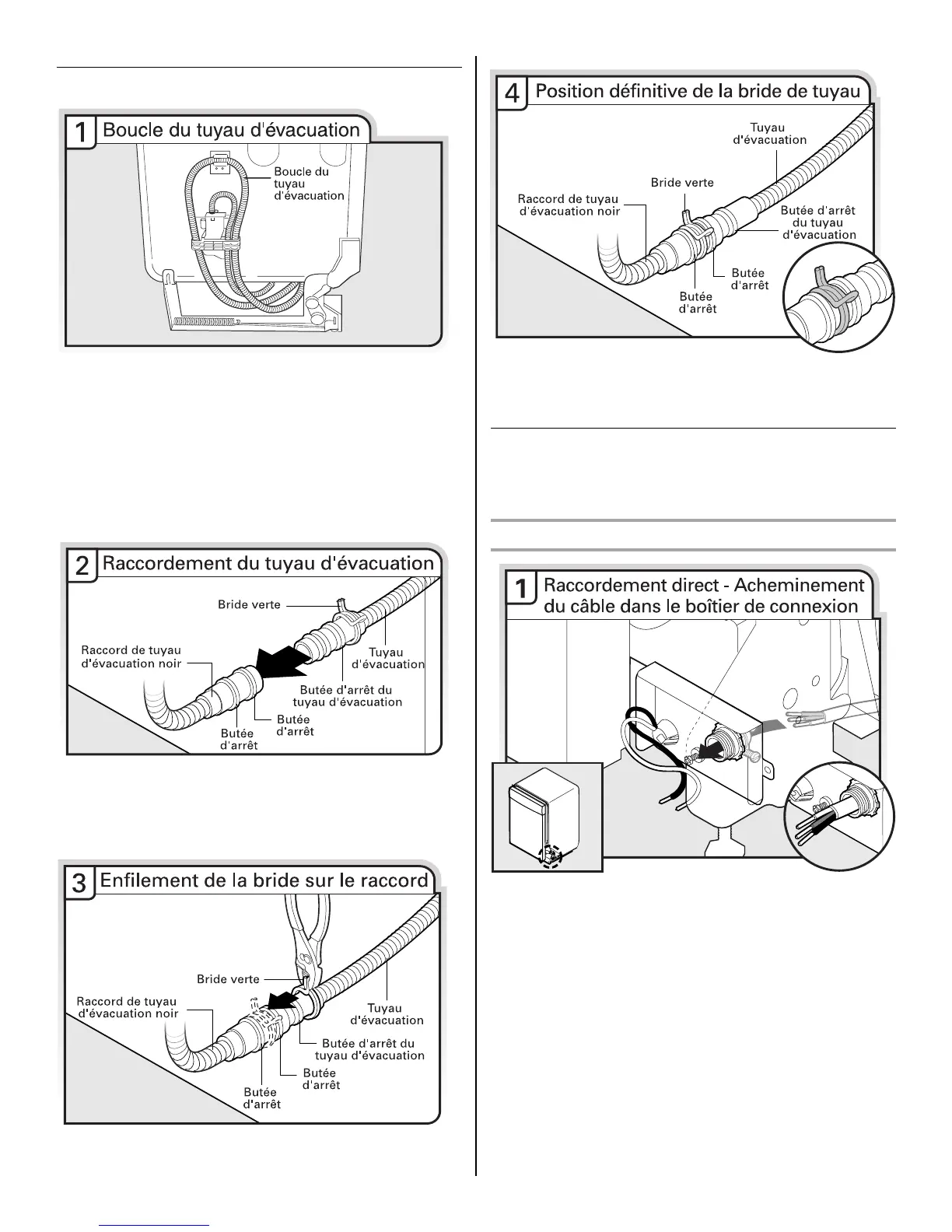

Raccordement au circuit d'évacuation
REMARQUES :
■ Pour minimiser toute vibration, acheminer le tuyau
d'évacuation de façon à ce qu'il n’y ait aucun contact avec le
moteur, les ressorts de la porte, la canalisation d’eau, le
placard, le plancher ou la circonférence du trou de passage à
travers le placard.
■ Ne pas détacher du lave-vaisselle la boucle formée par le
tuyau d'évacuation sur le côté de l'appareil.
Placer un plat sous l'extrémité du tuyau d'évacuation. Le plat
permettra de recueillir toute eau qui s'écoulerait du tuyau
d'évacuation.
Placer une serviette sous le tuyau d'évacuation pour récupérer
l'eau restée dans le tuyau d'évacuation. Placer la petite bride
verte pour tuyau d'évacuation sur la petite extrémité du tuyau
d'évacuation. Enfoncer le tuyau d'évacuation neuf dans le
connecteur noir de tuyau d'évacuation jusqu'à la butée d'arrêt du
tuyau d'évacuation.
À l'aide d'une pince, ouvrir la petite bride de tuyau d'évacuation
verte en la serrant et la glisser sur le connecteur, entre les butées.
Une fois le tuyau raccordé, ôter la serviette.
Au besoin, visiter le site Web pour une représentation vidéo de
cette étape. Visiter www.whirlpool.com/drain sous l'onglet FAQ.
Raccordement électrique direct
REMARQUE : Si le cordon d'alimentation a été raccordé
précédemment, passer à la section “Fixation du lave-vaisselle
dans l'ouverture d'encastrement du placard”.
Option B, raccordement direct :
Acheminer le cordon d'alimentation de façon à ce qu'il ne touche
ni le moteur du lave-vaisselle, ni la partie inférieure de la cuve du
lave-vaisselle. Tirer le câble pour le faire passer à travers le serre-
câble (homologation UL/CSA) dans le boîtier de connexion. Le
serre-câble n'est pas fourni avec le lave-vaisselle. Le propriétaire
doit acheter un serre-câble à vis de ⁷⁄₈".
