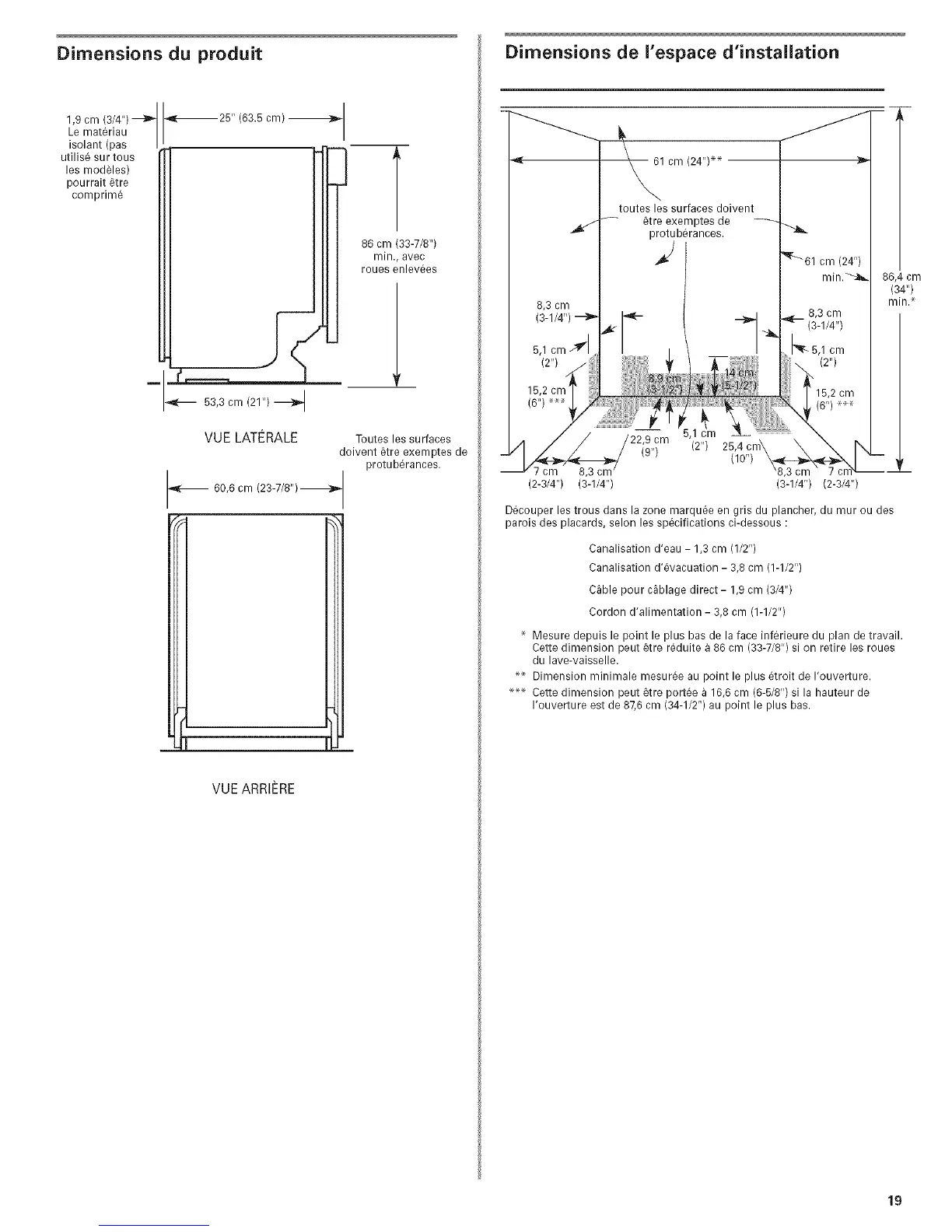

Dimensions du produit
1,9 cm (3/4")
Le materiau
isolant (pas
utilis6 sur tous
les modules)
pourrait _tre
comprime
.4_-_ 25" (63.5 cm)
53,3 cm (21")
86 cm (33-7/8")
mill., avec
roues enlevees
[
VUE LATERALE Toutes lessurfaces
doivent 6tre exemptes de
protub@ances.
60,6 cm (23-7/8")_
...... i
VUE ARRiERE
Dimensions de I'espace d'installation
5,1 cm
(2")
_'\_..1 cm (24"P*
routes les surfaces doivent
6tre exemptes de
protub@ances.
2
86,4 cm
(340
min. _
Decouper les trous dans la zone marqu¢e en gris du plancher, du mur ou des
parois des placards, selon les specifications ci-dessous :
Canalisation d'eau - 1,3 cm (1/2")
Canalisation d'evacuation - 3,8 cm (1-1/2")
C_ble pour c_blage direct - 1,9 cm (3/4")
Cordon d'alimentation - 3,8 cm (1-1/2")
Mesure depuis le point le plus bas de la face inferieure du plan de travail.
Cette dimension peut &tre reduite a 86 cm (33-7/8") si on retire les roues
du lave-vaisselle.
r,_ Dimension minimale mesuree au point le plus etroit de I'ouverture.
r'*_ Cette dimension peut _tre port6e _ 16,6 cm (6-5/8") si la hauteur de
I'ouverture est de 87,6 cm (34-1/2") au point le plus bas.
19
