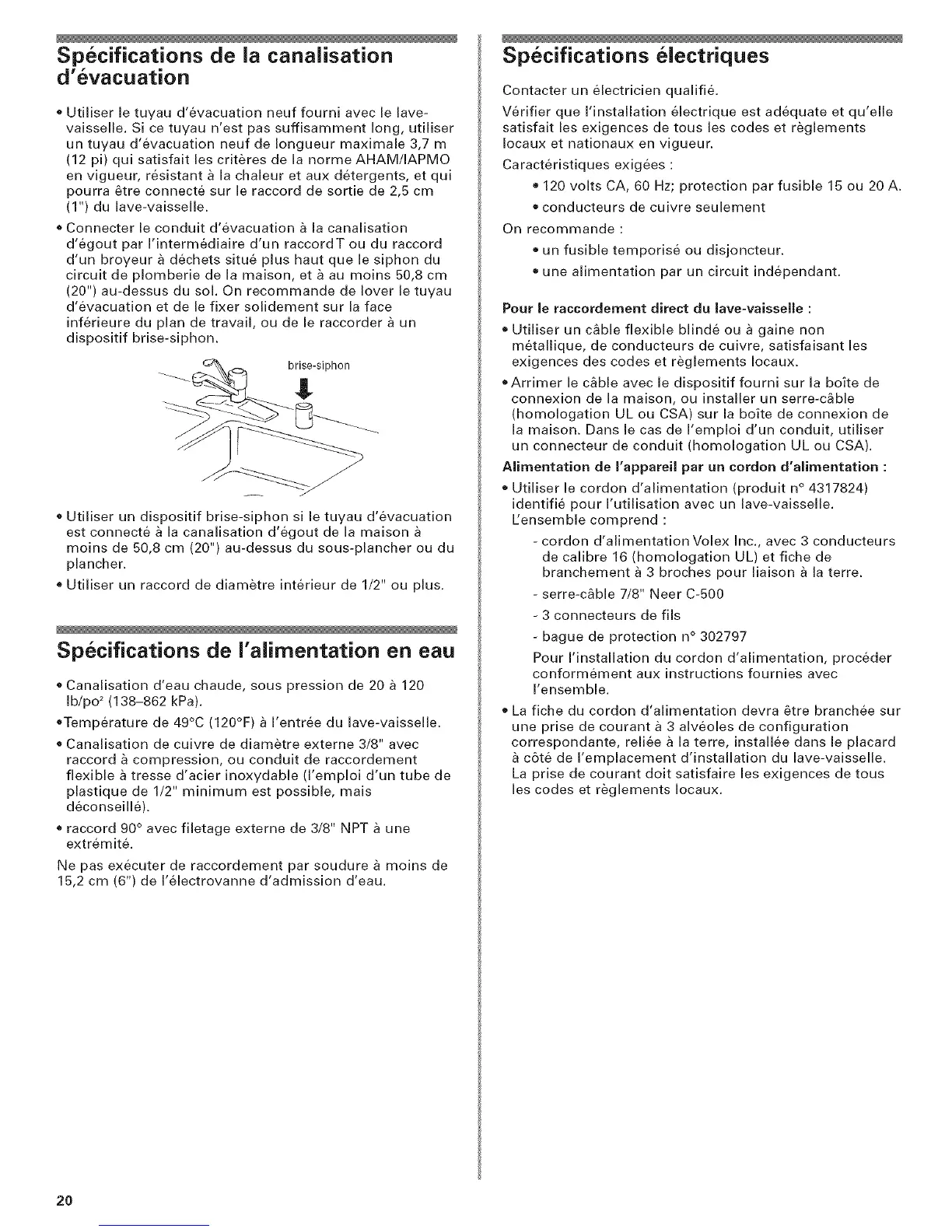

Sp6cifications de la canalisation
d'evacuation
e Utiliser le tuyau d'6vacuation neuf fourni avec le lave-
vaisselie. Si ce tuyau n'est pas suffisamment long, utiliser
un tuyau d'evacuation neuf de Iongueur maximaie 3,7 m
(12 pi) qui satisfait les criteres de la norme AHAM/IAPMO
en vigueur, r6sistant a la chaleur et aux detergents, et qui
pourra _tre connecte sur le raccord de sortie de 2,5 cm
(1") du lave-vaisselle.
®Connecter le conduit d'evacuation & la canaiisation
d'egout par I'interm6diaire d'un raccordT ou du raccord
d'un broyeur & dechets situe plus haut que le siphon du
circuit de plomberie de la maison, et & au moins 50,8 cm
(20") au-dessus du sol. On recommande de lover le tuyau
d'6vacuation et de le fixer soiidement sur la face
inf6rieure du plan de travail, ou de le raccorder _ un
dispositif brise-siphon.
brise-siphon
o Utiliser un dispositif brise-siphon si le tuyau d'evacuation
est connecte _ la canaiisation d'egout de la maison
moins de 50,8 cm (20") au-dessus du sous-plancher ou du
plancher.
e Utiliser un raccord de diametre interieur de 1/2" ou plus.
Specifications de I'alimentation en eau
®Canalisation d'eau chaude, sous pression de 20 _ 120
Ib/po 2 (138-862 kPa).
®Temp(_rature de 49°C (120°F) _ I'entr6e du lave-vaisselie.
®Canaiisation de cuivre de diametre externe 3/8" avec
raccord & compression, ou conduit de raccordement
flexible a tresse d'acier inoxydable (l'emploi d'un tube de
plastique de 1/2" minimum est possible, mais
d6conseiile).
®raccord 90 ° avec filetage externe de 3/8" NPT a une
extr6mit6.
Ne pas executer de raccordement par soudure _ moins de
15,2 cm (6") de I'electrovanne d'admission d'eau.
Specifications electriques
Contacter un electricien qualifi&
Verifier que I'installation electrique est adequate et qu'elle
satisfait les exigences de tousles codes et reglements
Iocaux et nationaux en vigueur.
Caract6ristiques exig6es :
120 volts CA, 60 Hz; protection par fusible 15 ou 20A.
®conducteurs de cuivre seulement
On recommande :
un fusible temporis6 ou disjoncteur.
une alimentation par un circuit ind6pendant.
Pour le raccordement direct du lave-vaisselle :
o Utiliser un c&ble flexible blinde ou & gaine non
metallique, de conducteurs de cuivre, satisfaisant les
exigences des codes et reglements Iocaux.
oArrimer le c&ble avec le dispositif fourni sur la bo_te de
connexion de la maison, ou installer un serre-c&ble
(homologation UL ou CSA) sur la bo_te de connexion de
la maison. Dans le cas de I'emploi d'un conduit, utiliser
un connecteur de conduit (homologation UL ou CSA).
Alimentation de I'appareil par un cordon d'alimentation :
= Utiliser le cordon d'alimentation (produit n° 4317824)
identifie pour I'utilisation avec un lave-vaisselle.
Eensemble comprend :
- cordon d'alimentation Volex Inc., avec 3 conducteurs
de calibre 16 (homologation UL) et fiche de
branchement _ 3 broches pour liaison _ la terre.
- serre-c_ble 7/8" Neer C-500
- 3 connecteurs de fils
- bague de protection n° 302797
Pour I'installation du cordon d'alimentation, proceder
conformement aux instructions fournies avec
I'ensemble.
La fiche du cordon d'alimentation devra 6tre branchee sur
une prise de courant a 3 alveoles de configuration
correspondante, reli6e a la terre, install6e dans le placard
c6t6 de I'emplacement dqnstallation du lave-vaisselle.
La prise de courant dolt satisfaire les exigences de tous
les codes et reglements Iocaux.
20
