Whirlpool WRT104TFDW - Raccordement de la Canalisation Deau

21
Pression de l'eau
IMPORTANT : Une alimentation en eau froide avec une pression
comprise entre 30 et 120 lb/po² (207 et 827 kPa) est nécessaire
pour faire fonctionner la machine à glaçons.
REMARQUE : Si la pression en eau est inférieure aux critères
minimaux, entraîner la formation de glaçons creux ou de forme
irrégulière.
Si vous avez des questions au sujet de la pression de votre eau,
faire appel à un plombier qualifié agréé.
Alimentation en eau par osmose inverse
Si un système de filtration de l'eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l'eau
au système doit être d'un minimum de 40 à 60 lb/po
2
(276 à
414 kPa).
Si la machine à glaçons ne distribue toujours pas d'eau au débit
approprié :
■ Vérifier pour voir si le filtre du système d'osmose inverse est
bloqué, et le remplacer si nécessaire.
■ Laisser le réservoir du système d'osmose inverse se remplir
après une utilisation intense.
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifié agréé.
Raccordement de la canalisation d’eau
(sur certains modèles)
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on met en marche le réfrigérateur avant son
raccordement à la canalisation d’eau, placer la commande de la
machine à glaçons à la position OFF (arrêt) afin d'éviter un bruit
excessif ou des dommages au robinet d'eau.
Raccordement à une canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau froide verticale de ¹⁄₂" à 1¹⁄₄"
(1,27 à 3,18 cm) près du réfrigérateur.
IMPORTANT :
■ S'assurer qu'il s'agit d'une canalisation d'eau froide.
■ Un conduit horizontal fonctionnera mais percer par le
dessus de la canalisation et non pas par le dessous. Ainsi,
l’eau ne risquera pas d’arroser la perceuse et ceci
empêchera également les sédiments qu’on trouve
normalement dans l’eau de s’accumuler dans le robinet.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur gauche à
l’arrière du réfrigérateur et le tuyau de canalisation d'eau.
Ajouter une longueur de 7 pi (2,1 m) pour permettre le
déplacement du réfrigérateur pour le nettoyage. Utiliser un
tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à
ce que le tube soit coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄" dans le
tuyau de canalisation d’eau froide choisie.
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que l'extrémité de sortie du robinet est
bien engagée dans le trou de ¹⁄₄" percé dans la canalisation et
que la rondelle d’étanchéité est placée sous la bride de tuyau.
Serrer l’écrou de serrage. Serrer lentement et uniformément
les vis de la bride de tuyau afin que la rondelle forme une
jonction étanche. Ne pas serrer excessivement.
7. Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube aussi loin que possible dans l'extrémité de
sortie du robinet. Visser l’écrou de compression sur l'extrémité
de sortie avec une clé à molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre en spirale.
Raccordement au réfrigérateur
REMARQUE : Pour les modèles en kit, installer le robinet d’eau
sur le réfrigérateur conformément aux instructions du kit.
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Connecter le tube en cuivre au robinet d’eau en utilisant un
écrou et une bague de compression tel qu’illustré. Serrer
l’écrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aidera à éviter les
dommages au tube lorsque le réfrigérateur est poussé contre
le mur.
4. OUVRIR le robinet d’arrêt.
5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccords du robinet) ou les écrous qui fuient.
6. La machine à glaçons est équipée d’un filtre à eau incorporé.
Si la qualité de l’eau distribuée localement nécessite un
deuxième filtre à eau, il serait utile de l'installer dans la
canalistation d'eau de ¹⁄₄" (6,35 mm) sur l'un ou l'autre des
raccords du tuyau. On peut obtenir un tel filtre à eau chez le
marchand d’appareils électroménagers le plus proche.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Déconnecter la bride du tube à l’arrière du produit et introduire
le tube en cuivre dans la bride, tel qu’indiqué.
3. Connecter le tube en cuivre à l'arrivée d’eau du robinet en
utilisant un écrou et une bague de compression tel qu’illustré.

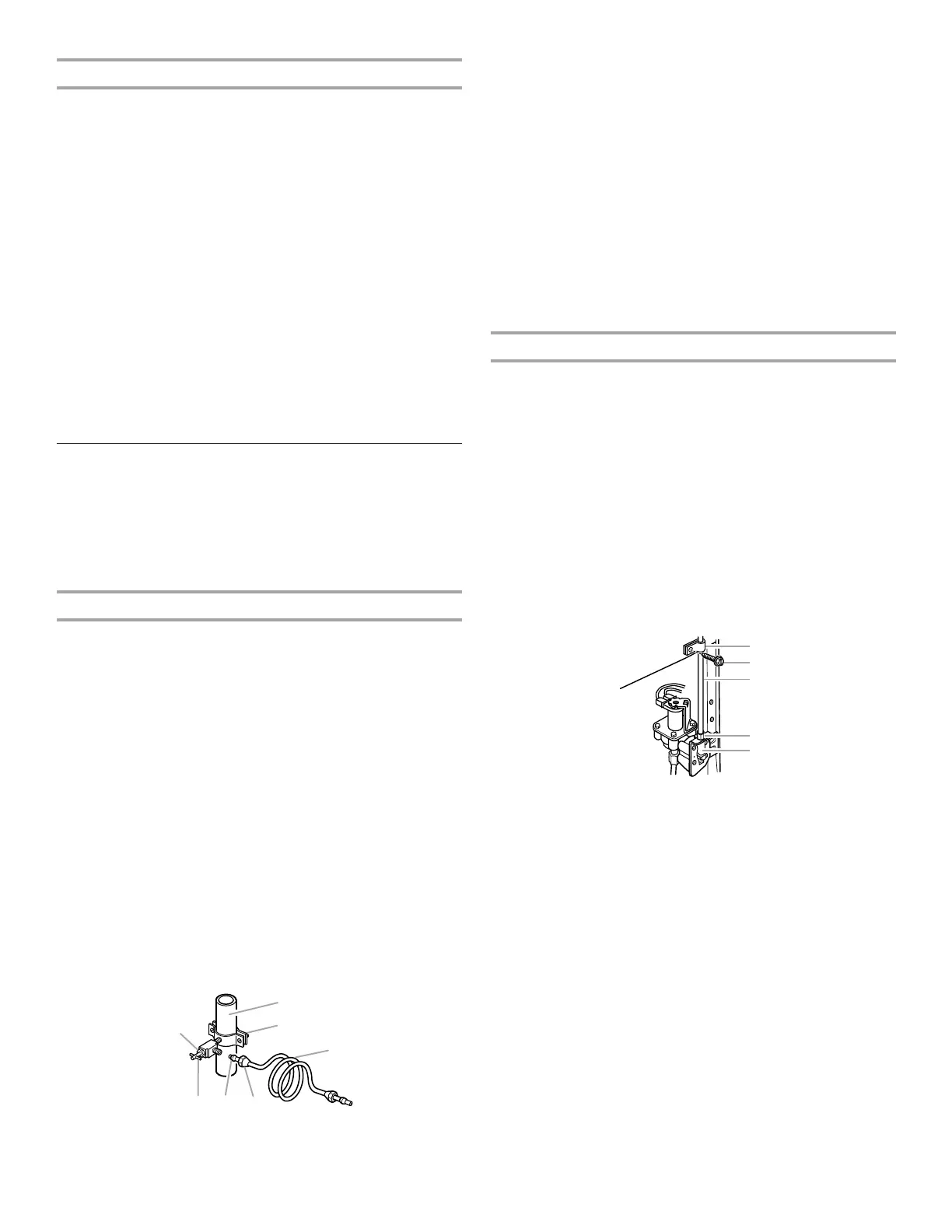

A. Tuyau de canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
A
B
C
DEF
G
A. Bride du tube
B. Vis de bride du tube
C. Tube en cuivre
D. Écrou de compression
E. Robinet d'arrivée d'eau
A
C
B
D
E
