Conexión de 3 hilos: Cable de suministro eléctrico
Use este método solamente si los códigos locales permiten
conectar el conductor a tierra del chasis al hilo neutro del cable
de suministro eléctrico.
1. Pase el cable de suministro eléctrico a través del protector
de cables en la placa del cable/conducto en la base de la
estufa. Deje la holgura suficiente como para fijar el cableado
al bloque de terminales.
2. Use un sacatuercas de 3/8" (9,5 mm) para conectar el cable
neutral (blanco) al poste central del bloque de terminales con
una de las tuercas hexagonales de 10-32.
3. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro)
a los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
4. Apriete las tuercas hexagonales con firmeza.
NOTA: Para reemplazar el cable de suministro eléctrico, use
únicamente cable eléctrico clasificado para 250 voltios como
mínimo, 40 o 50 A, marcado para el uso con una abertura
de conexión de 1
3
/
8
" (3,5 cm) de diámetro nominal, con
terminales de anillo y marcado para el uso con estufas.
5. Apriete los tornillos del protector de cables.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
6. Vuelva a colocar la cubierta de acceso inferior.
Conexión de 4 hilos: Cable de suministro eléctrico
Use este método para:
■ Nuevas instalaciones de circuito derivado (1996 NEC)
■ Casas rodantes
■ Vehículos de recreación
■ En un área donde los códigos locales prohíban la conexión a
tierra a través del terminal neutro
1. Recorte y retire parte de la banda metálica de conexión a
tierra, como se muestra.
2. Use un destornillador Phillips para retirar el tornillo de enlace
a tierra de la parte posterior de la estufa. Reserve el tornillo
de enlace a tierra y el extremo del enlace a tierra que hay
debajo del tornillo.
3. Pase el cable de suministro eléctrico a través del protector
de cables en la placa del cable/conducto en la base de la
estufa. Deje la holgura suficiente como para fijar el cableado
al bloque de terminales.
B
C

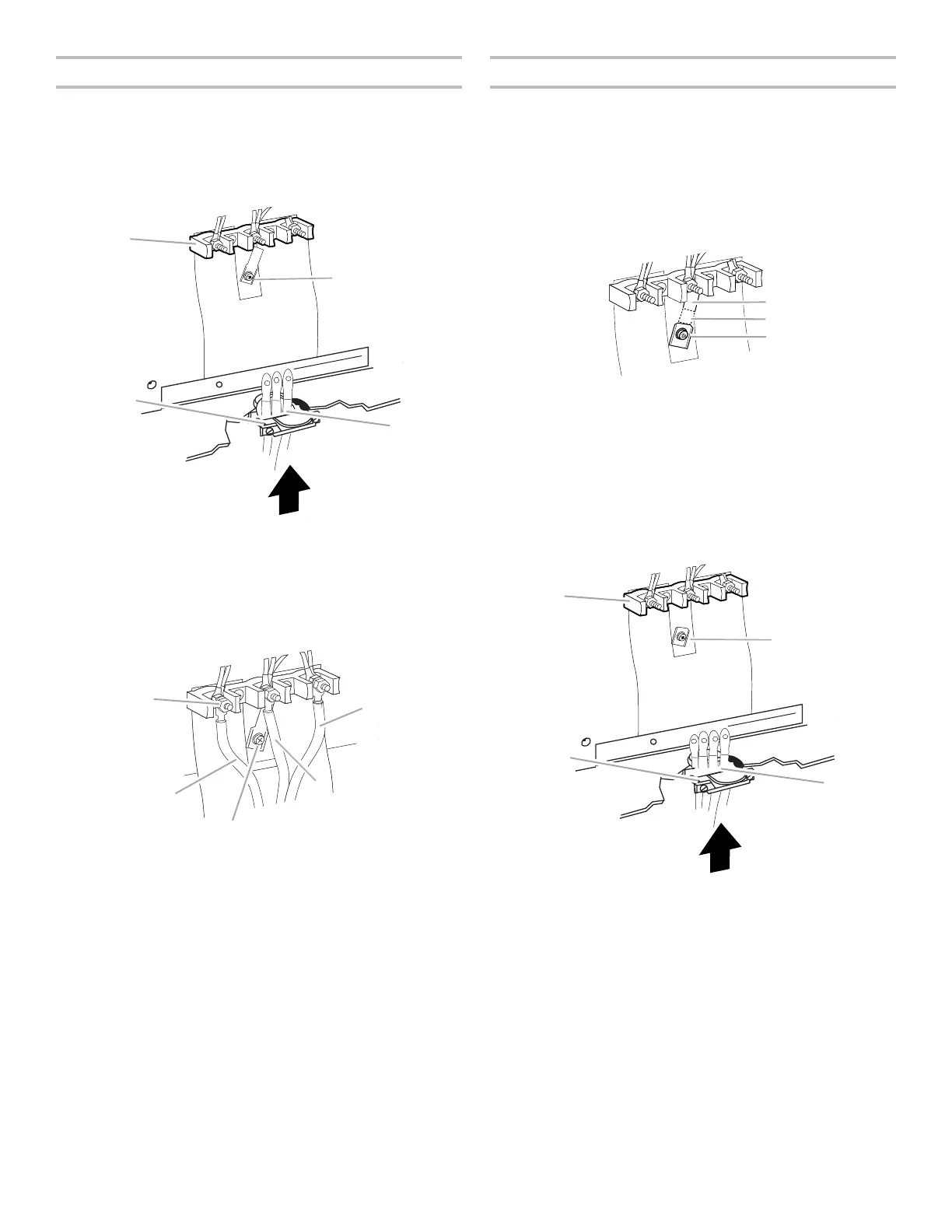

A. Bloque de terminales
B. Tornillo de enlace a tierra
C. Protector de cables homologado por UL
D. Hilos del cable de suministro eléctrico, abertura grande
B
D
A. Tuerca hexagonal 10-32
B. Hilo de línea 2 (rojo)
C. Tornillo de enlace a tierra
D. Hilo neutro (blanco)
E. Hilo de línea 1 (negro)
A. Banda metálica de conexión a tierra
B. Deseche
C. Tornillo de enlace a tierra
B
C
A. Bloque de terminales
B. Tornillo de enlace a tierra
C. Protector de cables homologado por UL
D. Hilos del cable de suministro eléctrico
