Wieland SA-BM-S1-4EKL-C User Manual

17
Caractéristiques générales
Circuit d’alimentation – circuit d’entrée non
Circuit d’alimentation – circuit de sortie non
Séparation galvanique
Circuit d’entrée – circuit de sortie non
Poids 0,16 kg
Conditions climatiques
Conditions climatiques suivant EN 61131-2
Température ambiante en service T
B
-25C à +55C
Température de stockage -25C à +70C
Humidité relative de l’air 10% à 95%, pas de condensation
Pression atmosphérique en service 860 hPa à 1 060 hPa
Résistance mécanique
Vibrations suivant EN 60068-2-xx (autres informations dans le manuel)
Sécurité électrique
Type de protection suivant EN 60529 boîtier / bornes IP 40 / IP 20
Protection des doigts EN 50247
Entrefer / ligne de fuite EN 61131-2
CEM suivant EN 61000-4-xx (autres informations dans le manuel)
Catégorie de surtension III
Degré d’encrassement 2 intérieur, 3 extérieur
Caractéristiques des bornes et raccordements Bornes à vis Bornes à ressort
Un fil ou fil fin 1 x 0,2 - 2,5 mm² / 2 x 0,2 - 0,75 mm² 2 x 0,2 - 1,5 mm²
Longueur de dénudation max. 8 mm
Fil fin avec embout suivant DIN 46228 1 x 0,25 - 2,5 mm² / 2 x 0,25 - 0,5 mm² 2 x 0,25 - 1,5 mm² (sertissage en tra-
pèze)
Couple de serrage maximal 0,5 à 0,6 Nm ---
* Le temps de réponse est le temps qui s’écoule entre l’apparition des signaux de coupure aux bornes d’entrée et la coupure des entrée en fonc-
tionnement normal. Les temps des extensions de sortie doivent être additionnés (par exemple SA-OR).

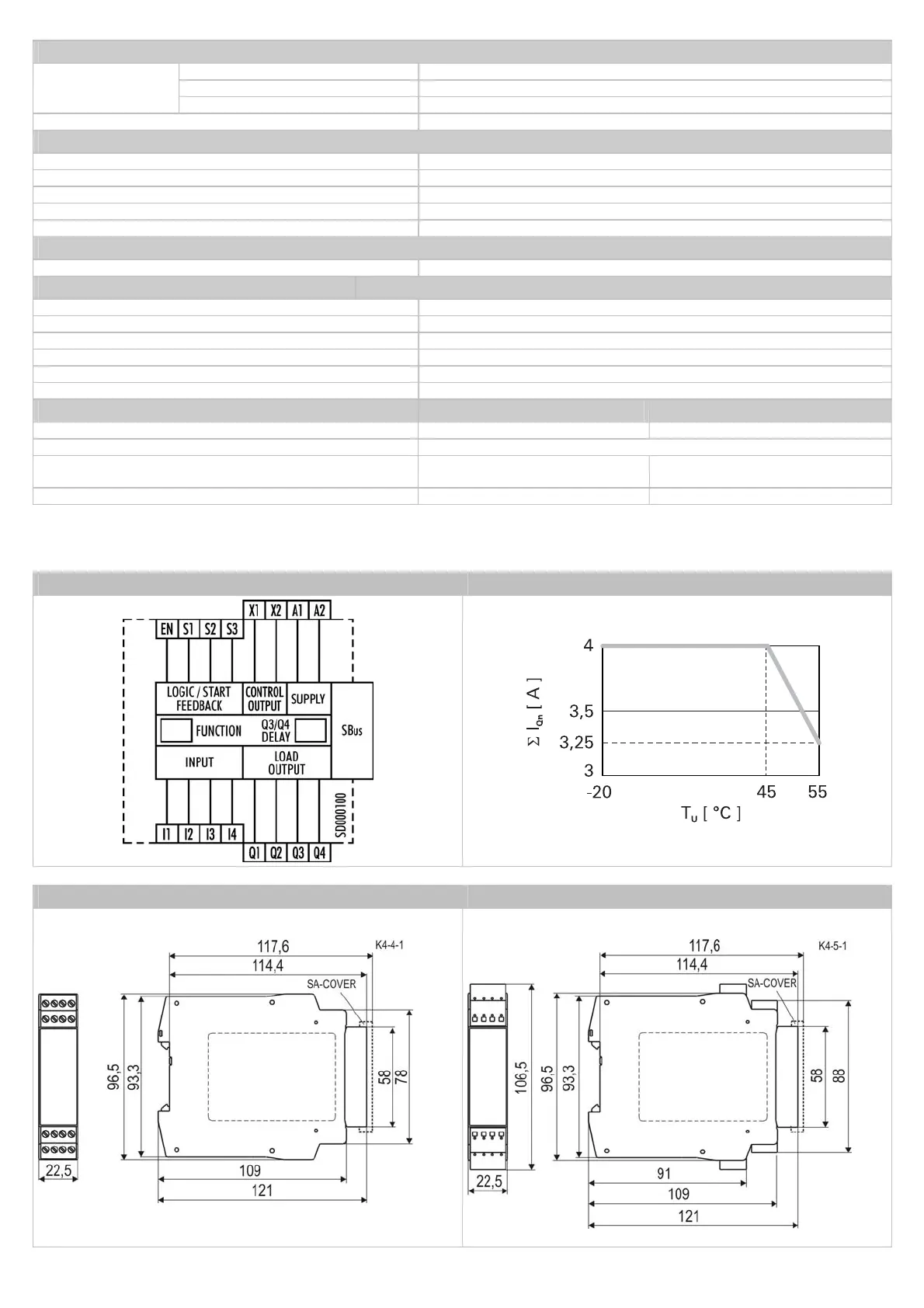

Schéma fonctionnel des connexions Intensité totale en fonction de la température ambiante
Dimensions
SA-BM-S1-4EKL-A
SA-BM-S1-4EKL-C
