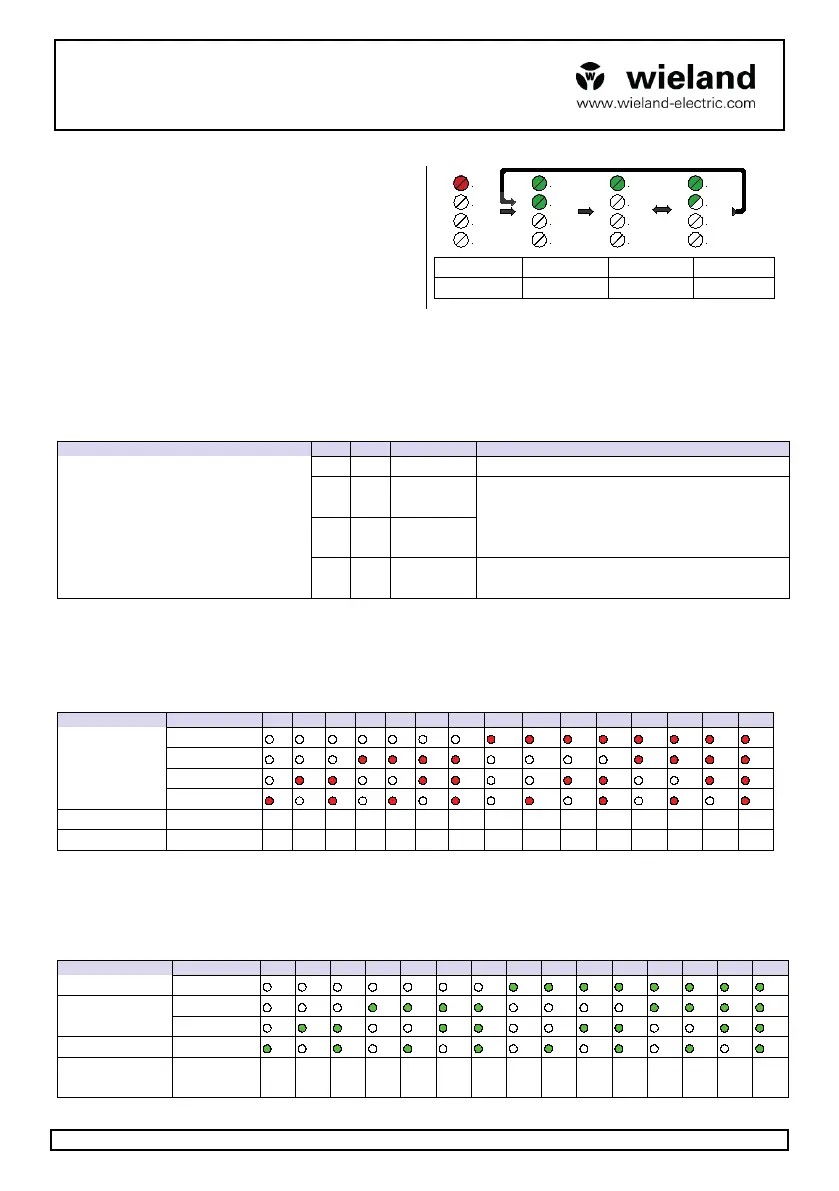

Doc. # BA000926 – 02/2017 (Rev. D) SVM 4001K-A / 4001K-C DE 3
Montageanleitung
(Original)
SVM 4001K-A / 4001K-C
Stillstandswächter für 1- und 3-Phasen-Motoren ohne Sensorik
Initialisierung
Nach Anlegen der Betriebsspannung an die Klemmen A1 und A2
erfolgt zunächst ein Eigentest. Währenddessen bleiben die Re-
laiskontakte in Ruhestellung und die LED OK leuchtet rot (Bild
2a).
Nach fehlerfreiem Abschluss, sichtbar durch den Farbwechsel
der LED OK zu grün, ist das Gerät betriebsbereit (Bild 2b).
b8
b2
b1
b4
b8
b2
b1
b4
OK
Stop
OK
Stop
P1
P2
P1
P2
b8
b4
b2
b1
OK
Stop
P1
P2
b8
b4
b2
b1
OK
Stop
P1
P2
Bild 2a
Bild 2b
Bild 2c
Bild 2d
Initialisierung
Stillstand
Bewegung
Auslauf
Überwachungsbetrieb
Die Stillstand Erkennung erfolgt durch Auswertung der bei Aus-
lauf in der Motorwicklung induzierten Spannung (EMK). Über-
schreitet die Spannung an den Motorklemmen die eingestellte
Schwellenspannung, öffnen die Relaiskontakte unverzögert und
die LED STOP erlischt (Bild 2c). Unterschreitet während des
Motorauslaufs die EMK die Stillstand Schwelle, beginnt der Ab-
lauf der ebenfalls ein-stellbaren Einschaltverzögerung und die
LED STOP beginnt grün zu blinken (Bild 2d). Nach Ablauf der
Verzögerungszeit werden die Ausgangsrelais für Stillstand ein-
geschaltet und die LED STOP leuchtet grün (Bild 2b.)
Funktion der Steuereingänge I11 und I22
Tabelle 1: Einstellung der Betriebsarten
I11
I22
Funktionsart
Bedeutung
Durch 2-kanalige Beschaltung der
0 V
0 V
FA1
Relaiskontakte nur bei Stillstand geschlossen
Steuereingänge I11 und I22 kann die 24 V 0 V Nicht er-
laubt!
Stillstandsüberwachung ausgeblendet wer-
den.
0 V 24 V Nicht er-
laubt!
24 V 24 V FA2 Relaiskontakte bleiben auch bei Bewegung geschlos-
sen
Schaltschwelle Einstellung
Die Taste SET ca. 3 s betätigt halten, bis alle LED rot blinken.
Nach Loslassen der Taste blinken die LED entsprechend der Bi-
närkombination der aktuellen Parameterstufe. (siehe Tabelle 2).
Mit jeder kurzen Betätigung der SET Taste wird die nächsthö-
here Stufe zugewiesen. Durch längeres Betätigen der SET Taste
(ca. 2 s) wird der neu Wert dauerhaft im Gerät gespeichert und
der Einstellmodus verlassen.
Tabelle 2
Position
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Werteinstellung
LED: b8 / OK
LED: b4 / STOP
b2
b1
Kontakte aktiv
[mV]
50
55
60
65
70
75
80
200
230
250
300
350
400
460
500
Kontakte offen
[mV]
120
120
120
120
120
120
120
1000
1000
1000
1000
1000
1000
1000
1000
Anzugsverzögerung Einstellung für Ausgangskontakte
Die Taste SET ca. 6 s betätigt halten, bis alle LED grün blinken.
Nach Loslassen der Taste blinken die LED entsprechend der ak-
tuellen Parameterstufe (siehe Tabelle 3). Mit jeder kurzen Betä-
tigung der SET Taste wird die nächsthöhere Stufe zugewiesen.
Durch längeres Betätigen der SET Taste (ca. 2 s) wird der neu
eingestellte Wert dauerhaft im Gerät gespeichert.
Tabelle 3
Position
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Zeiteinstellung LED: b8 / OK
LED: b4/STOP
b2
b1
Anzugsverzöge-
rung
[s] 0,5 1 2 3 4 5 6 7 8 10 12 14 16 18 20
