WIKA mode d'emploi types TG53, TG54

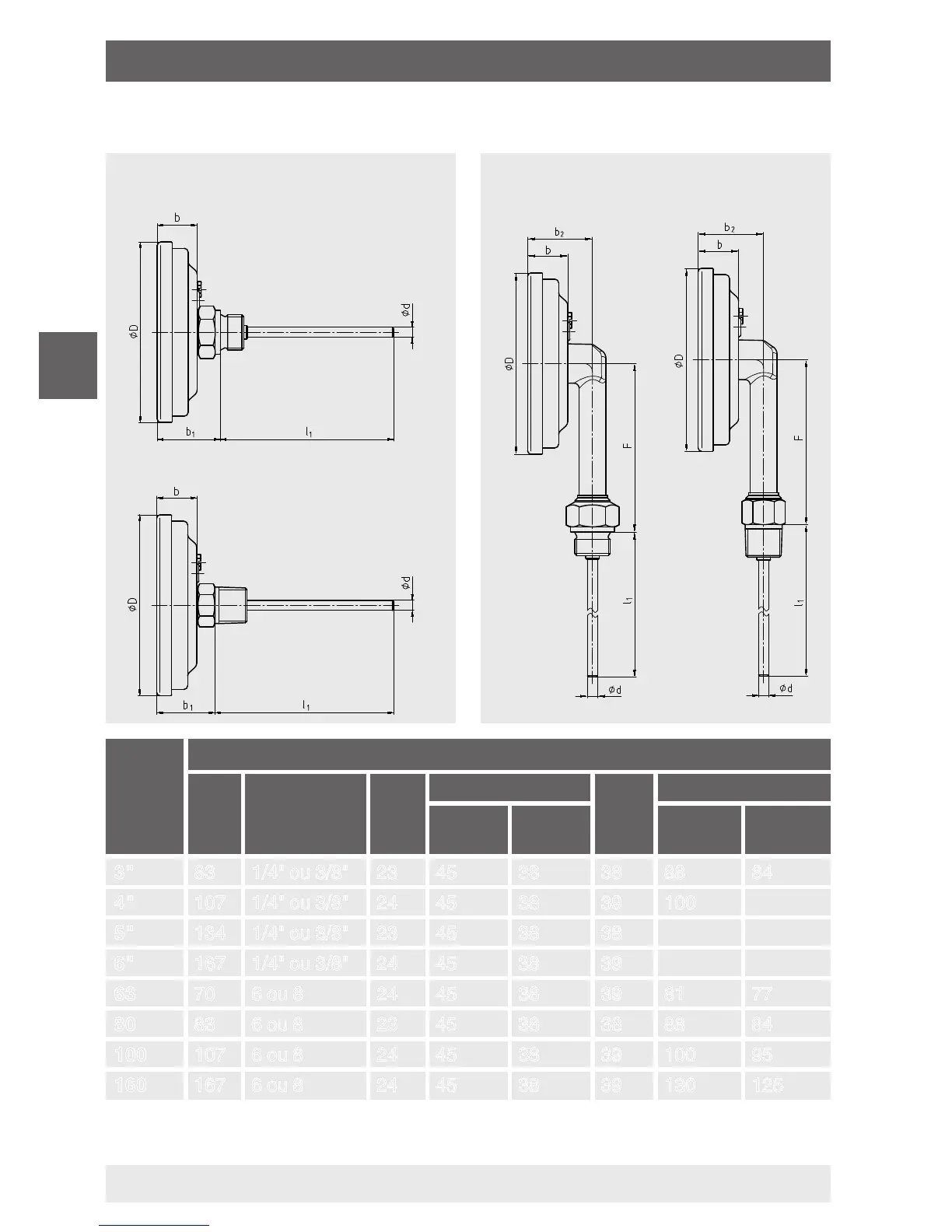

2.3 Dimensions en mm/pouces
Diam. Dimensions en mm/pouces
Ø D Ø d b b
1
1)
b
2
F
G ½ B,
G ¾ B
½ NPT,
¾ NPT
G ½ B,
G ¾ B
½ NPT,
¾ NPT
3" 83 1/4" ou 3/8" 23 45 38 38 88 84
4" 107 1/4" ou 3/8" 24 45 38 39 100 95
5" 134 1/4" ou 3/8" 23 45 38 38 113 109
6" 167 1/4" ou 3/8" 24 45 38 39 130 125
63 70 6 ou 8 24 45 38 39 81 77
80 83 6 ou 8 23 45 38 38 88 84
100 107 6 ou 8 24 45 38 39 100 95
160 167 6 ou 8 24 45 38 39 130 125
1) Avec des échelles de mesure ≥ 0 ... 300 °C, les dimensions augmentent de 40 mm
14183333.01
14183334.01
Plongeur arrière
Filetage G
Filetage G
Filetage NPT
Filetage NPT
Plongeur vertical
