blueMatic EAV4 / EAV4+ 509555321Kurzanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.com ∙ Technische Änderungen vorbehalten

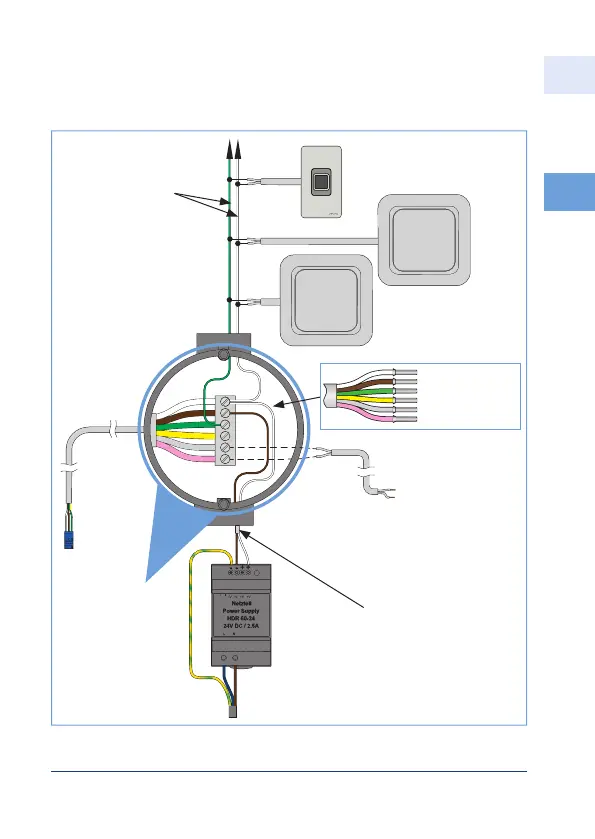

3.4.1 Allgemeiner Anschlussplan
Abbildung 3.4.1-1: Allgemeiner Anschlussplan (mit Hutschiennetzteil und
Kabelübergang)
Empfehlung:
UP-Dose bzw.
Abzweigdose für
Kabelverbinder
Taster
"Öffnen"
230V AC
zum/vom
Kabelübergang/
Motorkasten
externe Zutrittskontrollsysteme
(z.B. Fingerprint)
Kabel* mind. 2 x 0,8 mm,
max. 40 m Länge
z.B. Anschlussklemme (bauseitig)
Kabel* mind. 2 x 0,8 mm,
max. 100 m Länge
(bis zum letzten Taster bzw.
Zutrittskontrollsystem)
L N
- +
* kein geschirmtes Kabel
notwendig
PE
programmierbarer Ausgang
Motorkasten (potentialfrei)
nur bei EAV4+:
• Tür geschlossen und verriegelt
(voreingestellt als Standard)
• Freigabesignal für
Drehtüröffner
weiß  V DC
braun V Masse
grün Öffnungssignal
gelb** nicht belegt
grau**
rosa**
}
potentialfreier
Signalausgang
weitere
Taster*
** Bei Verwendung von
Winkhaus Stößelkontakt nicht
belegt/nicht vorhanden
