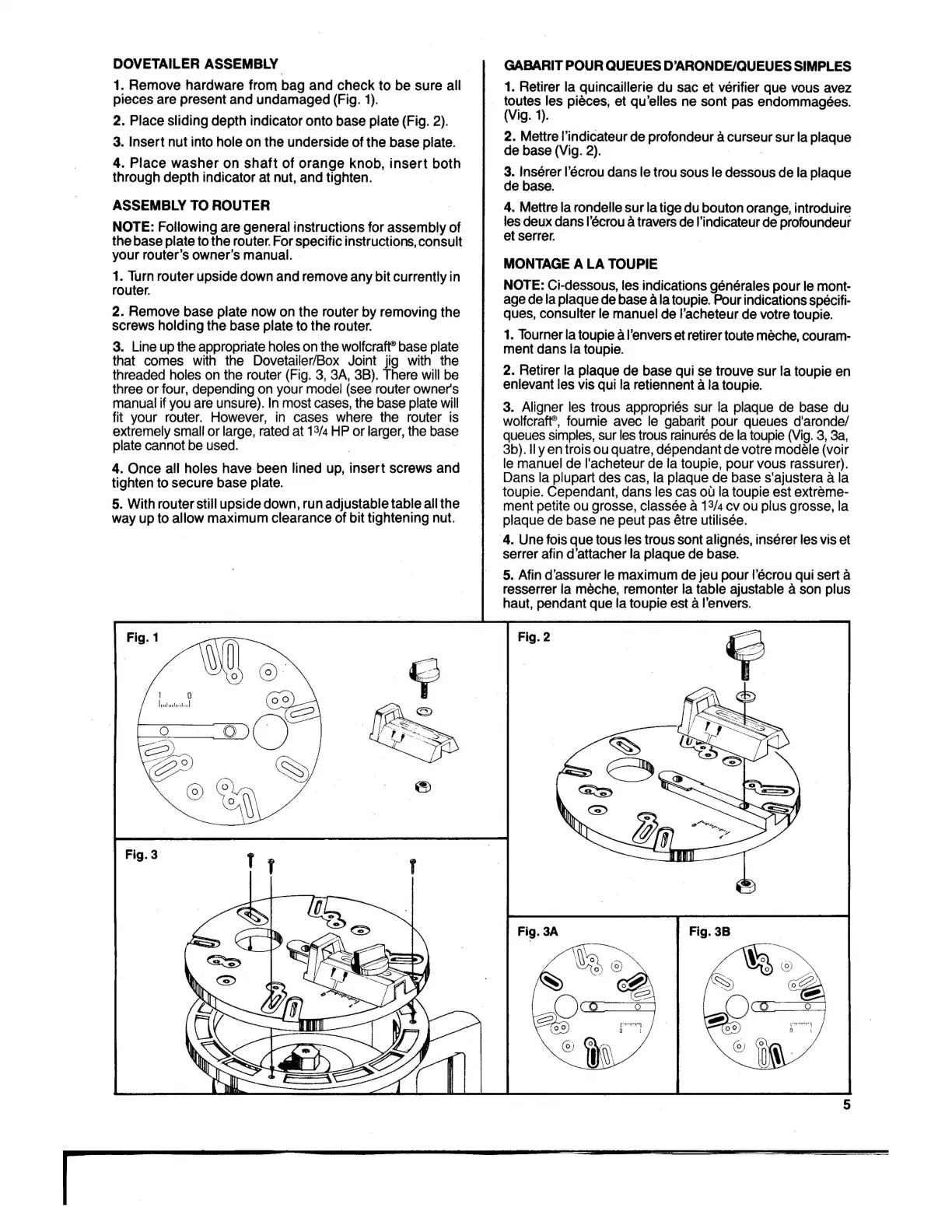

DOVETAILER ASSEMBLY
1. Remove hardware from bag and check to be sure all
pieces are present and undamaged (Fig. 1).
2. Place sliding depth indicator onto base plate (Fig. 2).
3. Insert nut into hole on the underside of the base plate.
4. Place washer on shaft of orange knob, insert both
through depth indicator at nut, and tighten.
ASSEMBLY TO ROUTER
NOTE: Following are general instructions for assembly of
the base plate to the router. For specific instructions, consult
your router's owner's manual.
1. Turn router upside down and remove any bit currently in
router.
2. Remove base plate now on the router by removing the
screws holding the base plate to the router.
3. Line up the appropriate holes on the wolfcraft? base plate
that comes with the Dovetailer/Box Joint jig with the
threaded holes on the router (Fig. 3, 3A, 3B). There will be
three or four, depending on your model (see router owner's
manual if you are unsure). In most cases, the base plate will
fit your router. However, in cases where the router is
extremely small or large, rated at 13/4 HP or larger, the base
plate cannot be used.
4. Once all holes have been lined up, insert screws and
tighten to secure base plate.
5. With router still upside down, run adjustable table all the
way up to allow maximum clearance of bit tightening nut.
GABARIT POUR QUEUES D'ARONDE/QUEUES SIMPLES
1. Retirer la quincaillerie du sac et vérifier que vous avez
toutes les piéces, et qu'elles ne sont pas endommagées.
(Vig. 1).
2. Mettre l'indicateur de profondeur à curseur sur la plaque
de base (Vig. 2).
3. Insérer l'écrou dans le trou sous le dessous de la plaque
de base.
4. Mettre la rondelle sur la tige du bouton orange, introduire
les deux dans l'écrou à travers de l'indicateur de profoundeur
et serrer.
MONTAGE A LA TOUPIE
NOTE: Ci-dessous, les indications générales pour le mont-
age de la plaque de base àla toupie. Pour indications spécifi-
ques, consulter le manuel de l'acheteur de votre toupie.
1. Tourner la toupie à l'envers et retirer toute méche, couram-
ment dans la toupie.
2. Retirer la plaque de base qui se trouve sur la toupie en
enlevant les vis qui la retiennent à la toupie.
3. Aligner les trous appropriés sur la plaque de base du
wolfcraft”, fournie avec le gabarit pour queues d'aronde/
queues simples, sur les trous rainurés de la toupie (Vig. 3, 3a,
3b). Il y en trois ou quatre, dépendant de votre modèle (voir
le manuel de l'acheteur de la toupie, pour vous rassurer).
Dans la plupart des cas, la plaque de base s'ajustera à la
toupie. Cependant, dans les cas oü la toupie est extréme-
ment petite ou grosse, classée à 13/4 cv ou plus grosse, la
plaque de base ne peut pas étre utilisée.
4. Une fois que tous les trous sont alignés, insérer les vis et
serrer afin d'attacher la plaque de base.
5. Afin d'assurer le maximum de jeu pour l'écrou qui sert à
resserrer la méche, remonter la table ajustable à son plus
haut, pendant que la toupie est à l'envers.
