Wolfcraft 4250 - Template Operation - Finalizing Cuts; Template Operation Completion

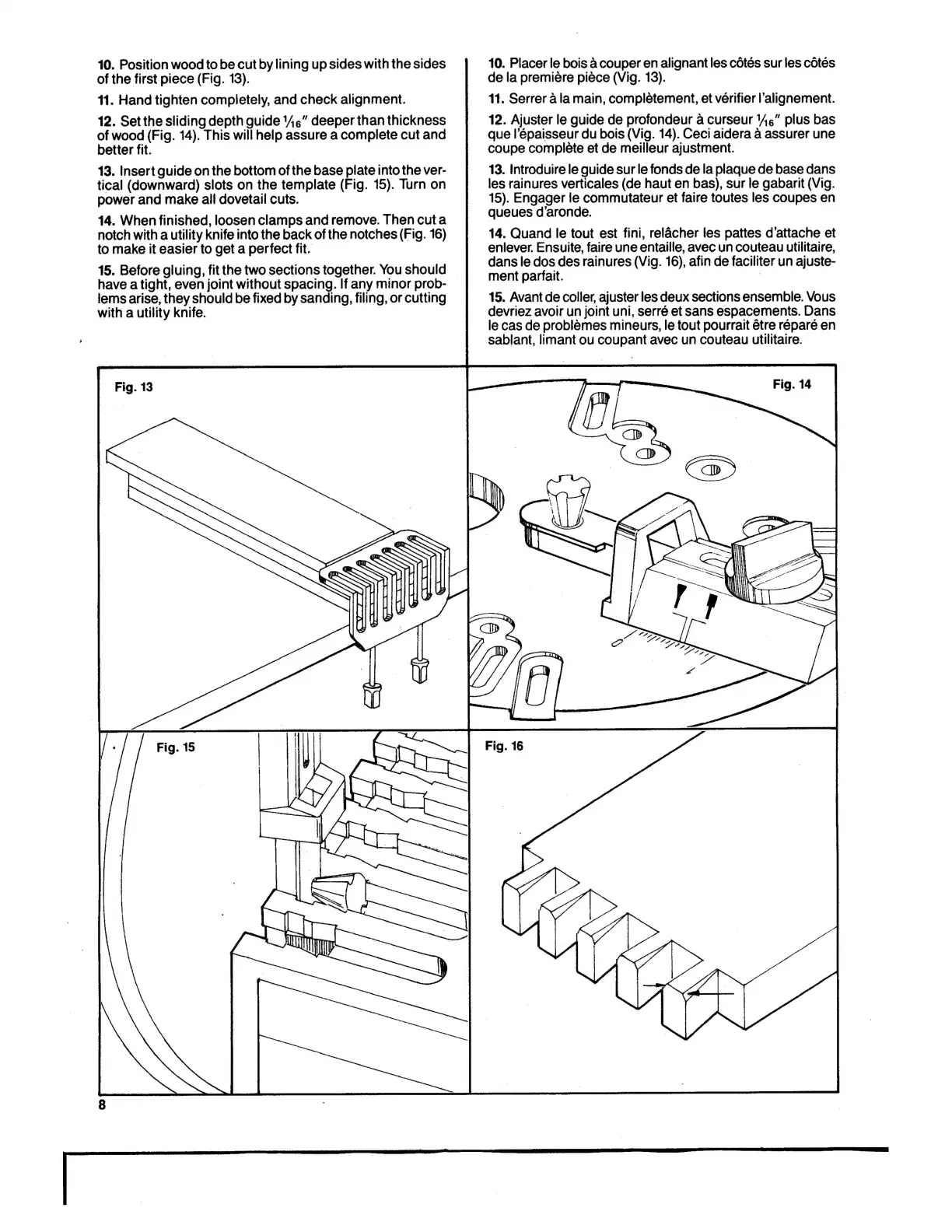

10. Position woodto be cut by lining up sides with the sides
of the first piece (Fig. 13).
11. Hand tighten completely, and check alignment.
12. Setthe sliding depth guide 46" deeper than thickness
of wood (Fig. 14). This will help assure a complete cut and
better fit.
13. Insert guide on the bottom of the base plate into the ver-
tical (downward) slots on the template (Fig. 15). Turn on
power and make all dovetail cuts.
14. When finished, loosen clamps and remove. Then cut a
notch with a utility knife into the back of the notches (Fig. 16)
to make it easier to get a perfect fit.
15. Before gluing, fit the two sections together. You should
have a tight, even joint without spacing. If any minor prob-
lems arise, they should be fixed by sanding, filing, or cutting
with a utility knife.
10. Placer le bois à couper en alignant les cótés sur les cótés
de la première pièce (Vig. 13).
11. Serrer à la main, complètement, et vérifier l'alignement.
12. Ajuster le guide de profondeur à curseur 1/5” plus bas
que l'épaisseur du bois (Vig. 14). Ceci aidera à assurer une
coupe compléte et de meilleur ajustment.
13. Introduire le guide sur le fonds de la plaque de base dans
les rainures verticales (de haut en bas), sur le gabarit (Vig.
15). Engager le commutateur et faire toutes les coupes en
queues d'aronde.
14. Quand le tout est fini, relácher les pattes d'attache et
enlever. Ensuite, faire une entaille, avec un couteau utilitaire,
dans le dos des rainures (Vig. 16), afin de faciliter un ajuste-
ment parfait. |
15. Avant de coller, ajuster les deux sections ensemble. Vous
devriez avoir un joint uni, serré et sans espacements. Dans
le cas de problémes mineurs, le tout pourrait étre réparé en
sablant, limant ou coupant avec un couteau utilitaire.
