58
Assembler le guide à onglets en plastique
(Intervalles 1°, modèle 6156 seulement)
Arme la guía de ingletes de plástico
(Incrementos de 1°, modelo 6156 solamente)
AG, zinc (1)
AH, noir/negro (1)  AJ, zinc (1)

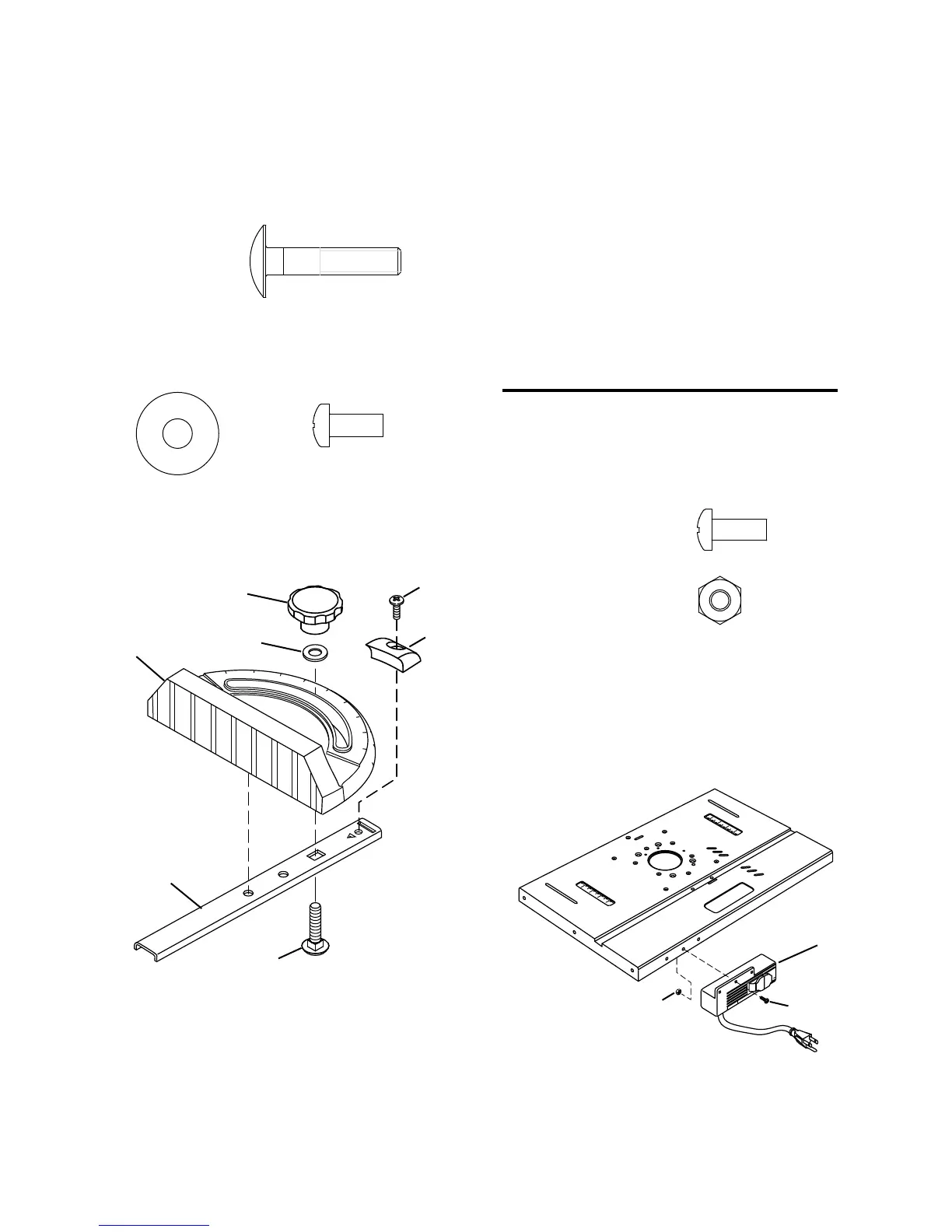

1. Assembler le guide à onglets en filetant l'écrou de carrosserie
(AG) à travers la barre à onglets (K). Voir la figure 2.
2. Placer la rondelle (AH) et la poignée (M) à l'extrémité de l'écrou de
carrosserie (AG). Serrer la poignée.
3. Fixer l'indicateur à onglets (L) à l'arrière de la barre à onglets avec
la vis à tête Phillips (AJ).
1. Arme la guía de ingletes enroscando el tornillo de coche (AG) a
través de la barra de ingletes (K). Consulte la Figura 2.
2. Coloque la rondana (AH) y el mango (M) en el extremo del tornillo
de coche (AG). Apriete el mango.
3. Instale el indicador de inglete (L) a la parte posterior de la barra de
ingletes con el tornillo de cabeza Phillips (AJ).
60
45
3
0
15
0
15
30
45
6
0
AH
AG
K
M
J
AJ
L
Figure 2
Figura 2
Figure 3
Figura 3
Fixer la boîte d'interrupteur à la table/
Instale la caja del interruptor al
tablero de la mesa
AK, noir/negro (3)
AL, noir/negro (3)
Utiliser un tournevis Phillips no 2 pour fixer la boîte d'interrupteur (P)
à l'avant de la table à toupie (A) avec trois vis à tête cylindrique
bombée (AK) et 3 écrous hexagonaux (AL). Voir la figure 3.
Utilice un desatornillador Phillips #2 para fijar la caja del interruptor
(P) al frente del tablero de la mesa de fresadora (A) con 3 tornillos
cabeza cónica achatada (AK) y 3 tuercas hexagonales (AL). Consulte
la Figura 3.
AL
AK
P
