INTRODUCCIÓN
• ¡ATENCIÓN! Lea todas las instrucciones y las indicaciones de seguridad que se proporcionan con la MASTER 700 y los aparatos electrónicos
utilizados. Las negligencias en el cumplimiento de las instrucciones y las indicaciones de seguridad pueden ocasionar una descarga eléctrica,
quemaduras o lesiones graves.
• Guarde las instrucciones de empleo para su futura consulta en un lugar seguro.
ESPECIFICACIONES TÉCNICAS
Medidas con la mesa ya montada: 680 x 585 x 780 - 950 mm (anchura x profundidad x altura)
Medidas con la mesa plegada: 680 x 180 x 950 mm
Inclinación de la parte superior de la mesa: 0° - max. 70°
Rango de sujeción entre mordazas de sujeción: máx. 130 mm
Diámetro del orificio de los orificios de sujeción: 20,2 mm
Resistencia: 150 kg
Peso: 14,8 kg
n

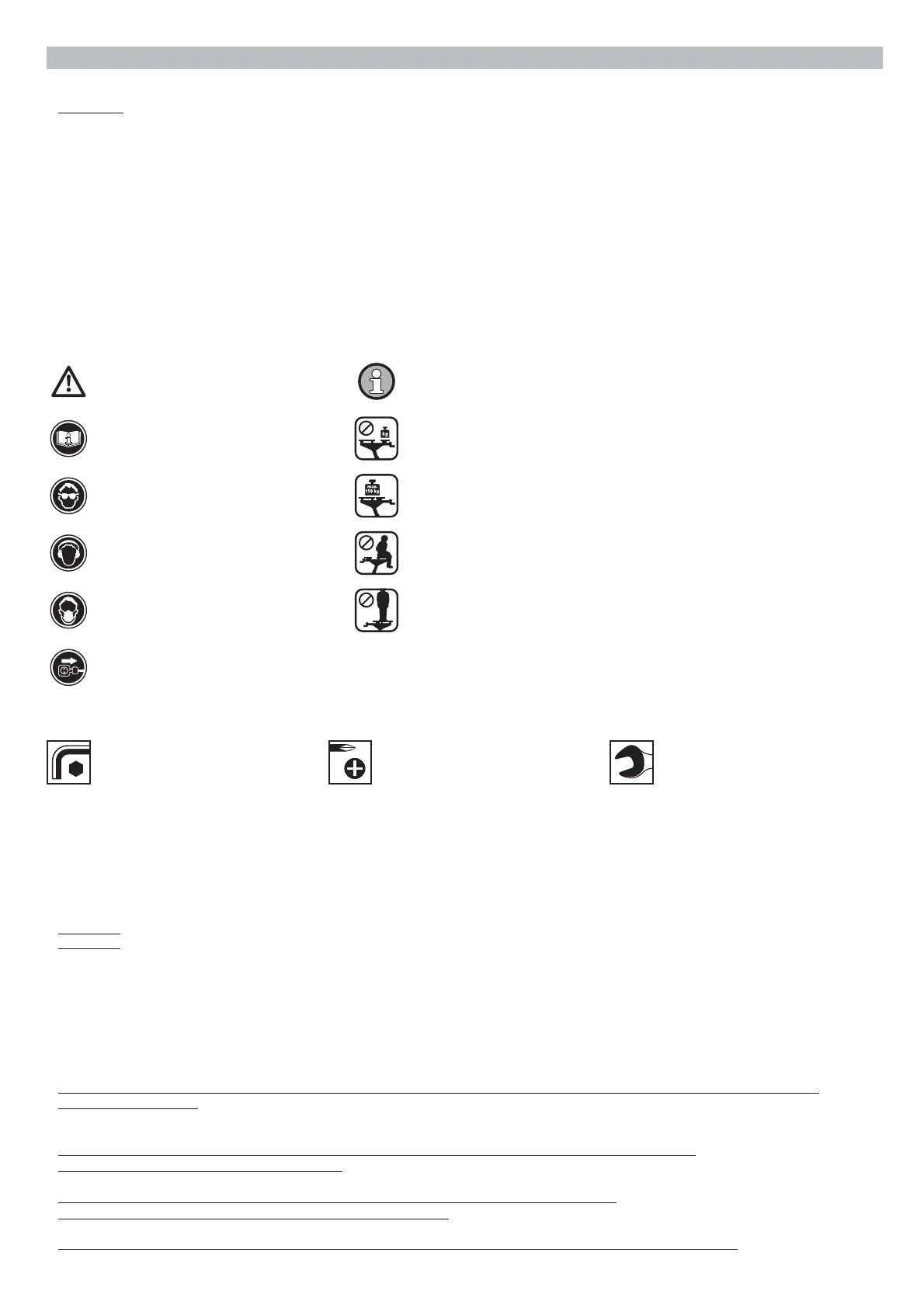

SÍMBOLOS Y SIGNIFICADO
¡No cargar por un lado!
Carga máxima: 150 kg
No utilizar como asiento, escalerilla ni andamio.
No colocar sobre la mesa de trabajo.
Aviso de problema general
¡Lea las instrucciones/indicaciones!
Lleve gafas protectoras.
Lleve protección auditiva.
Desconecte el enchufe
Información general
Lleve máscara de protección
contra el polvo.
HERRAMIENTAS DE MONTAJE
2 llaves Allen: SW 4 (incluida
en el volumen de suministro)
1 destornillador: PH 2 (no incluida
en el volumen de suministro)
2 llaves Allen: SW 10, 13 (no incluidas
en el volumen de suministro)
USO CONFORME A LA FINALIDAD PREVISTA
La MASTER 700 es una mesa de trabajo y sujeción ajustable en altura.
• Es adecuada para su empleo como mesa de trabajo, para el mecanizado de piezas de trabajo (p. ej. perforar, lijar, etc.).
• Con la mesa de trabajo pueden sujetarse piezas entre las mordazas de sujeción.
• Con las garras de sujeción adicionales pueden sujetarse piezas más grandes.
• La mesa de trabajo puede ajustarse de forma variable en altura de 780 - 950 mm y la parte superior de la mesa en inclinación de 0° - max. 70°.
• En la mesa de trabajo solo deben montarse sierras de corte y sierras para inglete o soportes de taladro con los tornillos de fijación suministrados.
ATENCIÓN:
Solo deben utilizarse máquinas en las que la pieza se mecaniza verticalmente de arriba hacia abajo.
ATENCIÓN:
No deben montarse máquinas con las que se ejerza presión lateral sobre la mesa de trabajo.
• Hay que observar las indicaciones del fabricante y las instrucciones de seguridad de las máquinas empleadas así como las instrucciones de seguridad
de la mesa de trabajo.
• Cuando se deshaga de la MASTER 700 tenga en cuenta las prescripciones de eliminación de desechos vigentes en su localidad.
El usuario es responsable de los daños y accidentes que se puedan producir en caso de uso no acorde con la finalidad prevista.
INDICACIONES DE SEGURIDAD
• Monte correctamente la mesa de trabajo y compruebe antes de cada trabajo que todos los tornillos moleteados y uniones atornilladas están
correctamente apretados. Un montaje correcto impide el riesgo de que la mesa se pliegue o que gire la placa de fijación.
• No utilice nunca su mesa de trabajo incorrectamente o para fines extraños.
• Retire de la mesa de trabajo todos los objetos que no se necesiten.
• Asegúrese de que sus manos no queden atrapadas en partes plegables, deslizables o giratorias de la mesa de trabajo.
Hay peligro de lesiones.
• No trabaje nunca con mesas de trabajo defectuosas.
• Fije bien la pieza que va a mecanizar.
• Asegúrese de que durante el transporte todos los tornillos y tornillos moleteados estén bien apretados.
• Coloque la mesa de trabajo sobre una superficie firme, plana y nivelada. Si la mesa de trabajo puede deslizarse o cojear, la pieza o el aparato
electrónico no puede guiarse de modo uniforme.
• Asegúrese de que las dos palancas excéntricas están siempre apretadas, para que la altura de la mesa no pueda desajustarse.
