MONTAGE

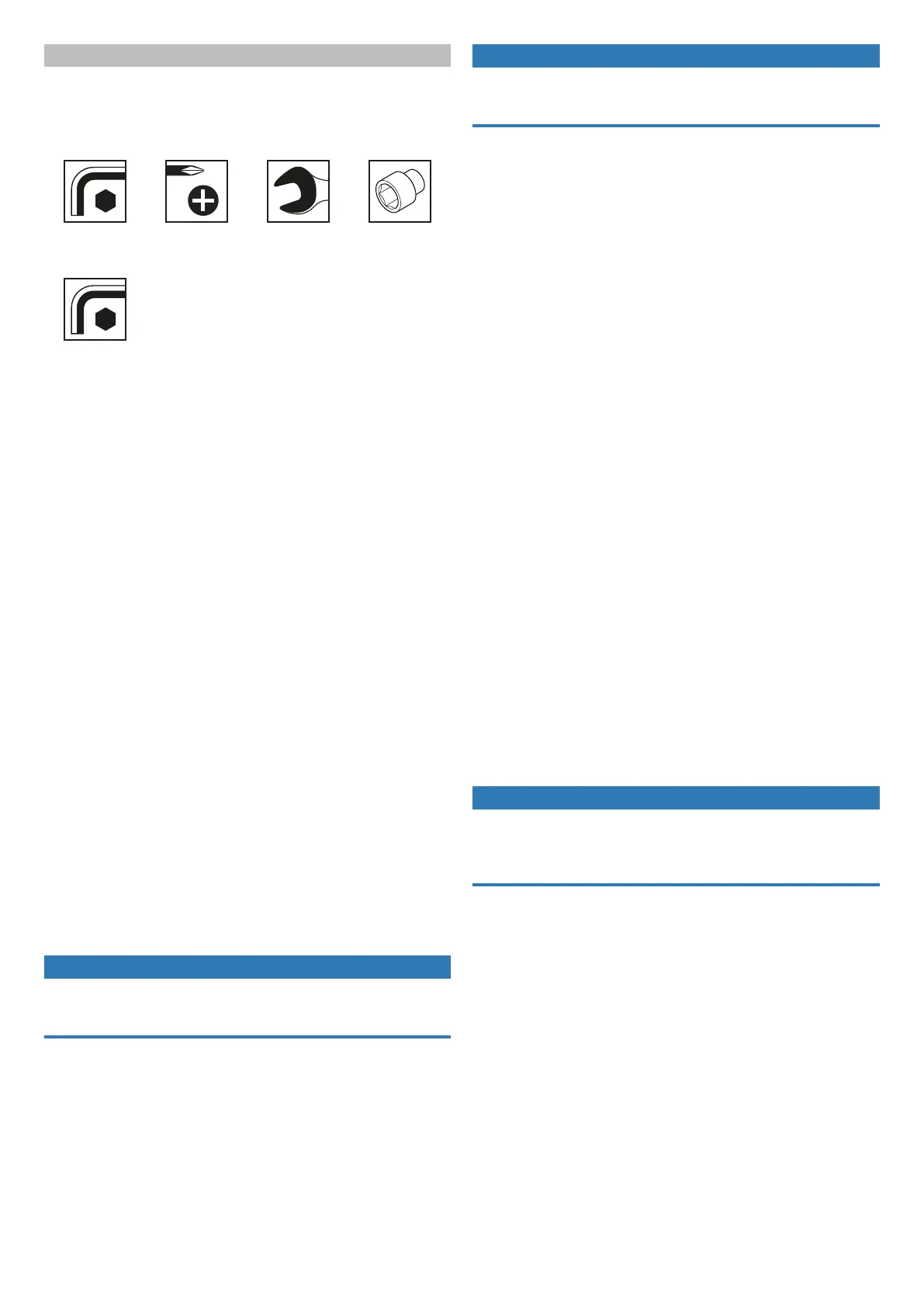

OUTILLAGE NÉCESSAIRE POUR LE MONTAGE
L’outillage de montage suivant est nécessaire (non fourni à la livraison):
Clé Allen de8 Tournevis: PH1 Clé plate de10 Douilles de10
L’outillage de montage suivant est nécessaire ( fourni à la livraison):
Clé Allen de5
MONTAGE DE L'ÉTABLI POUR MACHINES
Montage des pieds: posez la table retournée sur une surface plane et propre
(Fig.2.1).
Détachez les bandes velcro qui maintiennent les pieds fixés sous le plateau
(Fig.2.2). Ouvrez les quatre leviers excentriques et insérez les quatre pieds dans les
trous prévus à cet effet. Veillez à ce que le pied réglable en hauteur soit enfiché de-
vant à droite. La face avant est reconnaissable aux autocollants apposés qui pré-
sentent des pictogrammes de sécurité (Fig.2.3 et Fig.2.4).
Fermez les quatre leviers excentriques. Si la force de blocage des leviers excen-
triques est insuffisante, vous pouvez resserrer la cale de serrage avec la vis
(Fig.2.5).
Crochets de rangement: vissez les quatre crochets sur les deux supports de cro-
chets. Enfoncez ensuite les supports dans le rail profilé jusqu'à enclenchement au-
dible. Vous pouvez pousser les crochets avec leurs supports dans le rail (Fig.2.6).
Interrupteur de sécurité: sur la face intérieure de l'établi, desserrez les écrous au-
to-bloquants et les rondelles. Insérez les vis dans la position souhaitée. Placez l'in-
terrupteur de sécurité sur les vis et vissez fermement les écrous, en intercalant les
rondelles (Fig.2.7).
Retournez l'établi sur ses quatre pieds (Fig.2.9). Le pied avant droit peut être réglé
en hauteur (Fig.2.10).
Capot de protection: montez tout d'abord les différentes pièces du capot de pro-
tection. Faites glisser le support du capot de protection dans le profilé en alumi-
nium et positionnez le capot de protection au-dessus de la fente de sciage afin
d'en recouvrir la partie avant. Serrez fermement le levier excentrique (Fig.2.11).
Pince d'enclenchement: fixez le cordon sous l'établi, dans le coin, en le faisant
passer par le trou de fixation (Fig.2.12). Veillez à ne pas dépasser la longueur de
cordon suffisante pour permettre à la pince d'enclenchement de se désolidariser
automatiquement de l'outil électrique en cas de pivotement de la platine pour ma-
chine.
Accrochez les autres accessoires aux crochets de rangement se trouvant sur les cô-
tés (Fig.2.13).
Montage de la butée parallèle ou de la butée d’angle
AVIS
Le profilé (1.13) est nécessaire tant pour le montage de la butée d'angle que pour
le montage de la butée parallèle. Il est interdit d'utiliser en même temps la butée
d'angle et la butée parallèle.
Butée parallèle: montez les deux curseurs sur le long profilé en aluminium. Placez
la butée sur le profilé en aluminium de l'établi et serrez les deux leviers excen-
triques (Fig.2.14). Montez les vis, les rondelles et les écrous carrés sans les serrer
contre la butée (Fig.2.15). Poussez le profilé en aluminium sur les deux écrous car-
rés, puis serrez les vis (Fig.2.16).
Butée d'angle: insérez la butée d'angle dans la rainure de guidage. Comme indi-
qué, assemblez les vis, rondelles et écrous sans les serrer et insérez-les ensemble
dans la butée d'angle (Fig.2.17 et Fig.2.18).
AVIS
Pour des épaisseurs d'au moins 15mm, monter le profilé d'aluminium à bord haut
(Fig.2.19 et Fig.2.20). Pour des épaisseurs de moins de 15mm, monter le profilé
d'aluminium plat (Fig.2.21 et Fig.2.22).
Assurez-vous que l'extrémité noire de la butée passe sous le capot de protection
afin de garantir le soulèvement du capot. Poussez la butée en aluminium (1.13) sur
les écrous carrés. Serrez ensuite les vis à fond.
Dépose / pose et réglage de la platine pour machine
Dépose de la platine pour machine: soulevez légèrement le guide parallèle au
niveau de la découpe pour le débloquer. Tirez ensuite sur le guide dans le sens de
la flèche. Retirez alors le guide parallèle (Fig.2.23 et Fig.2.24). Desserrez les
quatre vis de la platine pour machine. Soulevez la platine pour machine au niveau
de l'onglet de préhension et retirez-la (Fig.2.25 à Fig.2.27). Remettez en place le
guide parallèle réglable pour scies circulaires portatives (1.3) jusqu'à ce qu'il s'en-
clenche. Le deuxième guide réglable parallèle (1.4) est nécessaire pour les scies
sauteuses ou les défonceuses (Fig.2.28).
Pose de la platine pour machine: comme illustré sur la figure, soulevez légère-
ment le guide parallèle réglable au niveau de la découpe pour le déverrouiller. Tirez
ensuite sur le guide dans le sens de la flèche. Retirez le guide parallèle (Fig.2.36).
Placez la platine pour machine au centre dans l'évidement du plan de travail
(Fig.2.37). Montez les 4 vis comme illustré. La platine pour machine se place alors
au centre du plan de travail (Fig.2.38). Remettez le guide en place (Fig.2.39).
Réglage de la platine pour machine: si nécessaire, la platine pour machine peut
être réglée finement en hauteur à fleur du plan de travail. À cet effet, les quatre vis
à six pans creux peuvent être réglées en hauteur. Il est également possible d'ajus-
ter les deux vis de réglage supplémentaires situées sous le plan de travail. Desser-
rez les deux contre-écrous et alignez la platine pour machine, avec les deux vis de
réglages, à la même hauteur que la plaque de travail. Resserrez alors les contre-
écrous. Avant tout travail sur l'établi, vérifiez que les contre-écrous sont serrés
(Fig.2.40 et Fig.2.41).
Montage de la scie circulaire portative
Il est possible d'utiliser des scies circulaires portatives avec ou sans couteau divi-
seur. Pour les scies sans couteau diviseur, l'accessoire couteau diviseur est indis-
pensable. La platine pour machine doit être déposée pour pouvoir monter la scie
circulaire portative (voir le chapitre «Dépose/pose et réglage de la platine pour ma-
chine», Fig.2.23 à Fig.2.28). Commencez par retirer le guide parallèle, puis dépo-
sez la platine pour machine et montez le guide parallèle adéquat sur la platine
pour machine. Vous pouvez accrocher le guide parallèle inutilisé aux crochets. Le
montage des scies circulaires portatives avec couteau diviseur est illustré dans les
figures Fig.2.29 à Fig.2.41. Le montage des scies circulaires portatives sans cou-
teau diviseur est illustré dans les figures Fig.7.1 à Fig.7.18.
AVIS
Scies circulaires encastrables: vérifiez les dimensions maximums de la semelle
de votre scie circulaire portative (Fig.2.29). Utilisez uniquement des scies circu-
laires portatives de diamètre maximum de lame de 200mm et de profondeur
maximum de coupe de 70mm.
Fixation et orientation de la scie circulaire portative: placez la platine pour ma-
chine avec couteau diviseur encastrable dans l'évidement de l'établi comme illustré
(Fig.2.30). Desserrez le blocage de la profondeur de coupe de la scie circulaire
portative et repoussez le capot de protection. Placez la scie circulaire portative au
centre de l'évidement du guide parallèle. Déployez la profondeur de coupe maxi-
mum de la scie circulaire portative et serrez le blocage de la profondeur de coupe
(Fig.2.31).
Vérifiez que la lame de la scie circulaire tourne librement et qu'elle est alignée pa-
rallèlement à la platine pour machine. La distance latérale parallèle entre la lame
de scie circulaire et le bord extérieur de la semelle doit être d'environ 103 mm
(Fig.2.32) pour que la lame de scie soit alignée sur le marquage de la platine pour
machine.
Scies circulaires portatives à semelle étroite (distance entre le centre de la
lame de scie et le bord extérieur de la semelle inférieure à 128mm): montez
les six butées latérales de sorte que celles-ci soient toutes complètement au contact
avec la semelle de la machine. Les deux butées arrières dans le sens longitudinal
servent de butées d'arrêt pour la scie circulaire portative dans le sens du sciage,
afin de garantir la stabilité de la scie lors de la découpe (Fig.2.33).
Montez ensuite les quatre griffes de serrage sur le côté long de la semelle de la scie
circulaire portative comme illustré (Fig.2.34).
