PL
MONTAŻ

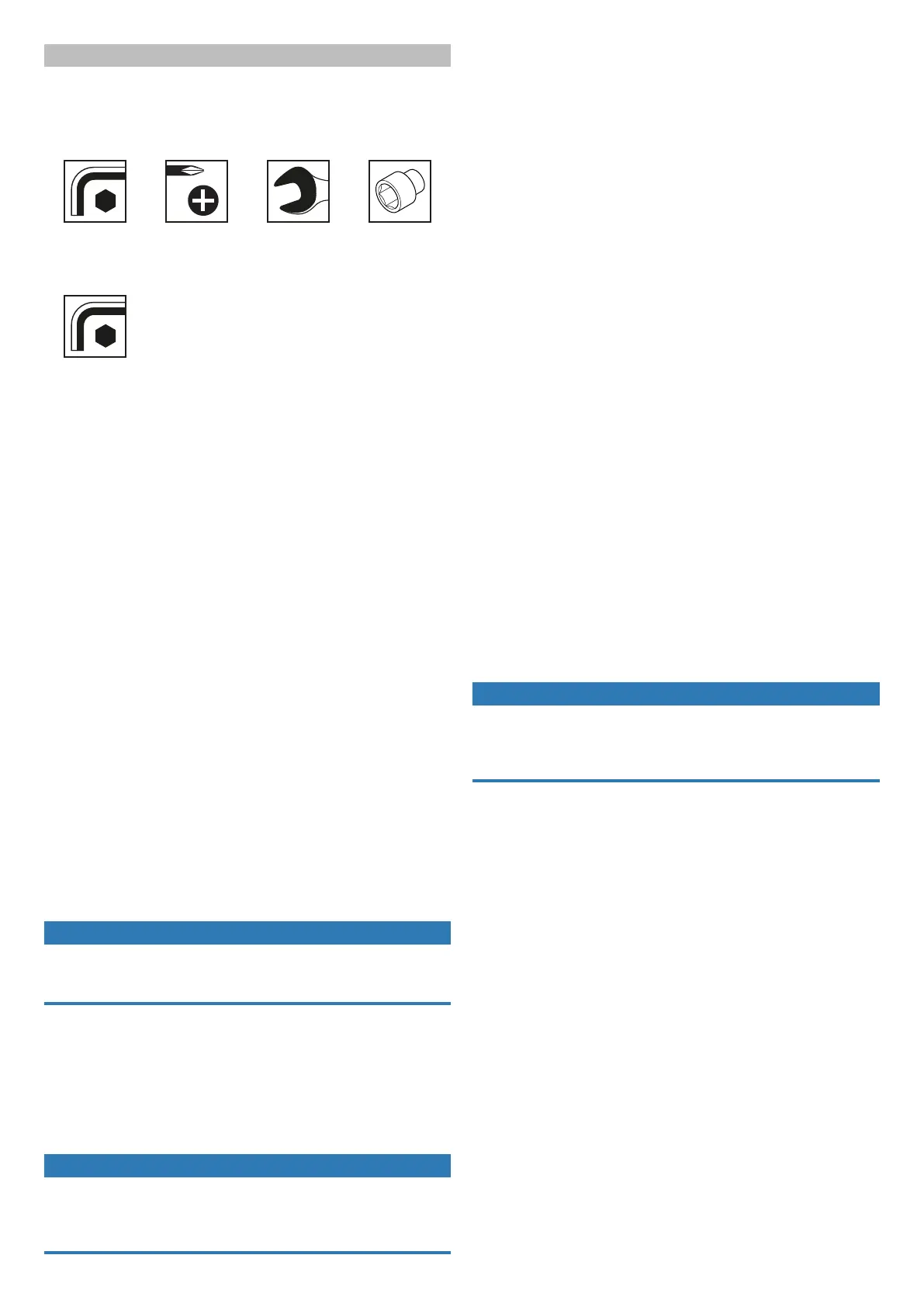

NARZĘDZIA MONTAŻOWE
Potrzebne narzędzia montażowe (brak w zestawie):
Klucz imbusowy:
rozm. 8
Wkrętak: PH 1 Klucz płaski: rozm.
10
Klucz nasadowy:
rozm. 10
Potrzebne narzędzia montażowe (w zestawie):
Klucz imbusowy:
rozm. 5
MONTAŻ STOŁU MASZYNOWEGO
Montaż nóg: Położyć stół tyłem na równym i czystym podłożu (Rys.2.1).
Rozpiąć rzepy mocujące cztery nogi w stole (Rys.2.2). Otworzyć cztery dźwignie mi-
mośrodowe i włożyć cztery nogi w przewidziane do tego celu otwory. Nogę ze stop-
ką o regulowanej wysokości należy zamontować z przodu po prawej stronie. Przód
można rozpoznać po naklejkach z piktogramami bezpieczeństwa (Rys.2.3 i
Rys.2.4).
Zablokować cztery dźwignie mimośrodowe. Jeżeli siła zacisku dźwigni mimośrodo-
wych jest zbyt mała, można mocniej dokręcić dźwignie mimośrodowe za pomocą
śruby na klinie zaciskowym (Rys.2.5).
Haczyki do przechowywania: Przykręcić cztery haczyki do obu uchwytów. Następ-
nie wcisnąć uchwyty do szyny profilowej aż do słyszalnego kliknięcia. Haczyki moż-
na przesuwać na uchwytach w szynie (Rys.2.6).
Wyłącznik bezpieczeństwa: Po wewnętrznej stronie stołu odkręcić nakrętki samo-
zabezpieczające i podkładki. Przesunąć śruby do odpowiedniej pozycji. Założyć wy-
łącznik bezpieczeństwa na śruby i przykręcić go nakrętkami z podkładkami
(Rys.2.7).
Ustawić stół na czterech nogach (Rys.2.9). Przednią prawą nogę można regulować
w pionie (Rys.2.10).
Osłona: Zamontować poszczególne elementy osłony. Wsunąć uchwyt osłony wpro-
fil aluminiowy itak ustawić osłonę nad szczeliną cięcia, aby zasłaniała przód szcze-
liny. Zamocować dźwignię mimośrodową (Rys.2.11).
Zacisk włącznika: Przymocować sznurek pod stołem do narożnika stołu, przekłada-
jąc go przez otwór mocujący (Rys.2.12). Sznurek musi mieć tylko taką długość, aby
zacisk włącznika automatycznie odczepiał się od elektronarzędzia przy zdejmowa-
niu płyty maszynowej.
Pozostałe akcesoria można zawiesić na bocznych haczykach (Rys.2.13).
Montaż prowadnicy kątowej lub wzdłużnej
WSKAZÓWKA
Profil aluminiowy (1.13) jest potrzebny do montażu zarówno prowadnicy kątowej,
jak iprowadnicy wzdłużnej. Jednoczesne stosowanie prowadnicy kątowej ipro-
wadnicy wzdłużnej jest zabronione.
Prowadnica wzdłużna: Zamontować na długim profilu aluminiowym oba ogra-
niczniki przesuwu. Założyć prowadnicę na aluminiowy profil stołu izamknąć obie
dźwignie mimośrodowe (Rys.2.14). Umieścić luźno na prowadnicy śruby zpod-
kładkami oraz nakrętki czworokątne (Rys.2.15). Nasunąć profil aluminiowy na obie
nakrętki czworokątne idokręcić śruby (Rys.2.16).
Prowadnica kątowa: Wsunąć prowadnicę kątową wrowek prowadzący. Zmonto-
wać śruby zpodkładkami oraz nakrętkami iwłożyć je wprowadnicę kątową, jak
pokazano na rysunku (Rys.2.17 i Rys.2.18).
WSKAZÓWKA
W przypadku materiału o grubości min. 15 mm, profil aluminiowy należy zamonto-
wać pionowo na "wysoki kant" (Rys.2.19 i Rys.2.20). W przypadku materiału o
grubości poniżej 15 mm, profil aluminiowy należy zamontować płasko (Rys.2.21 i
Rys.2.22).
Zwrócić uwagę na to, aby czarna końcówka prowadnicy poruszała się pod osłoną,
aby zapewnić podnoszenie osłony. Wsunąć prowadnicę aluminiową (1.13) na na-
krętki czworokątne. Następnie dokręcić śruby.
Demontaż/montaż i ustawienie płyty maszynowej
Demontaż płyty maszynowej: Unieść lekko wkładkę szczelinową we wgłębieniu w
celu odblokowania. Następnie pociągnąć wkładkę szczelinową w kierunku strzałki.
Wyjąć wkładkę szczelinową (Rys.2.23 i Rys.2.24). Wykręcić cztery śruby płyty ma-
szynowej. Unieść płytę maszynową za wgłębienie izdjąć ją (Rys.2.25 do Rys.2.27).
Włożyć zpowrotem wkładkę szczelinową dla pilarek tarczowych (1.3), aż się zatrza-
śnie. Druga wkładka szczelinowa (1.4) jest potrzebna do wyrzynarek oraz frezarek
górnowrzecionowych (Rys.2.28).
Montaż płyty maszynowej: Unieść lekko wkładkę szczelinową we wgłębieniu
wsposób przedstawiony na rysunku w celu odblokowania. Następnie pociągnąć
wkładkę szczelinową w kierunku strzałki. Wyjąć wkładkę szczelinową (Rys.2.36).
Umieścić płytę maszynową pośrodku wgłębienia wpłycie roboczej (Rys.2.37). Za-
montować 4 śruby wsposób przedstawiony na rysunku. Płyta maszynowa ustawi
się centralnie wpłycie roboczej (Rys.2.38). Ponownie włożyć wkładkę szczelinową
(Rys.2.39).
Ustawianie płyty maszynowej: W razie potrzeby wysokość płyty maszynowej moż-
na ustawić równo z płytą roboczą. W tym celu można regulować wysokość czterech
wpuszczonych śrub imbusowych. Ponadto można również przestawić obie dodatko-
we śruby regulacyjne pod płytą roboczą. Poluzować obie nakrętki kontrujące iza
pomocą dwóch śrub regulacyjnych ustawić wysokość płyty maszynowej równo
zpłytą roboczą. Następnie dokręcić zpowrotem nakrętki kontrujące. Zawsze przed
rozpoczęciem pracy sprawdzić dokręcenie nakrętek kontrujących (Rys.2.40 i
Rys.2.41).
Montaż ręcznej pilarki tarczowej
Można stosować ręczne pilarki tarczowe z klinem rozszczepiającym i bez klina. Do
pilarek bez klina konieczne jest używanie klina rozszczepiającego z akcesoriów. Aby
zamontować ręczną pilarkę tarczową, należy zdemontować płytę maszynową (patrz
rozdział „Demontaż/montaż i ustawienie płyty maszynowej“, Rys.2.23 do
Rys.2.28). Najpierw wyjąć wkładkę szczelinową, a następnie wymontować płytę
maszynową i ponownie zamontować na niej odpowiednią wkładkę szczelinową.
Niewykorzystaną wkładkę można zawiesić na haczykach. Montaż pilarek tarczo-
wych z klinem pokazano na Rys.2.29 do Rys.2.41. Montaż pilarek tarczowych bez
klina pokazano na Rys.7.1 do Rys.7.18.
WSKAZÓWKA
Odpowiednie pilarki tarczowe: Sprawdzić maksymalne wymiary płyty podstawy
wposiadanej pilarce tarczowej (Rys.2.29). Stosować tylko ręczne pilarki tarczowe
z klinem rozszczepiającym o maks. średnicy tarczy 200 mm i maks. głębokości cię-
cia 70 mm.
Zamocowanie i ustawienie pilarki tarczowej: Włożyć płytę maszynową zwsta-
wioną wkładką szczelinową we wgłębienie stołu jak pokazano na rysunku
(Rys.2.30). Zwolnić blokadę głębokości cięcia ręcznej pilarki tarczowej iodsunąć
osłonę ochronną. Umieścić pilarkę tarczową pośrodku wgłębienia wkładki szczeli-
nowej. Ustawić maksymalną głębokość cięcia pilarki i zacisnąć blokadę głębokości
cięcia (Rys.2.31).
Sprawdzić, czy tarcza pilarki obraca się swobodnie, a podczas ustawiania, czy jest
ustawiona równolegle do płyty maszynowej. Boczna równoległa odległość od tarczy
pilarki do zewnętrznej krawędzi płyty maszynowej powinna wynosić ok. 103 mm
(Rys.2.32), aby tarcza leżała wjednej linii zoznaczeniem na płycie maszynowej.
Ręczne pilarki tarczowe z wąską płytą podstawy (odległość od środka tarczy
do zewnętrznej krawędzi płyty podstawy mniejsza niż 128 mm): Zamontować
sześć ograniczników bocznych wtaki sposób, aby wszystkie stykały się na całej po-
wierzchni zpłytą podstawy maszyny. Oba tylne ograniczniki wzdłużne służą jako
blokady ręcznej pilarki tarczowej w kierunku cięcia, które zapewniają stabilne osa-
dzenie pilarki podczas cięcia (Rys.2.33).
Następnie zamontować cztery łapy mocujące na dłuższym boku płyty podstawy pi-
larki tarczowej, jak pokazano na rysunku (Rys.2.34).
Ręczne pilarki tarczowe z szeroką płytą podstawy (odległość od środka tarczy
do zewnętrznej krawędzi płyty podstawy większa niż 128 mm): Ustawić pilarkę
tarczową na płycie maszynowej, jak opisano powyżej. Zamontować ograniczniki z
łapami wsposób przedstawiony na Rys.2.35 (detal Z). Następnie zamontować oba
długie ograniczniki boczne, jak pokazano na Rys.2.35(detal X i Y). Oba długie
ograniczniki boczne służą równocześnie jako blokady ręcznej pilarki tarczowej.
Sprawdzić, czy tarcza pilarki obraca się swobodnie, a podczas ustawiania, czy jest
ustawiona równolegle do płyty maszynowej. W razie potrzeby na nowo ustawić
ręczną pilarkę tarczową.
