TR
MONTAJ

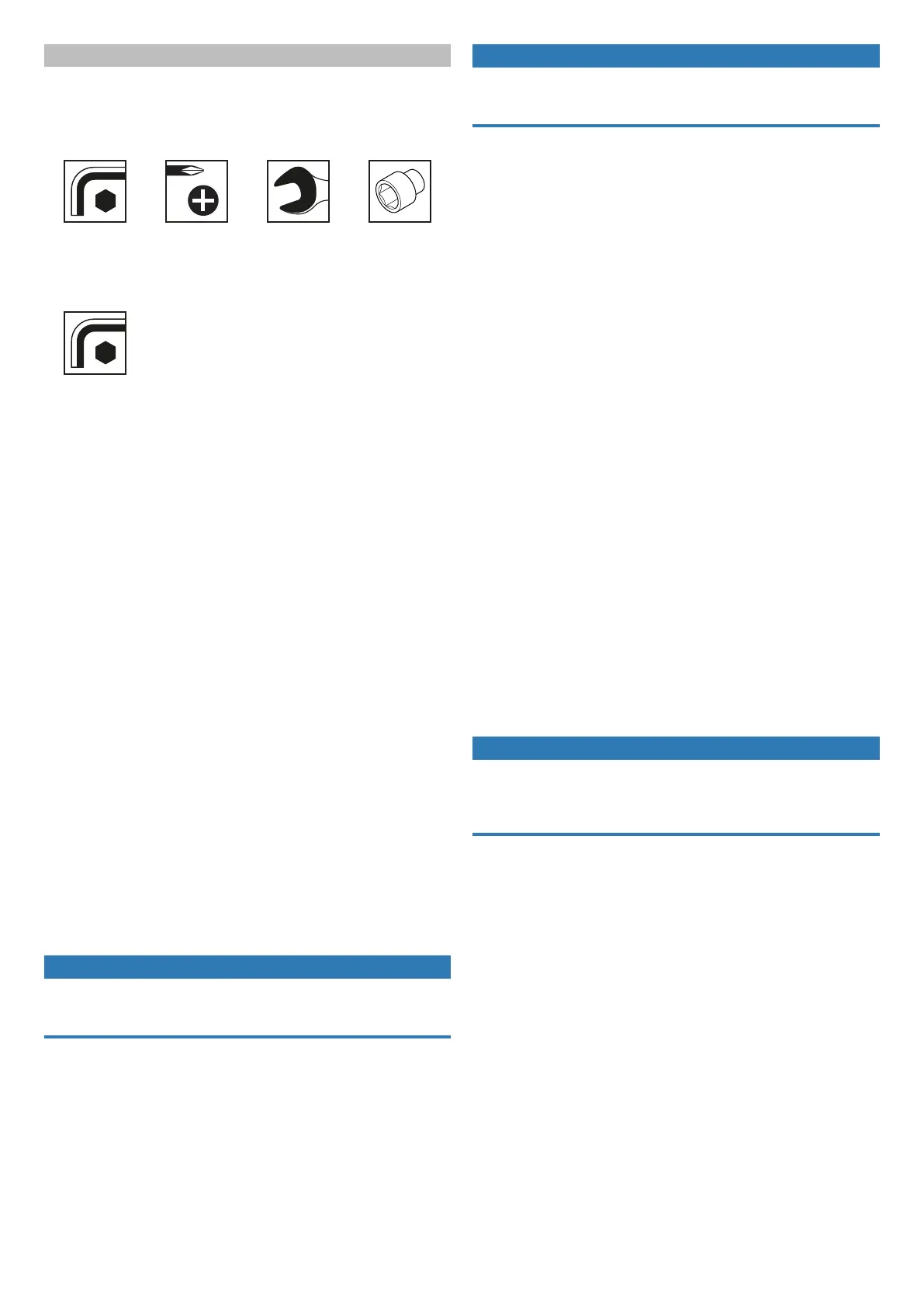

MONTAJ ALETİ
Gerekli olan montaj aletleri (teslimat kapsamına dahil değildir):
Alyan anahtar:
Anahtar ağzı
genişliği8
Tornavida: PH1 Tornavida: Anahtar
ağzı genişliği10
Somun anahtarı:
Anahtar ağzı
genişliği10
Gerekli olan montaj aletleri (teslimat kapsamına dahildir):
Alyan anahtar:
Anahtar ağzı
genişliği5
MAKİNE TEZGAHININ MONTAJI
Ayak montajı: Tezgahın arka tarafını düz ve temiz bir zemine yerleştirin (Şekil2.1).
Dört adet geçmeli ayağın tezgaha sabitlendiği cırt bantları açın (Şekil2.2). Dört
adet eksantrik mandalı açın ve dört adet geçmeli ayağı öngörülen deliklere sokun.
Yüksekliği ayarlanabilir ayaklı geçmeli ayağın sağ ön tarafa takılması gerektiğini
unutmayın. Ön tarafı, güvenlik piktogramları bulunan etiketlerden tanıyabilirsiniz
(Şekil2.3 ve Şekil2.4).
Dört adet eksantrik mandalı kapatın. Eksantrik mandalların kenetleme kuvveti
yeterli değilse, eksantrik mandalları kenetleme kamasındaki vidayı kullanarak daha
fazla sıkabilirsiniz(Şekil2.5).
Saklama kancaları: Dört adet kancayı iki kanca tutucusuna vidalayın. Ardından
tutucuları duyulacak şekilde yerine oturana kadar profil rayına bastırın. Kancaları
tutucularla ray içerisinde kaydırabilirsiniz (Şekil2.6).
Emniyet anahtarı: Tezgahın iç kısmında kendinden kilitlenen somunları ve
rondelaları gevşetin. Vidaları istediğiniz pozisyona kaydırın. Emniyet anahtarını
vidalara oturtun ve emniyet anahtarını somunlar ve rondelalar ile sıkın (Şekil2.7).
Tezgahı dört ayağın üzerine koyun (Şekil2.9). Sağ ön taraftaki ayağın yüksekliği
ayarlanabilir (Şekil2.10).
Koruyucu kapak: Koruyucu kapağın tek tek parçalarını monte edin. Koruyucu
kapak tutucusunu alüminyum profilin içine itin ve koruyucu kapağı, ön kesme
boşluğu bölgesi kapanacak şekilde kesme boşluğunun üzerine yerleştirin. Eksantrik
mandalı sıkın (Şekil2.11).
Güç klemensi: İpi bağlantı deliğinden geçirerek tezgahın altında tezgahın köşesine
sabitleyin (Şekil2.12). İpin yalnızca makine plakası çıkarıldığında güç klemensinin
otomatik olarak elektrikli aletten ayrılmasına yetecek kadar uzun olduğundan emin
olun.
Diğer aksesuarları yan taraftaki vidalı kancalara asabilirsiniz (Şekil2.13).
Paralel stoper veya açılı gönye montajı
NOT
Alüminyum profil (1.13) hem açılı gönyenin montajı hem de paralel stoperin
montajı için gereklidir. Açılı gönyenin ve paralel stoperin aynı anda kullanılması
yasaktır.
Paralel stoper: Her iki dayanma parçasını uzun alüminyum profile monte edin.
Stoperi tezgahın alüminyum profiline yerleştirin ve her iki eksantrik mandalı kapatın
(Şekil2.14). Vidaları, rondelaları ve kare somunları gevşek bir şekilde stopere
monte edin (Şekil2.15). Alüminyum profili iki adet kare somuna geçirin ve
ardından vidaları sıkın (Şekil2.16).
Açılı gönye: Açılı gönyeyi kılavuz oluğun içine itin. Gösterildiği gibi vidaları,
rondelaları ve somunları gevşek bir şekilde birbirine monte edin ve bunları açılı
gönyeye yerleştirin (Şekil2.17 ve Şekil2.18).
NOT
En az 15 mm malzeme kalınlıkları için alüminyum profili dik olarak monte edin
(Şekil2.19 ve Şekil2.20). 15 mm'nin altındaki malzeme kalınlıkları için alüminyum
profili düz olarak monte edin (Şekil2.21 ve Şekil2.22).
Kapağın kaldırılmasını sağlamak için, stoperin siyah ucunun koruyucu kapağın
altından ilerlemesine dikkat edin. Alüminyum stoperi (1.13) kare somunlara geçirin.
Ardından vidaları sıkın.
Makine plakasının sökülmesi/takılması ve ayarlanması
Makine plakasının sökülmesi: Kilidi açmak için boşluk desteğini girintiden biraz
kaldırın. Ardından boşluk desteğini ok yönünde çekin. Şimdi boşluk desteğini
çıkarıp alın (Şekil2.23 ve Şekil2.24). Makine plakasının dört vidasını çözün.
Makine plakasını girintili tutamaktan kaldırın ve çıkarın (Şekil2.25 ile Şekil2.27
arası). Manuel daire testereler (1.3) için boşluk desteğini, yerine oturana kadar
yerleştirin. İkinci boşluk desteği (1.4), dekupaj testereler ve üst frezeler için gerekli
olacaktır (Şekil2.28).
Makine plakasının takılması: Kilidi açmak için gösterildiği gibi boşluk desteğini
girintiden biraz kaldırın. Ardından boşluk desteğini ok yönünde çekin. Boşluk
desteğini çıkarıp alın (Şekil2.36). Makine plakasını ortalayarak çalışma plakasının
girintisine yerleştirin (Şekil2.37). 4 vidayı gösterildiği gibi monte edin. Makine
plakası bu esnada çalışma plakasında ortalanır (Şekil2.38). Boşluk desteğini tekrar
yerleştirin (Şekil2.39).
Makine plakasının ayarlanması: Gerekirse, makine plakasının yüksekliği, çalışma
plakası ile aynı hizada olacak şekilde hassas bir şekilde ayarlanabilir. Bu amaçla,
dört adet gömülü allen vidasının yüksekliği ayarlanabilir. Ek olarak, çalışma plakası
altındaki iki ek ayar vidası da ayarlanabilir. İki kontra somunu gevşetin ve makine
plakasını iki adet ayar vidası ile çalışma plakası ile aynı yükseklikte olacak şekilde
ayarlayın. Ardından kontra somunları tekrar sıkın. Her çalışmadan önce kontra
somunların iyice sıkılı olduğunu kontrol edin (Şekil2.40 ve Şekil2.41).
Manuel daire testerenin montajı
Yarmalı ve yarmasız manuel daire testereler kullanılabilir. Yarmasız kesme
işlemlerinde yarma aksesuarının kullanılması zorunludur. Manuel daire testerenin
montajı için makine plakası sökülmelidir (bkz. "Makine plakasının sökülmesi/
takılması ve ayarlanması" bölümü, Şekil2.23 ile Şekil2.28 arası). Önce boşluk
desteğini çıkarın, ardından makine plakasını çıkarın ve uygun boşluk desteğini
yeniden makine plakasına takın. Gerekli olmayan boşluk desteğini kancaya
asabilirsiniz. Yarmalı manuel daire testerelerin montajı Şekil2.29 ile Şekil2.41
arasında gösterilmiştir. Yarmasız manuel daire testerelerin montajı Şekil7.1 ile
Şekil7.18 arasında gösterilmiştir.
NOT
Takılabilir manuel daire testereler: Manuel daire testerenizin temel plakasının
maksimum ölçülerini kontrol edin (Şekil2.29). Sadece maks. 200 mm testere
bıçağı çapına ve maks. 70 mm kesme derinliğine sahip manuel daire testereler
kullanın.
Manuel daire testerenin sabitlenmesi ve hizalanması: Boşluk desteği
yerleştirilmiş olan makine plakasını gösterildiği gibi tezgah boşluğuna yerleştirin
(Şekil2.30). Manuel daire testerenin kesme derinliği kilidini açın ve bıçak koruma
kapağını geriye doğru çekin. Manuel daire testereyi ortalayarak boşluk desteğinin
girintisine yerleştirin. Manuel daire testerenin maksimum kesme derinliğini uzatın
ve kesme derinliği kilidini sıkın (Şekil2.31).
Daire testere bıçağının serbestçe döndüğünü ve hizalama sırasında testere
bıçağının makine plakasına paralel hizalandığını kontrol edin. Testere bıçağının
makine plakası üzerine çizilen işaret ile aynı hizada olması için daire testere
bıçağından makine plakasının dış kenarına olan yanal paralel mesafe yaklaşık 103
mm olmalıdır (Şekil2.32).
Dar bir temel plakasına sahip manuel daire testereler (testere bıçağının
ortasından temel plakasının dış kenarına kadar 128 mm'den daha az
mesafe): Altı adet yan stoperi, tüm yan stoperler makinenin temel plakasına tam
temas edecek şekilde monte edin. Uzunlamasına yöndeki iki arka stoper, kesme
sırasında manuel daire testerenin güvenli bir şekilde tutulmasını sağlamak için
kesme yönünde manuel daire testere için durdurucu görevi görür (Şekil2.33).
Ardından dört sıkıştırma parçasını gösterildiği gibi manuel daire testerenizin temel
plakasının uzun tarafına monte edin (Şekil2.34).
Geniş temel plakasına sahip manuel daire testereler (testere bıçağının
ortasından temel plakasının dış kenarına 128 mm'den büyük mesafe): Manuel
daire testereyi yukarıda açıklandığı gibi makine plakası üzerinde hizalayın.
Stoperleri sıkıştırma parçalarıyla Şekil2.35(Ayrıntı Z) altında gösterildiği gibi monte
