BG
МОНТАЖ

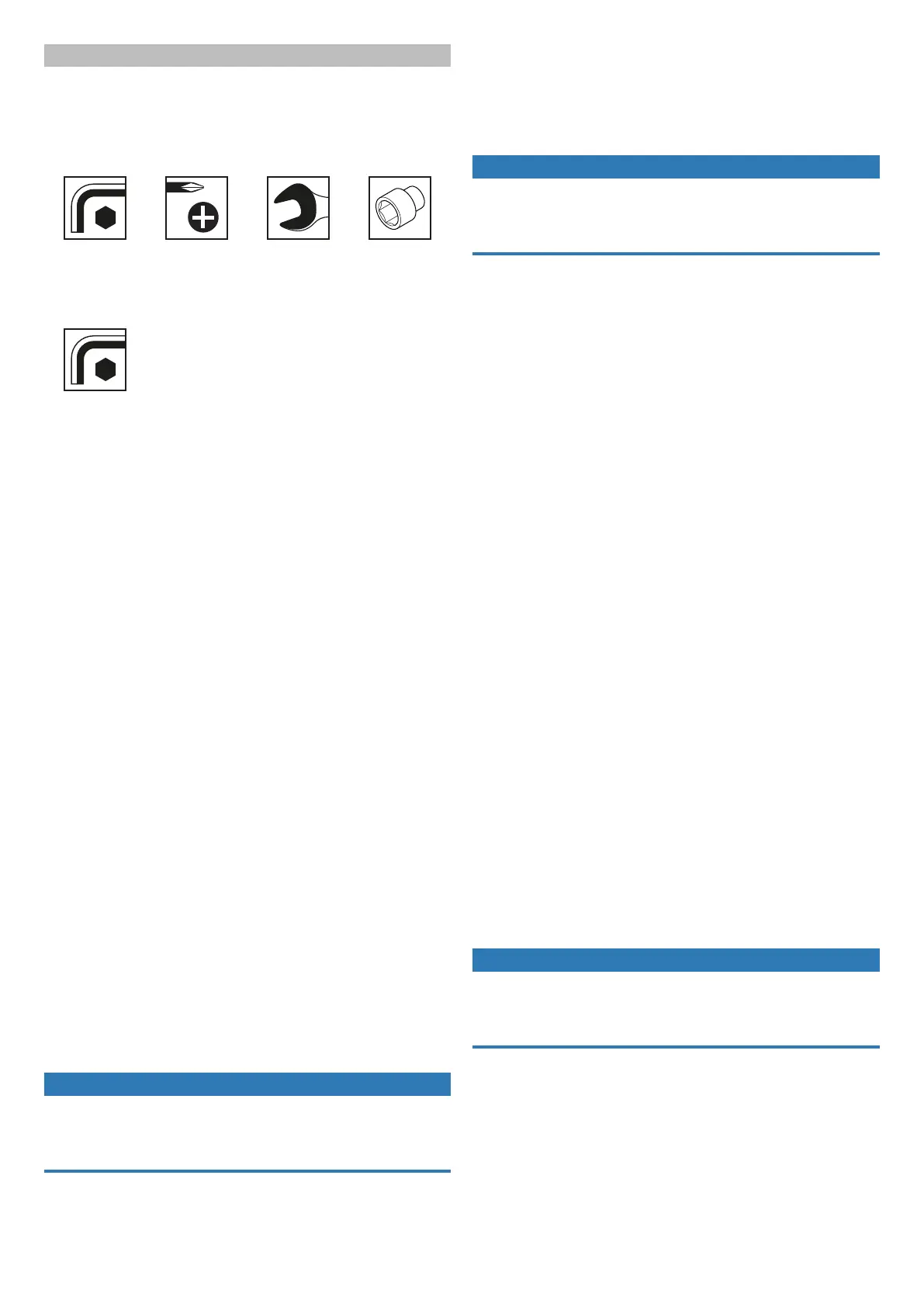

ИНСТРУМЕНТИ ЗА МОНТАЖ
Необходими са следните инструменти за монтаж (не са включени в
комплекта):
Ключ за вътрешен
шестостен:
размер8
Отвертка: PH1 Гаечен ключ:
размер10
Глух гаечен ключ:
размер10
Необходими са следните инструменти за монтаж (включени в комплекта):
Ключ за вътрешен
шестостен:
размер5
МОНТАЖ НА МАШИННАТА МАСА
Монтаж на краката: Поставете масата със задната страна върху равна, чиста
повърхност (Фиг.2.1).
Отворете велкро лентите, с които четирите свалящи се крака са закрепени
към масата (Фиг.2.2). Отворете четирите ексцентрикови лоста и вкарайте
четирите свалящи се крака в предвидените отвори. Обърнете внимание на
това, че свалящият се крак с регулируемата стъпка трябва да бъде вкаран
отпред вдясно. Предната страна ще разпознаете по поставените стикери с
пиктограми за безопасност (Фиг.2.3 и Фиг.2.4).
Затворете четирите ексцентрикови лоста. Ако силата на затягане на
ексцентриковите лостове е твърде малка, можете да затегнете
ексцентриковите лостове по-здраво чрез винта на затягащия клин(Фиг.2.5).
Куки с винтове за съхранение: Завинтете четирите куки към двата държача
за куки. След това натиснете държачите в профилната шина, докато те се
фиксират с щракване. Можете да премествате куките с държачите в шината
(Фиг.2.6).
Защитен превключвател: Развийте самоосигуряващите се гайки и подложни
шайби от вътрешната страна на масата. Плъзнете винтовете в желаната
позиция. Поставете защитния превключвател върху винтовете и завинтете
здраво защитния превключвател с гайките и подложните шайби (Фиг.2.7).
Поставете масата върху четирите крака (Фиг.2.9). Кракът отпред вдясно може
да бъде регулиран по височина (Фиг.2.10).
Предпазен капак: Монтирайте отделните части на предпазния капак.
Плъзнете държача на предпазния капак в алуминиевия профил и
позиционирайте предпазния капак над процепа за рязане така, че предната
част на процепа за рязане да се покрива. Затегнете здраво ексцентриковия
лост (Фиг.2.11).
Скоба за включване: Закрепете шнура под масата към ъгъла на масата, като
го прекарате през отвора за закрепване (Фиг.2.12). Следете шнурът да е
само толкова дълъг, че при сваляне на машинния плот клемата за включване
автоматично да се освобождава от електрическия инструмент.
Останалите принадлежности можете за окачите на страничните куки с
винтове (Фиг.2.13).
Монтаж на успореден ограничител или ъглов ограничител
УКАЗАНИЕ
Алуминиевият профил(1.13) е необходим както за монтажа на ъгловия
ограничител, така и за монтажа на успоредния ограничител.
Едновременното използване на ъгловия ограничител и на успоредния
ограничител не е разрешено.
Успореден ограничител: Монтирайте двата опорни плъзгача към дългия
алуминиев профил. Поставете ограничителя върху алуминиевия профил на
масата и затворете двата ексцентрикови лоста (Фиг.2.14). Монтирайте
винтовете, подложните шайби и четиристенните гайки хлабаво към
ограничителя (Фиг.2.15). Плъзнете алуминиевия профил върху двете
четиристенни гайки и след това затегнете винтовете (Фиг.2.16).
Ъглов ограничител: Плъзнете ъгловия ограничител в направляващия жлеб.
Сглобете хлабаво винтовете, подложните шайби и гайките, както е показано,
и ги поставете в ъгловия ограничител (Фиг.2.17 и Фиг.2.18).
УКАЗАНИЕ
При дебелини на материала от поне 15mm височина монтирайте
алуминиевия профил изправен (Фиг.2.19 и Фиг.2.20). При дебелини на
материала под 15mm монтирайте алуминиевия профил легнал (Фиг.2.21 и
Фиг.2.22).
Внимавайте черният край на ограничителя да минава под предпазния капак,
за да се осигури повдигане на капака. Поставете алуминиевия
ограничител(1.13) върху четиристенните гайки. След това затегнете
винтовете.
Демонтиране/монтиране и регулиране на машинния плот
Демонтиране на машинния плот: Повдигнете леко разделителя за прореза
с цел деблокиране. След това издърпайте разделителя по посока на
стрелката. Сега извадете разделителя (Фиг.2.23 и Фиг.2.24). Освободете
четирите винта на машинния плот. Повдигнете машинния плот за
вдлъбнатината за хващане и го извадете (Фиг.2.25 до Фиг.2.27). Поставете
отново разделителя за ръчни циркуляри (1.3), докато се фиксира. Вторият
разделител(1.4) Ви е необходим за прободни триони, съотв. за оберфрези
(Фиг.2.28).
Монтиране на машинния плот: Повдигнете леко разделителя за прореза,
както е показано, с цел деблокиране. След това издърпайте разделителя по
посока на стрелката. Извадете разделителя (Фиг.2.36). Поставете машинния
плот в средата на прореза на работния плот (Фиг.2.37). Монтирайте 4 винта,
както е показано на фигурата. При това машинният плот се центрова в
средата на работния плот (Фиг.2.38). Поставете отново разделителя
(Фиг.2.39).
Регулиране на машинния плот: При нужда машинният плот може да се
регулира фино на височина наравно с работния плот. За целта четирите
монтирани винта с вътрешен шестостен могат да се преместят по височина.
Освен това двата допълнителни регулиращи винта под работния плот могат
да се преместят. Разхлабете двете контрагайки и подравнете машинния плот
с двата регулиращи винта, така че да се изравни с височината на работния
плот. След това отново затегнете контрагайките. Преди всяка работа се
уверявайте, че контрагайките са затегнати здраво (Фиг.2.40 и Фиг.2.41).
Монтаж на ръчния циркуляр
Могат да бъдат използвани ръчни циркуляри с и без нож за разклинване. За
триони без нож за разклинване задължително е необходима
принадлежността нож за разклинване. За монтажа на ръчния циркуляр
машинният плот трябва да бъде демонтиран (вижте глава „Демонтиране/
монтиране и регулиране на машинния плот“, Фиг.2.23 до Фиг.2.28). Първо
отстранете разделителя, след това демонтирайте машинния плот и отново
монтирайте подходящия разделител върху машинния плот. Можете да
окачите ненужния разделител на куката. Монтажът на ръчни циркуляри с нож
за разклинване е показан на Фиг.2.29 до Фиг.2.41. Монтажът на ръчни
циркуляри без нож за разклинване е показан на Фиг.7.1 до Фиг.7.18.
УКАЗАНИЕ
Съвместими ръчни циркуляри: Проверете максималните размери на
опорната плоча на Вашия ръчен циркуляр (Фиг.2.29). Използвайте само
ръчни циркуляри с диаметър на режещия диск от макс. 200mm и дълбочина
на рязане от макс. 70mm.
Фиксиране и изравняване на ръчния циркуляр: Поставете машинния плот
с поставен разделител в прореза на масата, както е показано (Фиг.2.30).
Освободете блокировката за дълбочината на рязане на ръчния циркуляр и
издърпайте подвижния предпазен капак назад. Поставете ръчния циркуляр в
средата върху прореза на разделителя. Изкарайте максималната дълбочина
на рязане на ръчния циркуляр и затегнете блокировката за дълбочината на
рязане (Фиг.2.31).
Проверете свободния ход на режещия диск на циркуляра, а при
изравняването проверете дали режещият диск е изравнен успоредно с
машинния плот. Страничното успоредно разстояние от режещия диск на
