LAN
USB
TRIGGER
RGB
DVI
IR-EXTERN
POWER
RS-232

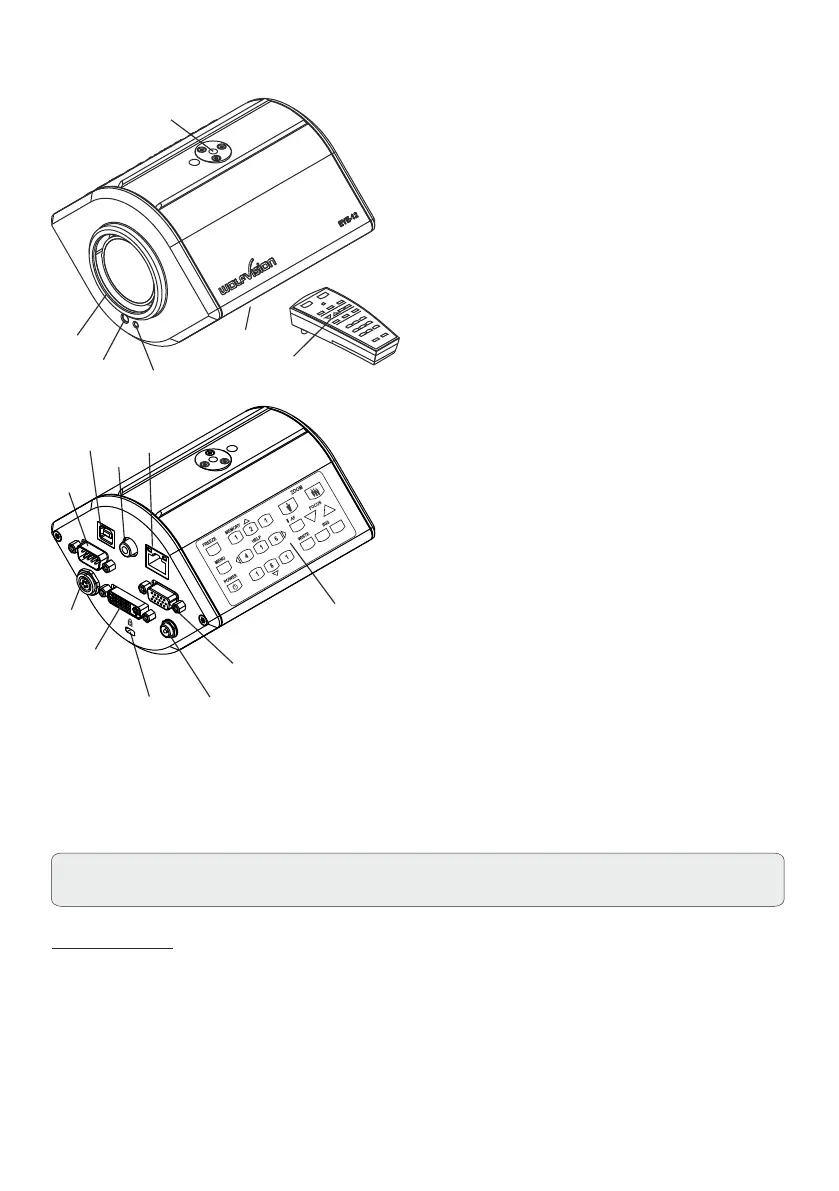

#1 IR-Fernbedienung
#2 Spannungsanzeige (Power LED)
#3 IR-Empfänger (eingebaut)
#4 Anschluss für Zubehörlinse
(M46x0,75)
#5 Stativgewinde (1/4” UNC-20)
(oben und unten)
#6 Tastaturfeld
#7 USB Anschluss (siehe Seite 12)
#8 TRIGGER Anschluss
(siehe Seite 13)
#9 ETHERNET/LAN Anschluss
(siehe Seite 12)
#10 RS-232 serieller Steuereingang
(siehe Seite 11)
#11 RGB Ausgang
#12 Externer IR-Empfänger
(siehe Seite 11)
#13 DVI-I Ausgang
(digital und analog)
#14 T-Schloss Kensington®
(siehe Seite 16)
#15 Spannungsanschluss
12V DC (siehe Seite 11)
#1
#6
#2
#3
#4
#11
#5
#14
#8
#12
#10
Power-on Preset:
Der Power-On Preset startet beim Einschalten der Kamera automatisch.
Die Einstellungen sind: mittlere Zoomgröße, Auto Focus ein, Auto Iris ein.
1. Schließen Sie das Netzteil an (#15).
2. Verbinden Sie Ihren Projektor, Monitor, Videokonferenzeinheit, etc. mit dem RGB Ausgang (#11) oder
DVI Ausgang (#13) der Kamera.
WICHTIG:
Zur Wahl der am besten geeigneten Auflösung und Bildwiederholfrequenz lesen Sie bitte Seite 9!
#5
#15
#9
#7
#13
GRUNDEINSTELLUNGEN
3
Beim ersten Einschalten deEYE-12 startet der Quick Setup Guide automatisch (das On-Screen Menü ist bei
den RGB und DVI Ausgängen zu sehen). Navigieren Sie mit den Pfeil Icons der Fernbedienung durch dieses
Menü.
