48
Messa in funzione
Montaggio della bussola di serraggio e della fresa
• Scegliere la bussola di serraggio e la fresa
Fig. 4
• Sbloccare il dispositivo di arresto (LOOK) dell’anello di
regolazione servendosi dell’apposita chiave (b) e rimuo-
vere l’anello
Fig. 5
• Collocare l’ utensile di regolazione (a) nella fessura,
ruotare in senso orario e sollevare interamente la testi-
na di fresatura (RAISE = verso l’alto, Lower = verso il
basso)
Fig. 6, 7, 8
• Collegare la bussola di serraggio nel mandrino portafre
-
sa e serrare leggermente in modalità manuale (Fig. 6),
quindi serrare con la chiave (b) (Fig. 7). Inoltre, preme-
re il tasto di sicurezza del mandrino (Fig. 8) spingere e
tenerlo.
Dopo il serraggio, allentare nuovamente il tasto di
sicurezza del lavoro.
Attenzione! La lunghezza di serraggio della fresa deve
corrispondere almeno a 2/3 della lunghezza del fusto

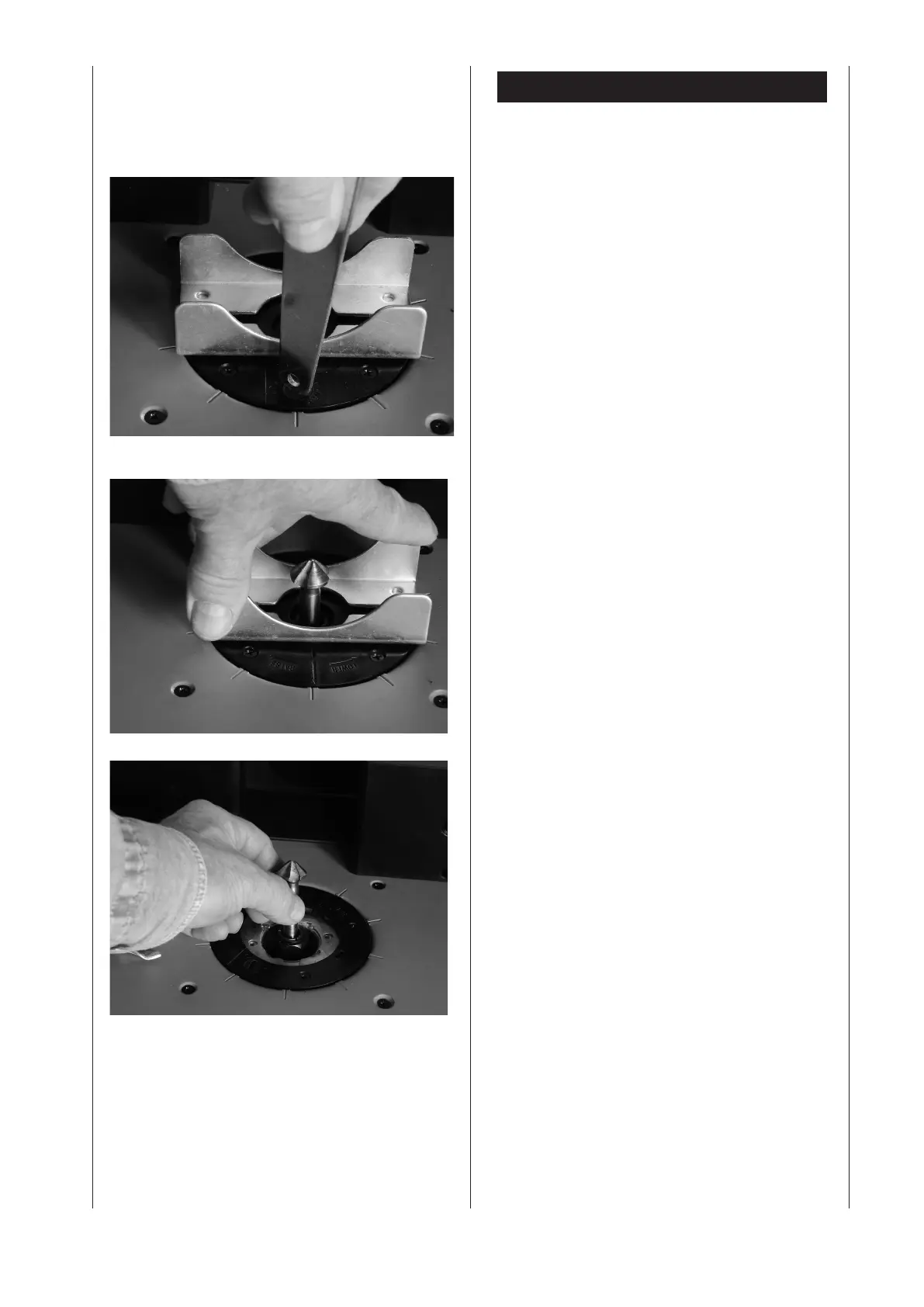

Fig. 4
Fig. 5
Fig. 6
