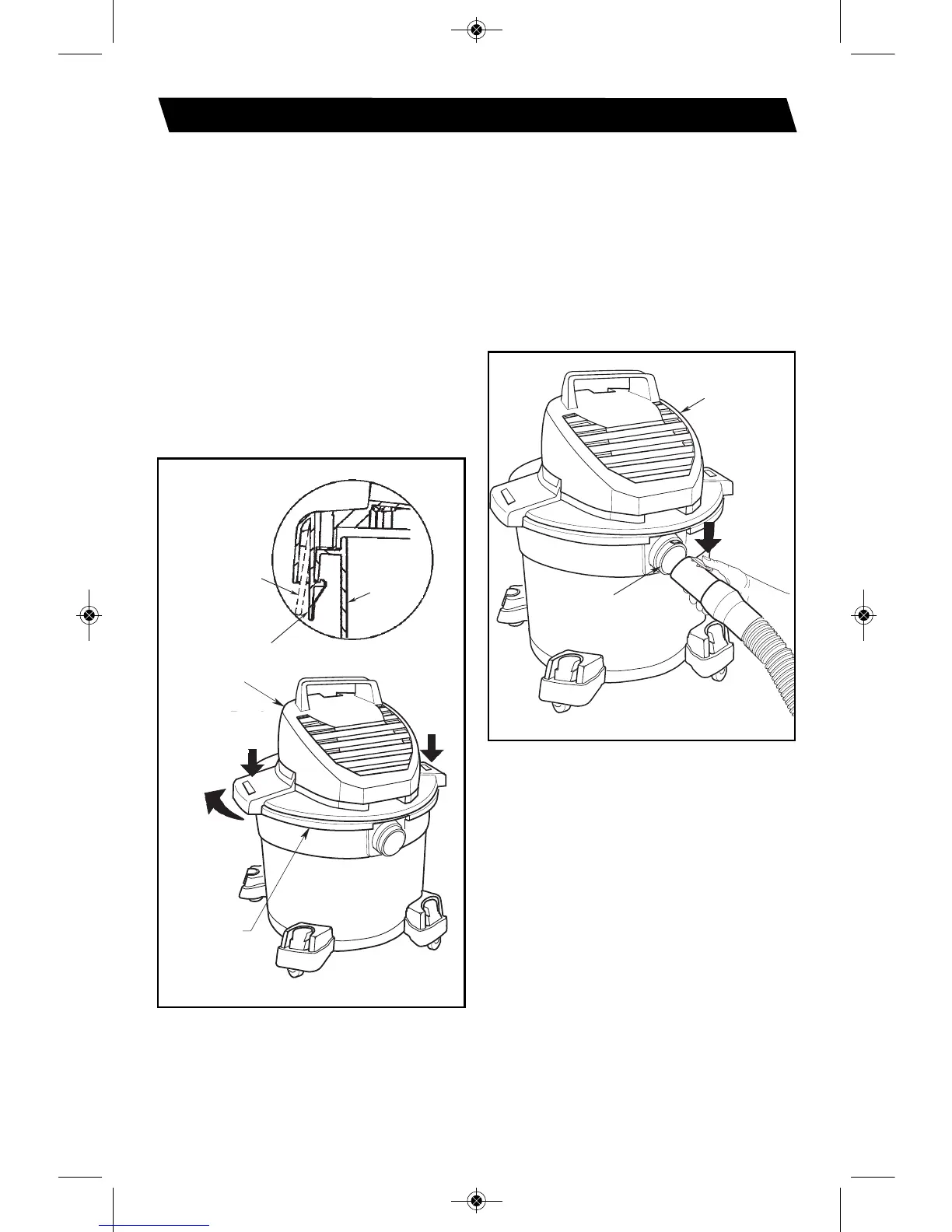

1. Alignez le devant de l’ensemble de bloc moteur
avec l’orifice d’aspiration situé à l’avant du
tambour, comme illustré.
2. Placez l’ensemble de bloc moteur sur le dessus
du tambour.
3. Vérifier que le couvercle recouvre complètement
le dessus du tambour de façon à ce qu’il n’y ait
pas de fuites.
4. Appuyez sur le dessus des zones de verrouillage
du tambour pour que les verrous du tambour
puissent s’accrocher à la rainure du tambour.
5. Vérifier que les pattes de fixation soient
encliquetées en place de façon correcte afin
d’éviter l’ouverture fortuite du couvercle
(cf. encart )
ASSEMBLAGE DE L’ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES
Insertion du tuyau
Insérez l’extrémité du tuyau flexible verrouillable
Dual-Flex™ où est situé le bouton de déclenche -
m
ent à l’intérieur de l’orifice d’aspiration de
l’appareil. Le tuyau devrait se mettre en place avec
un bruit sec. Pour retirer le tuyau de l’aspirateur,
appuyez sur le bouton de déclenche ment sur le
tuyau et tirez sur le tuyau jusqu’à ce qu’il sorte
de l’orifice d’aspiration de l’appareil, tel que cela
est illustré.
Bouton de
déclenche -
ment
Ensemble
d’élément
moteur
Entrée
d’aspiration
Sortie
Tambour
Patte de
fixation flexible
Partie
supérieure
Appuyer
Appuyer
Tirer sur la
languette de
fixation flexible
pour la faire
sortir
Canal
du tambour
SP6863-2 Workshop 6 9 GALLON_SP6439-3_ES.qxd 5/5/14 11:37 AM Page 35
