Worx WX020 Series User Manual

49
Pistola de pintura sin escobillas y sin cable 20 V ES

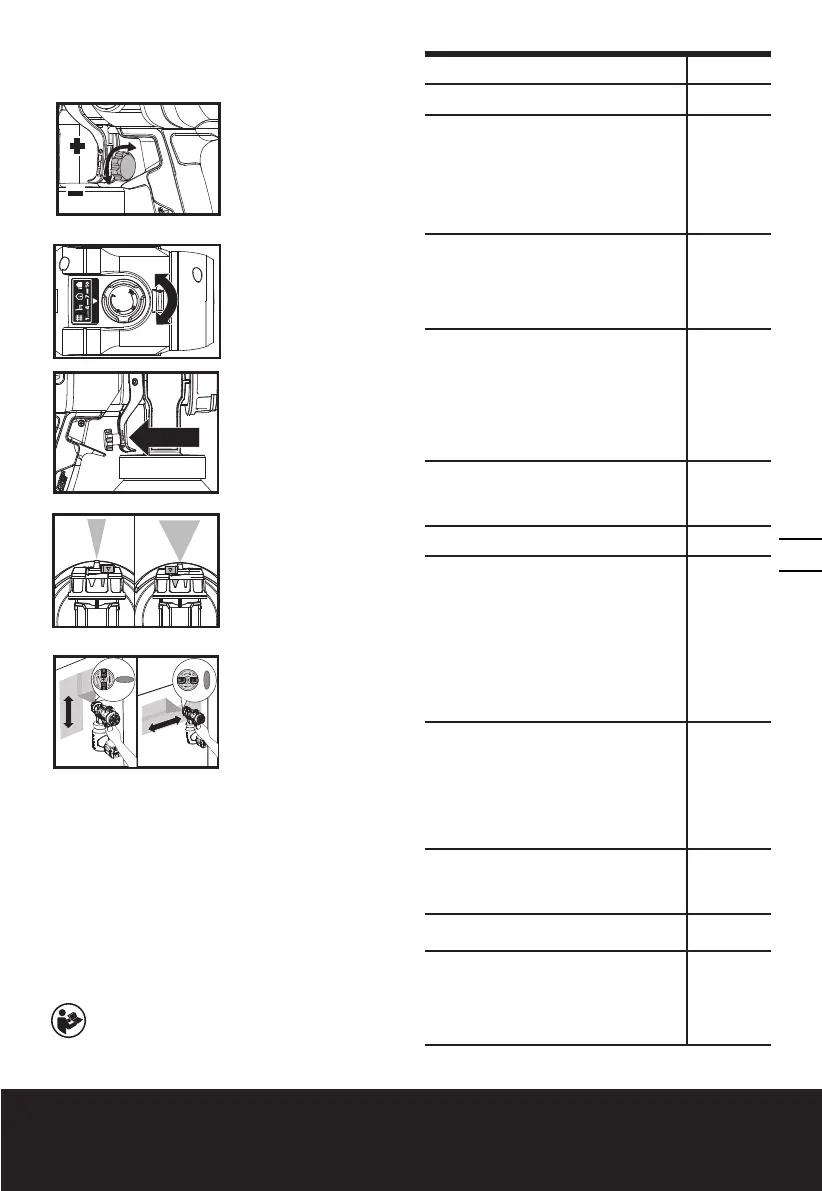

6.CONTROLES Y FUNCIONES
MANDO DE VOLUMEN
El flujo de líquido se ajusta
girando el mando de volu-
men que hay en el gatillo
del rociador
CONTROL DE FLUJO DE
AIRE
El flujo de aire se puede
ajustar entre 1-10 girando
el control de flujo de aire.
GATILLO DE LA PISTOLA
Tire del gatillo para sumi-
nistrar líquido de rociado
desde el recipiente de
líquido al conjunto de
boquilla, donde se rocía.
WIDE
NARROW
PALANCA DE ANCHURA
DE ROCIADO
La palanca de anchura
de rociado determina la
anchura del patrón de
rociado.
OREJETA DE LA VÁLVULA
DE AIRE
El patrón de rociado se
ajusta girando las orejetas
de la válvula de aire.
Patrón horizontal (mov-
imiento de rociado «arriba
y abajo»)
Patrón vertical (movimien-
to de rociado de «lado a
lado»)
7.USO INDICADO
Pintura interior y exterior y tintes de cubiertas, mobili-
ario de exteriores, cercas, y paredes
8. INSTRUCCIONES DE
FUNCIONAMIENTO
NOTA: Antes de usar la herramienta lea el
manual de instrucciones detenidamente.
MONTAJE Y FUNCIONAMIENTO
ACCIÓN FIGURA
ANTES DE UTILIZAR
Preparación del líquido
- Remueva minuciosamente el líquido
de rociado.
- Rellene el recipiente de líquido al nivel
que desee, cuando el líquido se haya
diluido apropiadamente **** y colado.
Ver Fig.A1,
A2,A3,A4
Montaje de la turbina
NOTA:
Presione y gire el seguro de
bloqueo/desbloqueo en sentido
horario para bloquearla durante el
funcionamiento.
Ver Fig.B1
Alinear el tubo de subida
- El extremo del tubo debe mirar hacia
la parte delantera de la boquilla si se
rocía hacia abajo
- El extremo del tubo debe mirar hacia
la parte trasera de la boquilla si se
rocía hacia arriba
Ver Fig.B2
Montaje del recipiente
NOTA: Asegúrese de que el recipiente
esté apretado firmemente.
Ver Fig. B3
Ajuste del flujo de líquido
Selección de la boquilla correcta
según el trabajo
Use un destornillador (no
suministrado) para extraer la boquilla
y sustitúyala por la correcta según el
trabajo.
NOTA: Cuanto más pequeño sea el
diámetro de la boquilla, más delicado
será el trabajo.
Ver Fig.
C1,C2,C3
Ajuste del volumen
- Gire el mando de volumen en el gatillo
en sentido horario para aumentar el
volumen.
- Gire el mando de volumen en el gatillo
en sentido antihorario para disminuir
el volumen.
Ver Fig. D1
Ajuste del flujo de aire
Gire el control de flujo de aire entre
1-10 según el trabajo.
Ver Fig.D2
Ajuste del patrón de rociado
Ajuste de la forma de rociado
- Patrón horizontal (movimiento de
rociado «arriba y abajo»)
- Patrón vertical (movimiento de
rociado de «lado a lado»)
Ver Fig. E
