* Pour plus d'informations sur votre pompe à chaleur, retrouvez le manuel d'utilisation complet sur
www.warmpool.fr ou via le QR code, à scanner en fin du Quick Start
6

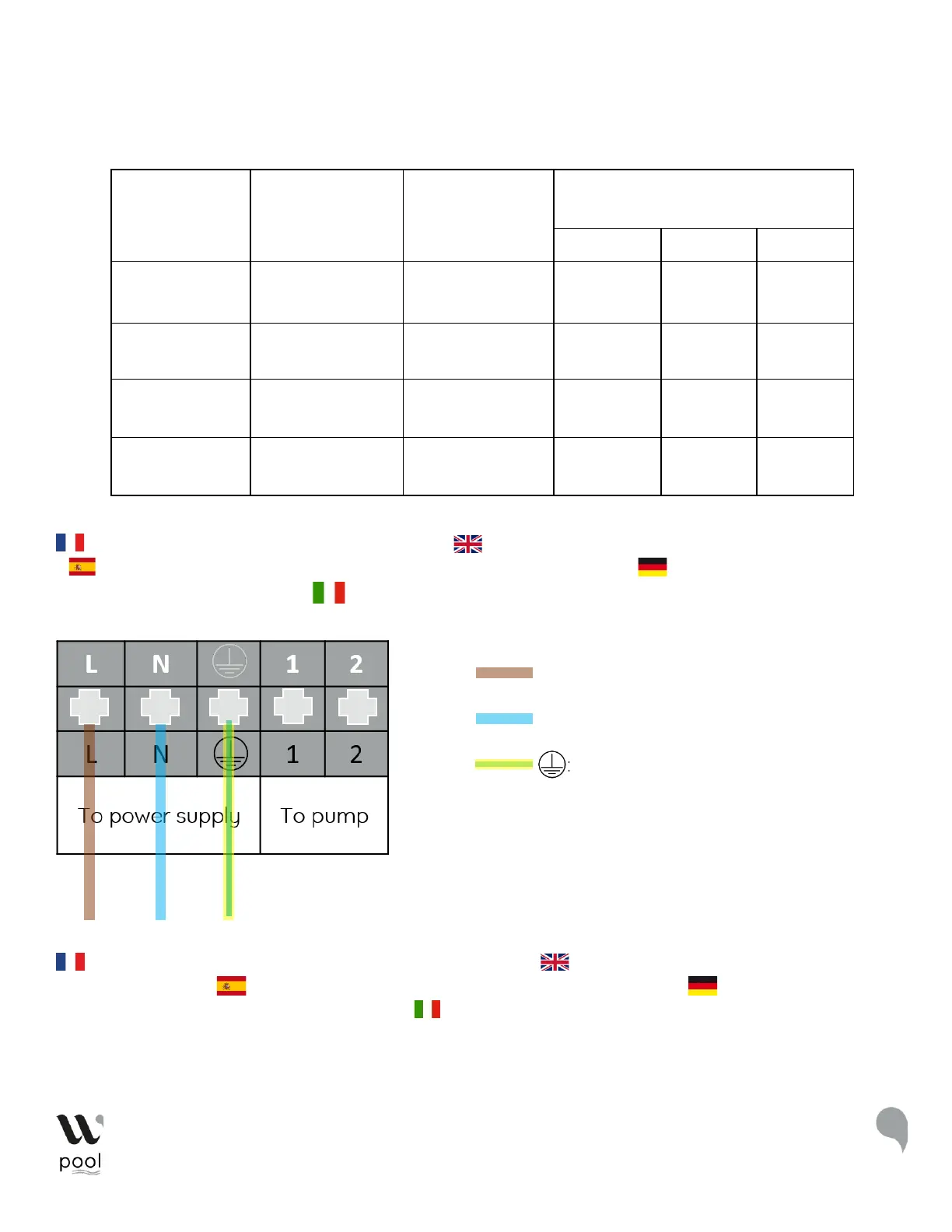

Raccordement électrique - Electrical connection - Conexión eléctrica - Elektrische
Verbindung - Connessione elettrica
Référence /Reference
Alimentation
Puissance disjoncteur
courbe D / D-
Curve circuit breaker
power
Section de câble selon la distance disjoncteur
PAC Cable section according to the distance
between the circuit breaker and the heat pump
- 10 m
10 -15 m
E35 INV
Monophasé 230 V
10 Ampères
3G1.5 mm2
3G1.5 mm2
E55 INV
Monophasé 230 V
16 Ampères
3G2.5 mm2
3G2.5 mm2
E75 INV
Monophasé 230 V
16 Ampères
3G2.5 mm2
3G2.5 mm2
E95 INV
Monophasé 230 V
25 Ampères
3G2.5 mm2
3G2.5 mm2
: Raccordement électrique sur le bornier de la PAC - : Electrical connection on the heat pump terminal block
: Conexión eléctrica en el bloque de terminales de la bomba de calor : Elektrischer Anschluss am
Klemmenblock der Wärmepumpe : Collegamento elettrico sulla morsettiera della pompa di calore.
: Dévisser la poignée pour accéder au branchement électrique - : Unscrew the handle to access the
electrical connection : Desatornille el mango para acceder a la conexión eléctrica : Elektrischer
Anschluss am Klemmenblock der Wärmepumpe : Svitare la maniglia per accedere al collegamento elettrico.
L : Phase / Line
N : Neutre / Neutral
: Terre/ Earth
