5
Geräusch-/Vibrations-
information
Messwerte ermittelt entsprechend EN 60 745-1.
Der A-bewertete Geräuschpegel des Gerätes beträgt
typischerweise: Schalldruckpegel 79 dB (A); Schallleis-
tungspegel 90 dB (A). Messunsicherheit
K = 3 dB. Gehörschutz tragen!
Die Hand-Arm-Vibration ist typischerweise niedriger
als 2,5 m/s
2
.
Gerätekennwerte
Werkzeug einsetzen
Bohrspindel-Arretierung
Das Gerät besitzt zum einfachen und schnellen Wech-
sel von Einsatzwerkzeugen/Bohrfutter eine Bohrspin-
del-Arretierung, wodurch ein Festhalten der Bohrspin-
del von Hand bzw. mit Werkzeug entfällt.
Werkzeug einsetzen
(siehe Bild auf Grafikseite)
Bohrfutter öffnen, Werkzeug einsetzen und Schnell-
spannbohrfutter von Hand spannen. Sobald das Werk-
zeug gehalten wird, muss die Hülse noch um ca. 1/4
Umdrehung weitergedreht werden, damit die Spann-
kraftsicherung einrasten kann (Pos. ➊; 1x klicken).
Die eigentliche Werkzeugspannung erfolgt erst
anschließend durch kräftiges Drehen der Hülse in Rich-
tung „ GRIP, ZU“. Dabei muss das Bohrfutter mehr-
mals nacheinander hörbar „klicken“ (Pos. ➋).
Wenn das Bohrfutter mit einem starken Ruck bis
zum Anschlag geöffnet wurde, lässt es sich unter
Umständen nicht mehr schließen und es ist statt
dessen ein „Überrasten“ spürbar (als wenn es überdreht
wäre). In diesem Falle die Hülse nochmals gegen
Anschlag in Richtung „AUF, RELEASE “ drehen;
das Bohrfutter lässt sich nun wieder schließen.
Werkzeug entnehmen
Bohrfutter durch Drehen der Hülse in Richtung „AUF,
RELEASE “ öffnen.
Durch die automatische Spindelarretierung kann sich
das Bohrfutter im Stillstand nicht verdrehen.
Somit kann das Bohrfutter mit nur einer Hand ohne
Gegenhalten geöffnet werden.
Zuerst wird durch das Verdrehen der Hülse die Spann-
kraftsicherung gelöst, erst nach ca. 1/4 Drehung öffnen
sich die Spannbacken und geben das eingespannte
Werkzeug frei.
Inbetriebnahme
Netzspannung beachten: Die Spannung der Strom-
quelle muss mit den Angaben auf dem Typenschild des
Gerätes übereinstimmen.
Netzkabelmodul montieren
Schließen Sie das Netzkabelmodul 7 an den Handgriff
an. Der Stecker muss einrasten.
Ein-/Ausschalten
Momentschaltung:
Einschalten: Ein-/Ausschalter 6 drücken.
Ausschalten: Ein-/Ausschalter 6 loslassen.
Dauerschaltung:
Einschalten: Ein-/Ausschalter 6 drücken und dann
Feststellknopf 5 drücken, Ein-/Aus-
schalter loslassen.
Ausschalten: Ein-/Ausschalter 6 drücken und loslas-
sen.
Stufenlose Drehzahlsteuerung
Die Drehzahl kann je nach Druck auf den Ein-/Aus-
schalter bis zur vorgewählten Größe stufenlos verstellt
werden.

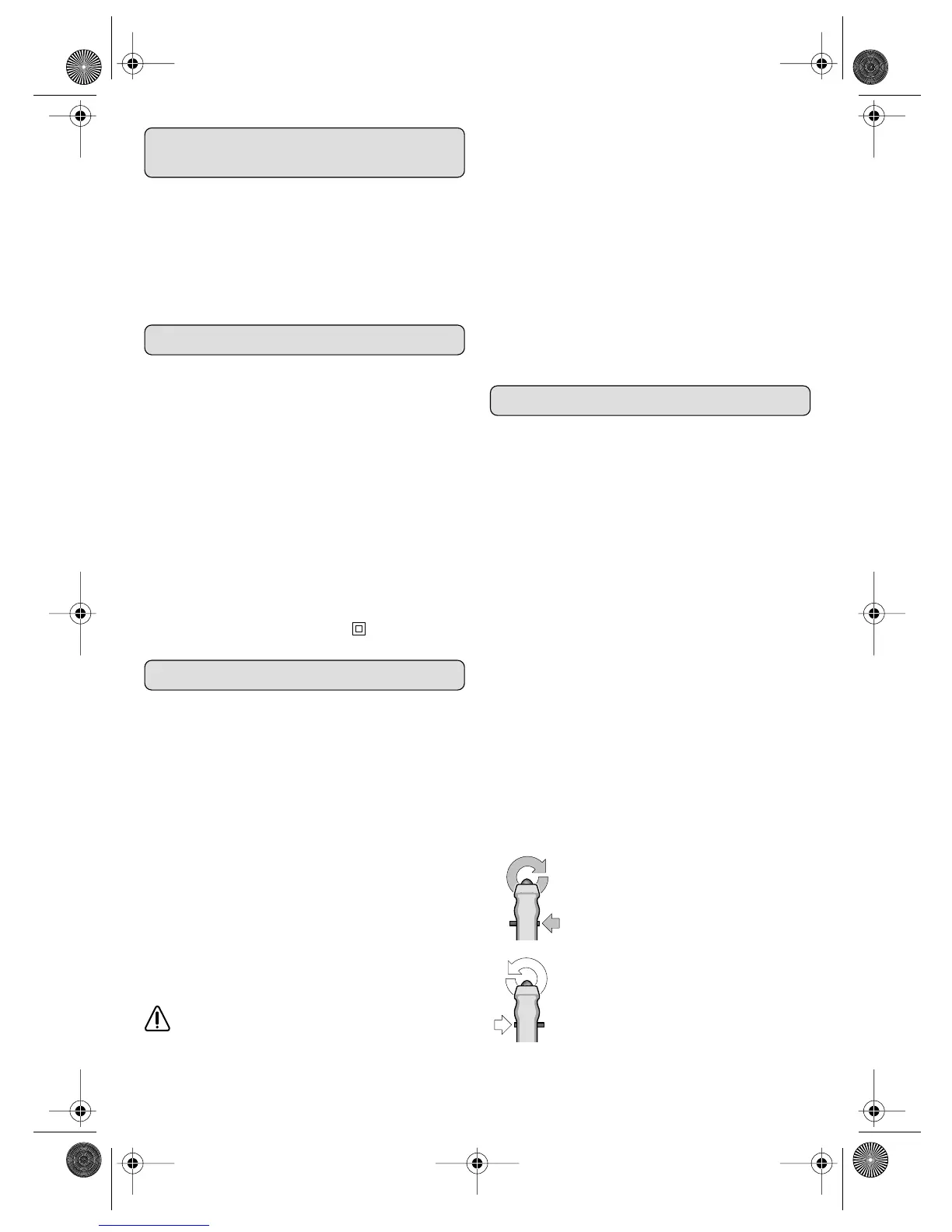

Umschalten der Drehrichtung
Rechtslauf:
Linkslauf:
Durch eine Schaltsperre ist der Umschal-
ter nur bei nicht gedrücktem Ein-/Aus-
schalter schaltbar.
Den Umschalter erst nach Auslauf der
Maschine (bei stillstehendem Motor)
betätigen.
Bohrschrauber BM 10-XE
Artikelnummer 0702 325 X
Nennaufnahmeleistung 650 W
Abgabeleistung 345 W
Leerlaufdrehzahl 0 – 3150 min
-1
max. Bohr-Ø
Stahl 10 mm
Aluminium 13 mm
Holz 30 mm
Spindelgewinde 1/2" x 20 UNF
Spindelhals 43 mm
Bohrfutterspannweite 10 mm
Gewicht ca. 1,5 kg
Schutzklasse II /
➡
➡
➡
