Tehniskie parametri
Instrumenta ievietošana
Urbjdarbvārpstas aretieris
Instruments ir aprīkots ar urbjdarbvārpstas aretieri
ievietojamo instrumentu/urbjpatronu vienkāršai un
ātrai nomaiai, pateicoties tam, izpaliek urbjpatronas
turēšana ar roku vai papildinstrumentu.
Instrumenta ievietošana
(sk. attēlu grafikas lappusē)
Atveriet urbjpatronu, ievietojiet instrumentu un
saspiediet ar roku ātrgriešanas urbjpatronu. Līdzko
instruments tiek turēts, čaulu jāpagriež vēl apm. par
1/4 apgriezienu, lai savilkšanas drošinātājs varētu
iefiksēties (poz. ➊; klikšis 1x).
Reālā instrumenta savilkšana notiek tikai noslēgumā
pēc čaulas stingras griešanas „ GRIP, ZU“ virzienā.
Šajā laikā jābūt labi dzirdamiem vairākiem, vienam pēc
otra sekojošiem urbjpatronas „klikšiem“ (poz. ➋).
Ja urbjpatrona tika atvērta līdz atturim ar stingru
grūdienu, tad atkarībā no apstākiem, to vairs
nevar noslēgt un ir jūtama tās „pārfiksēšanās“
(it kā tā būtu pārgriezta). Tādā gadījumā vēlreiz
pagrieziet čaulu pret atturi „AUF, RELEASE “
virzienā; urbjpatronu tagad atkal var noslēgt.
Instrumenta izemšana
Atveriet urbjpatronu, griežot čaulu
„AUF, RELEASE “ virzienā.
Pateicoties automātiskajam darbvārpstas aretierim,
urbjpatrona miera stāvoklī nevar pārgriezties.
Līdz ar to, urbjpatronu var atvērt bez pretbalsta tikai ar
vienu roku.
Vispirms, pagriežot čaulu, tiek atlaists savilkšanas
drošinātājs, tikai pēc apm. 1/4 apgrieziena atveras
saspiedējizcili un atlaiž iespīlēto instrumentu.
Ieslēgšana un vadība
Ievērojiet tīkla spriegumu: Strāvas avota
spriegumam jāsakrīt ar datiem, kuri norādīti uz ierīces
firmas plāksnītes.
Tīkla kabea modua montāža
Pieslēdziet tīkla kabea moduli 7 pie roktura.
Kontaktdakšai jāiefiksējas.
Ieslēgšana un izslēgšana
Momentāna pārslēgšana:
Ieslēgšana: Nospiediet ieslēgšanas/izslēgšanas
slēdzi 6.
Izslēgšana: Atlaidiet ieslēgšanas/izslēgšanas
slēdzi 6.
Ilgstoša ieslēgšana:
Ieslēgšana: Nospiediet ieslēgšanas/izslēgšanas
slēdzi 6 un tad nospiediet aretēšanas
slēdzi 5, atlaidiet ieslēgšanas/
izslēgšanas slēdzi.
Izslēgšana: Nospiediet un atlaidiet ieslēgšanas/
izslēgšanas slēdzi 6.
Bezpakāpeniska apgriezienu skaita noregulēšana
Apgriezienu skaitu var bezpakāpeniski noregulēt līdz
nepieciešamajam lielumam atkarībā no spiediena uz
ieslēgšanas/izslēgšanas slēdzi.

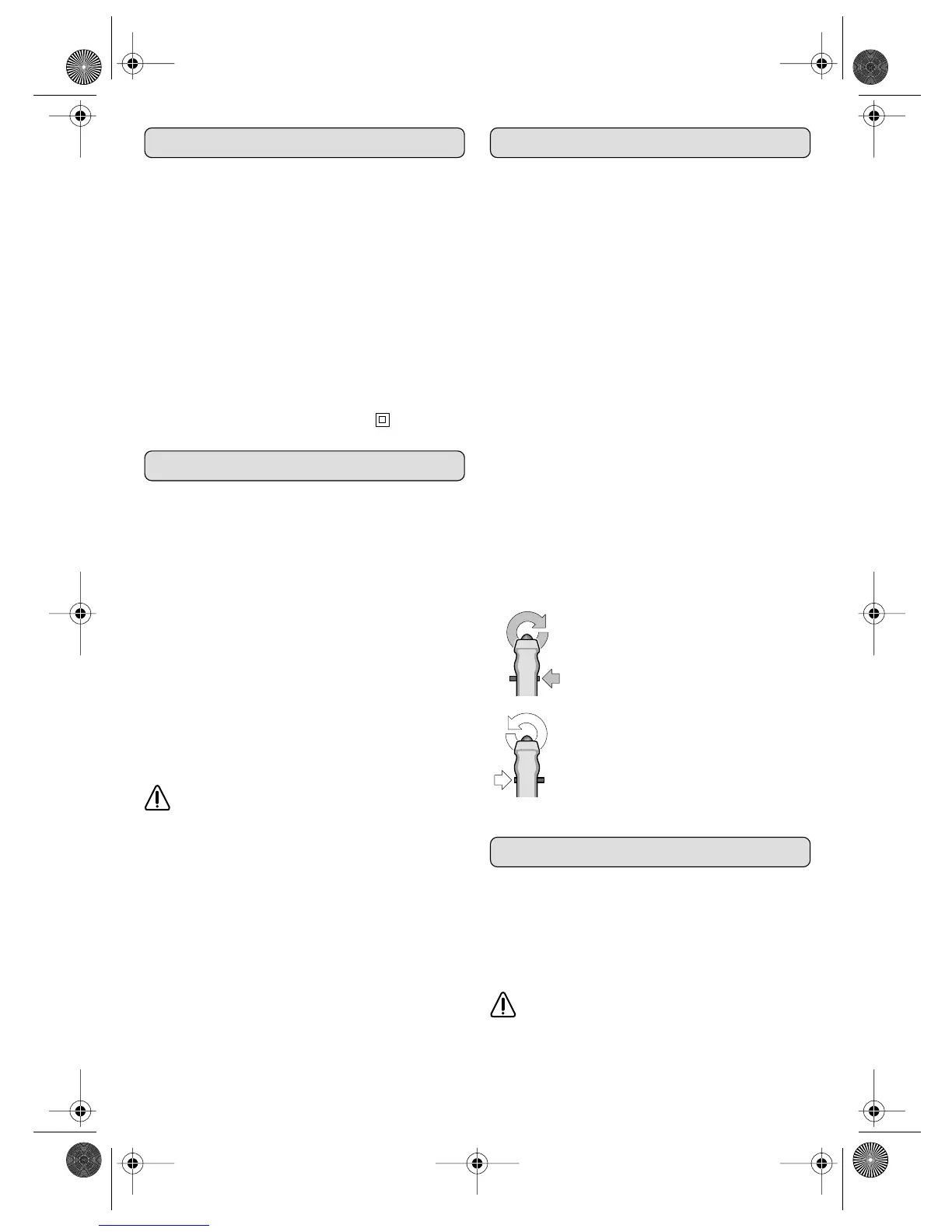

Griešanās virziena pārslēgšana
Griešana pa labi:
Griešana pa kreisi:
Ar ieslēgšanas bloētāju tiek panāksts,
ka pārslēdzēju var pārslēgt tikai tad, ja
ieslēgšanas/izslēgšanas slēdzis nav
nospiests.
Darbiniet pārslēdzēju tikai pēc mašīnas
izskrējiena (motora miera stāvoklī).
Urbjpatronas nomaia
Noemiet drošības skrūvi (A att.)
Urbjpatrona ir nodrošināta pret atdalīšanos no
urbjdarbvārpstas ar fiksēšanas skrūvi 8.
Urbjpatronas noemšanai nepieciešama tās pilnīga
atvēršana un fiksēšanas skrūves 8 pilnīga
izskrūvēšana.
Fiksēšanas skrūvei ir kreisā vītne.
Ja fiksēšanas skrūve ir iestrēgusi, uzlieciet uz skrūves
galvas skrūvgriezi un ar sitienu uz roktura atlaidiet
skrūvi.
Urbšanas skrūvgrieznētājs BM 10-XE
Artikula numurs 0702 325 X
Nominālā patērējamā jauda 650 W
Mehāniskā jauda 345 W
Apgriezienu skaits tukšgaitā 0 – 3150 min
-1
maks. urbuma Ø
Tērauds 10 mm
Alumīnijs 13 mm
Koks 30 mm
Viengājiena vītne 1/2" x 20 UNF
Darbvārpstas aptvere 43 mm
Urbjpatronas platums 10 mm
Svars apt. 1,5 kg
Aizsardzības klase II /
➡
➡
➡
