74
Технические данные прибора
Установка рабочего инструмента
Фиксирование сверлильного
патрон
Для простой и быстрой смены рабочего инструмента/
сверлильного патрона электроинструмент оснащен
фиксатором шпинделя, который исключает
необходимость блокировки шпинделя рукой или
инструментом.
Установка рабочего инструмента
(см. рис. на стр. с изображениями)
Раскрыть патрон, вставить инструмент и рукой зажать
быстрозажимной сверлильный патрон. Если
инструмент уже держится, то втулку следует еще
повернуть приблизительно на 1/4 оборота, чтобы
зафиксировался предохранитель усилия зажатия
(поз. ➊; один щелчок).
Собственное зажатие инструмента происходит только
в результате поворота с усилием втулки в направлении
« GRIP, ZU». При этом сверлильный патрон должен
несколько раз подряд «щелкнуть» (поз. ➋).
После раскрытия сверлильного патрона сильным
резким вращением до упора иногда после этого
патрон невозможно закрыть и слышится
срабатывание «трещотки» (щелчки перескока).
В таком случая еще раз поверните втулку до упора в
направлении «AUF, RELEASE »; после этого патрон
можно опять закрыть.
Снятие инструмента
Раскрыть сверлильный патрон вращением втулки в
направление «AUF, RELEASE ».
Благодаря автоматическому фиксированию шпинделя
сверлильный патрон не поворачивается в состоянии
покоя машины.
Таким образом сверлильный патрон можно раскрыть
одной рукой без удержания от вращения.
Сначала повернуть втулку и этим раскрыть
предохранитель усилия зажатия, только после
поворота приблизительно на 1/4 оборота кулачки
раскрываются инструмент можно вынуть.
Включение
Напряжение сети: Напряжение источника тока
должно соответствовать данным на типовой табличке
электроинструмента.
Сборка модуля шнура сети
Подключите модуль кабеля сети 7 к рукоятке.
Штекер должен зафиксироваться.
Включение/выключение
Кратковременное включение:
Включение: Нажать выключатель 6.
Выключение: Отпустить выключатель 6.
Продолжительное включение:
Включение: Нажать выключатель 6 и затем
кнопку фиксирования 5, выключатель
отпустить.
Выключение: Нажать выключатель 6 и отпустить.
Бесступенчатое регулирование числа оборотов
Бесступенчатое регулирование числа оборотов до
установленной величины достигается изменением
силы нажатия на выключатель.

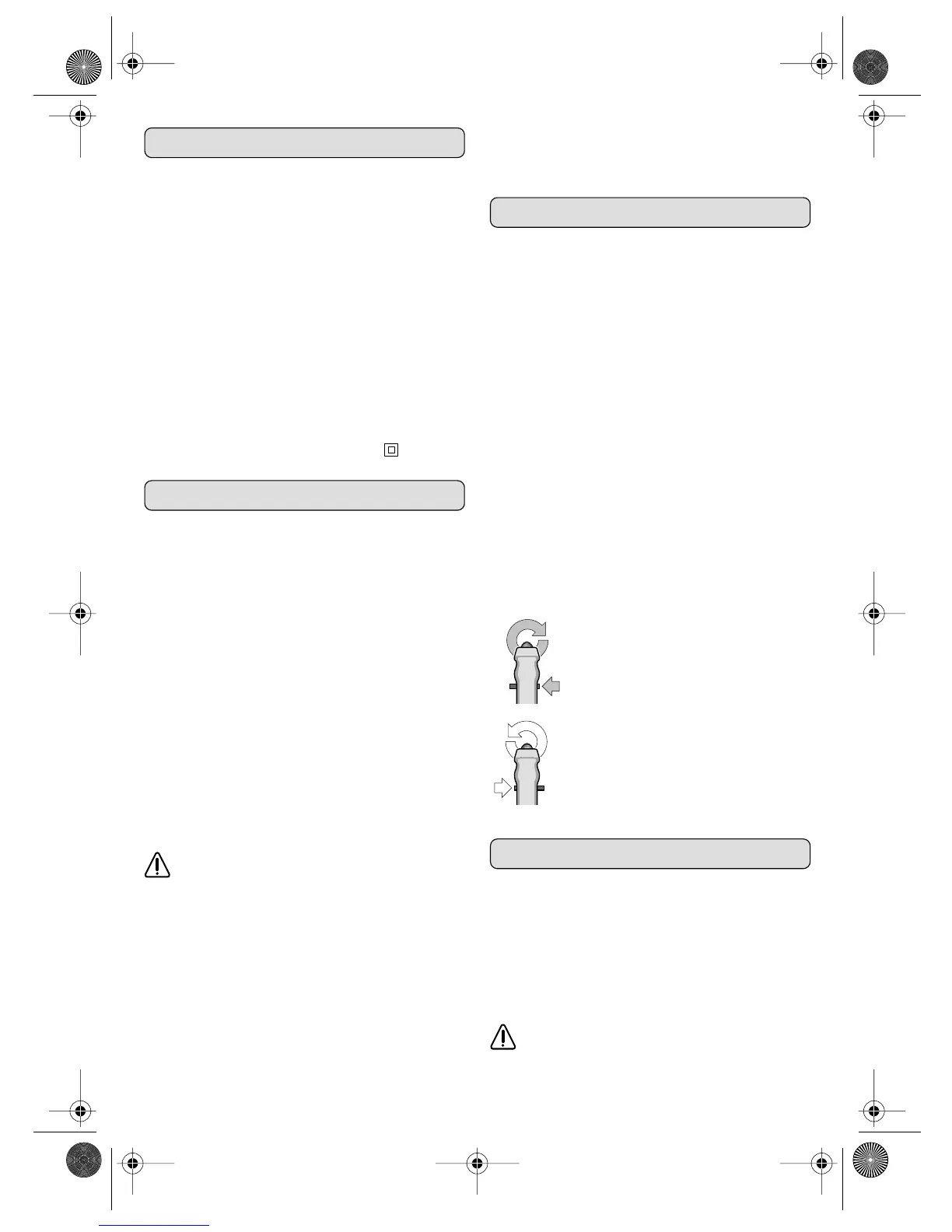

Переключение направления вращения
Правое направление вращения:
Левое направление вращения:
Блокировка переключателя позволяет
приводить его в действие только при
отпущенном выключателе.
Переключатель приводить в действие
только после остановки машины
(двигатель в состоянии покоя).
Смена сверлильного патрона
Удаление предохранительного
винта (рис. A)
Сверлильный патрон предохранен против
произвольного отвинчивания предохранительным
винтом 8.
Для снятия сверлильного патрона его следует
полностью раскрыть и полностью вывинтить
предохранительный винт 8.
Предохранительный винт имеет левую
резьбу.
Если предохранительный винт очень крепко затянут,
то ослабить его ударами по рукоятке отвертки.
Дрель-отвертка BM 10-XE
Номер для заказа 0702 325 X
Номинальная потребляемая
мощность 650 Вт
Отдаваемая мощность 345 Вт
Число оборотов на холостом ходу 0 – 3150 мин
-1
Ø сверла, макс.
Cтали 10 мм
Aлюминию 13 мм
Дереву 30 мм
Резьба шпинделя 1/2" x 20 UNF
Шейка шпинделя 43 мм
Диапазон зажима сверлильного
патрона 10 мм
Вес ок. 1,5 кг
Класс защиты от поражения
электротоком II /
➡
➡
➡
BM 10-XE - Buch Seite 74 Mittwoch, 6. Dezember 2006 10:07 10
