6

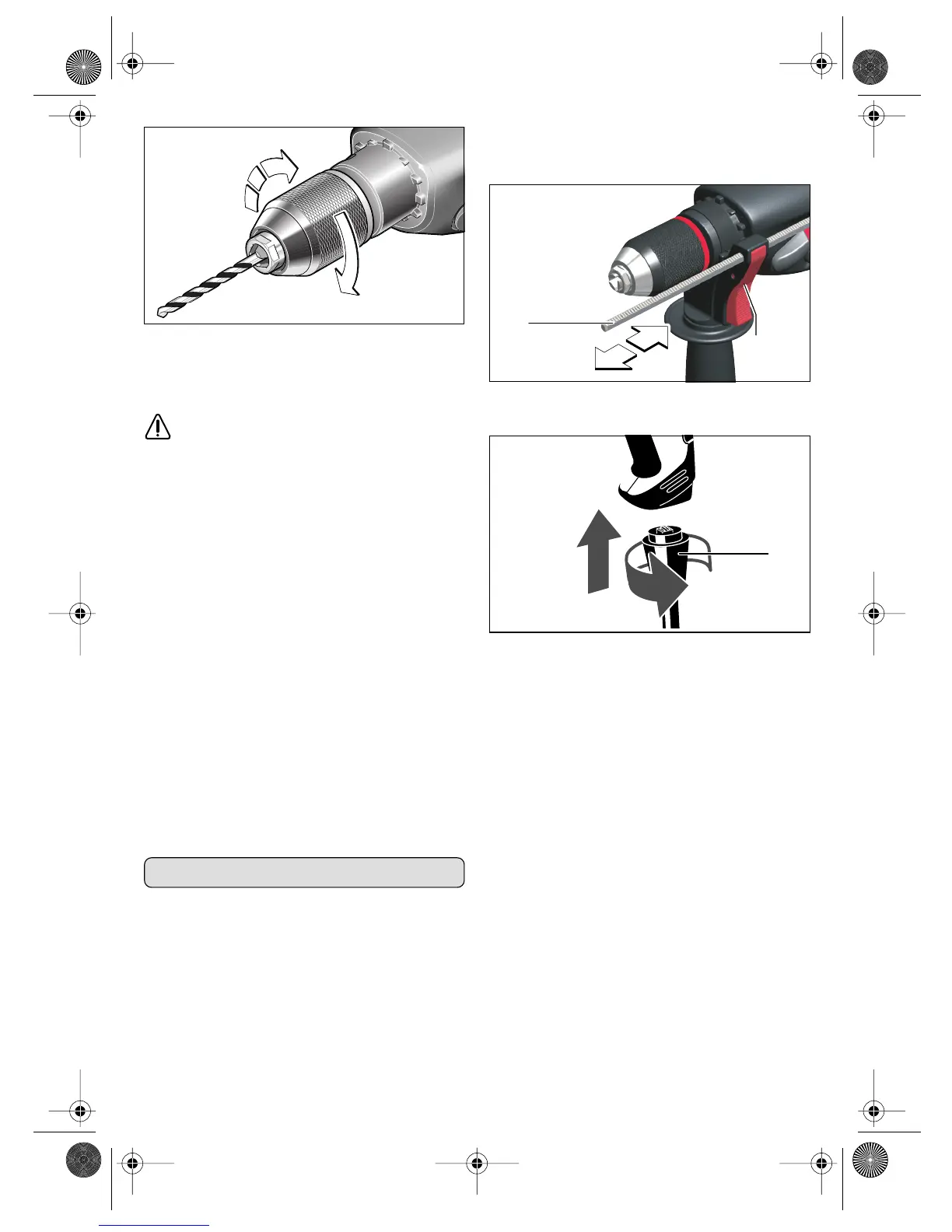

Die eigentliche Werkzeugspannung erfolgt erst
anschließend durch kräftiges Drehen der Hülse in
Richtung „ GRIP, ZU“. Dabei muss das Bohrfutter
mehrmals nacheinander hörbar „klicken“ (Pos.
➋ ).
Wenn das Bohrfutter mit einem starken Ruck
bis zum Anschlag geöffnet wurde, lässt es sich
unter Umständen nicht mehr schließen und es
ist statt dessen ein „Überrasten“ spürbar (als
wenn es überdreht wäre). In diesem Falle die
Hülse nochmals gegen Anschlag in Richtung
„AUF, RELEASE “ drehen; das Bohrfutter
lässt sich nun wieder schließen.
Werkzeug entnehmen
Bohrfutter durch Drehen der Hülse in Richtung „AUF,
RELEASE “ öffnen.
Durch die automatische Spindelarretierung kann
sich das Bohrfutter im Stillstand nicht verdrehen.
Somit kann das Bohrfutter mit nur einer Hand ohne
Gegenhalten geöffnet werden.
Zuerst wird durch das Verdrehen der Hülse die
Spannkraftsicherung gelöst, erst nach ca 1/4 Dre-
hung öffnen sich die Spannbacken und geben das
eingespannte Werkzeug frei.
Bei starker Spannung am Bohrfutterkopf mit einem
Gabelschlüssel
16 gegenhalten und dann Hülse mit
einem kräftigen Ruck von Hand lösen.
Inbetriebnahme
Netzspannung beachten: Die Spannung der Strom-
quelle muss mit den Angaben auf dem Typschild des
Gerätes übereinstimmen.
Zusatzhandgriff und Netzkabelmodul
montieren
Bei großen Bohrerdurchmessern können hohe Reak-
tionsmomente auftreten. Hier bietet der Zusatzgriff
zusätzliche Sicherheit. Der Zusatzhandgriff
12 wird
am Spindelhals
2 befestigt.
Durch Drücken der Taste
11 und Verschieben des
Tiefenanschlages
9 kann die gewünschte Bohrtiefe
eingestellt werden.
Schließen Sie das Netzkabelmodul
7 an den Hand-
griff an. Der Stecker muss einrasten.
Ein-/Ausschalten
Momentschaltung:
Einschalten: Ein-/Ausschalter 8 drücken.
Ausschalten: Ein-/Ausschalter
8 loslassen.
Dauerschaltung:
Einschalten: Ein-/Ausschalter 8 drücken und
dann Arretierknopf
6 drücken, Ein-/
Ausschalter loslassen.
Ausschalten: Ein-/Ausschalter
8 drücken und los-
lassen.
Stufenlose Drehzahlsteuerung
Die Drehzahl kann je nach Druck auf den Ein-/Aus-
schalter
8 stufenlos geregelt werden.
click
click
click
click
➊
➋
➡
➡
➡
11
9
7
