17
Caractéristiques techniques
Eléments de la machine
1 Capuchon anti-poussière
2 Douille de verrouillage
3 Bague d’arrêt du mandrin
4 Touche pour butée de profondeur
5 Butée de profondeur
6 Sélecteur de mode
7 Déverrouillage du sélecteur de mode
8 Commutateur du sens de rotation
9 Interrupteur Marche/Arrêt
10 Poignée supplémentaire
Les accessoires reproduits ou décrits ne sont pas forcément
fournis avec la machine.
Utilisation conformément
à sa destination
L’appareil est conçu pour des travaux de perçage en
frappe dans le béton, la brique et la pierre ainsi que
pour des travaux de burinage. Il peut également
sans inconvénient être utilisé pour percer le bois, les
métaux, la céramique ou les plastiques si le dispositif
de frappe a été désactivé
L’utilisateur assume toute responsabilité pour les
dommages dus à une utilisation non conforme à la
conception de la machine.
Mise en service
Tenir compte de la tension du secteur : La tension
de la source de courant doit correspondre aux indi-
cations figurant sur la plaque signalétique de
l’appareil.
Ajuster la poignée auxiliaire (voir figure A)
Toujours monter la poignée auxiliaire avant
de commencer à travailler !
Desserrer le manche de la poignée auxiliaire 10 en
le tournant.
Placer la poignée auxiliaire dans la position souhai-
tée.
Resserrer le manche de la poignée auxiliaire.
Régler la butée de profondeur
(voir figure B)
Appuyer la touche 4 pour la butée de profondeur 5.
Régler la butée selon la profondeur de perçage sou-
haitée.
Relâcher la touche pour butée de profondeur.

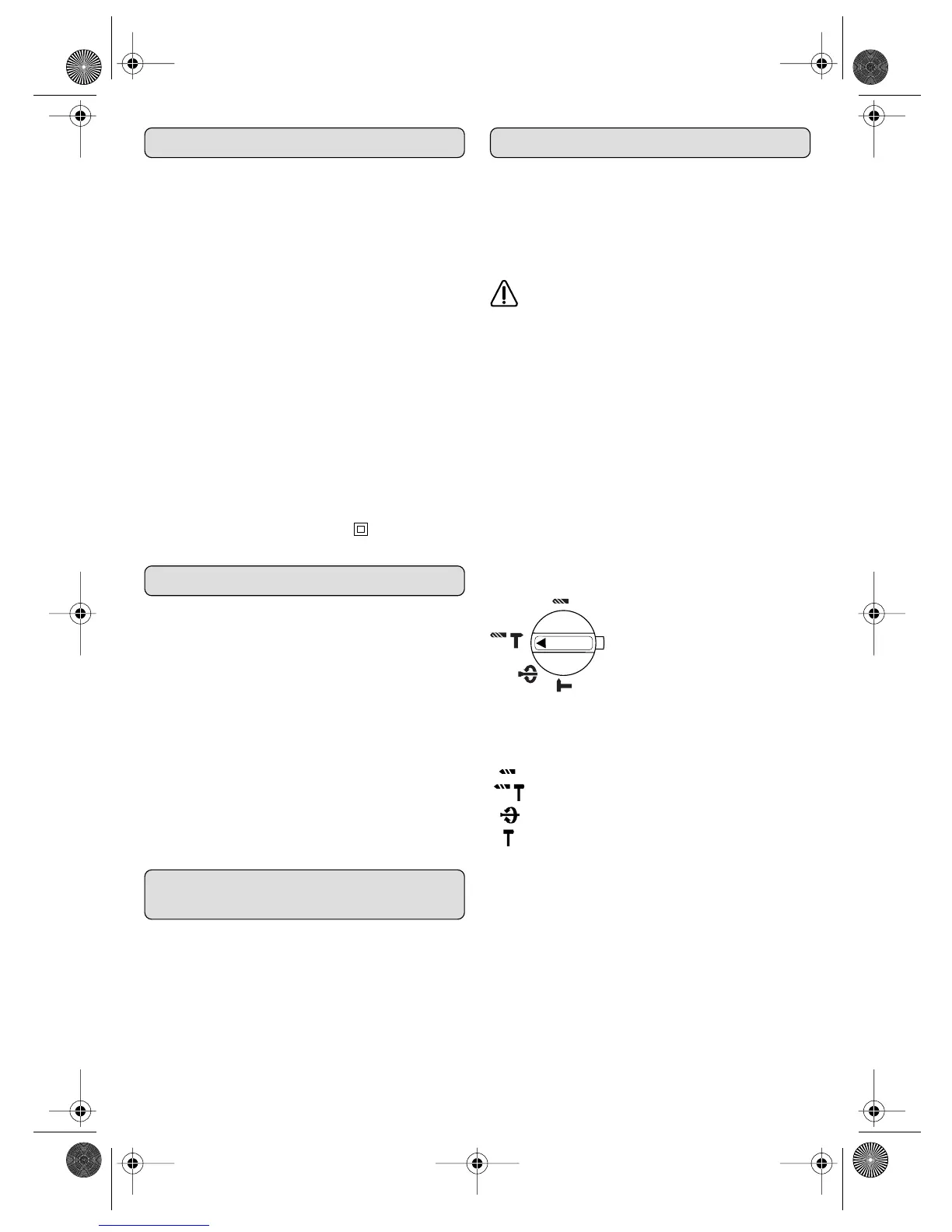

Régler le mode
N’actionner le sélecteur de
mode 6 que lorsque l’appareil
est à l’arrêt !
Appuyer sur le bouton de déverrouillage 7.
Amener le sélecteur de mode en position souhaitée
et relâcher le bouton de déverrouillage.
Perçage (sans percussion)
Perçage à percussion
Ajustage de l’outil
Burinage (avec blocage de broche)
Marteau perforateur H 26-ACM
Référence 0702 229 X
Puissance absorbée 710 W
Vitesse de rotation en
marche à vide 0–1 100 tr/min
Fréquence de frappe à vide 0 –4 200 tr/min
Energie de frappe individuelle 0 – 3,1 J
Positions du burin 51
Fixation de l’outil SDS-plus
Diamètre du col de serrage 54 mm
Puissance de perçage :
- Bois max. 30 mm
- Acier max. 13 mm
- Béton max. 26 mm
- Maçonnerie max. 65 mm
Poids (sans accessoires) env. 3,1 kg
Classe de protection / II
H 26 ACM.book Seite 17 Freitag, 25. November 2005 8:37 08
