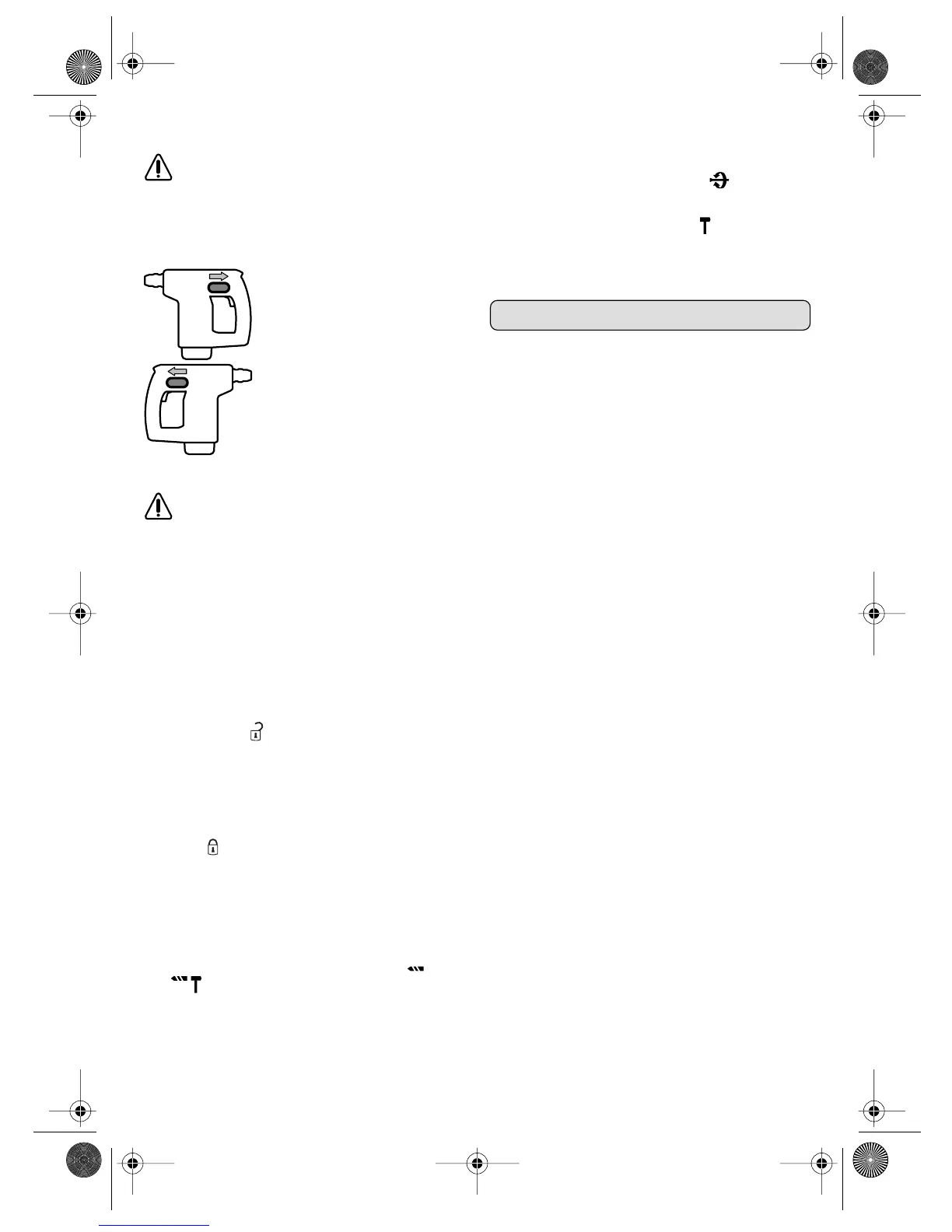

Inversion du sens de rotation
N’actionner le commutateur du sens de rota-
tion 8 qu’à l’arrêt total de l’appareil.
Le sens de rotation de l’appareil peut être modifié à
l’aide du commutateur du sens de rotation 8. Cela
n’est toutefois pas possible lorsque l’interrupteur
Marche/Arrêt 9 est actionné.
Rotation à droite
Pousser à fond le commutateur
du sens de rotation vers la gau-
che (service normal).
Rotation à gauche
Pousser à fond le commutateur
du sens de rotation vers la
droite.
Mettre en place et retirer l’outil
Utiliser exclusivement des outils pour man-
drin SDS plus® !
Avant de mettre en place l’outil, le nettoyer et le
graisser légèrement.
Introduire l’outil dans le mandrin avec un mouve-
ment de rotation jusqu’à ce qu’il s’enclenche.
Vérifier que l’outil est bien bloqué en tirant dessus.
Pour changer d’outil, pousser la douille de ver-
rouillage 2 vers l’arrière et retirer l’outil.
Changement du porte-outil (voir figure C)
Mettre l’anneau de blocage 3 dans la position de
déverrouillage en tournant et enlever le
porte-outil.
Enlever les dépôts de poussière de la broche et du
porte-outil et graisser légèrement.
Monter le porte-outil à fond sur la broche et mettre
l’anneau de blocage dans la position de ver-
rouillage en tournant.
Le porte-outil est verrouillé lorsqu’il ne peut plus être
retiré de la broche.
Perçage avec et sans percussion
Mettre en place l’outil.
Placer le sélecteur de mode 6 sur ou
sur .
Pour allumer et éteindre l’appareil et pour régler la
vitesse, actionner l’interrupteur Marche/Arrêt 9.
Burinage
Mettre en place l’outil.
Placer le sélecteur de mode 6 sur .
Tourner l’outil dans l’angle souhaité.
Placer le sélecteur de mode sur .
Pour allumer et éteindre l’appareil et pour régler la
vitesse, actionner l’interrupteur Marche/Arrêt 9.
Nettoyage et entretien
❏ Avant toute intervention sur l’appareil propre-
ment dit, toujours retirer la fiche du câble d’ali-
mentation de la prise de courant.
☞
Pour obtenir un travail sûr et satisfaisant, net-
toyer régulièrement l’appareil ainsi que ses
ouïes de refroidissement.
❏ Tenir le porte-outil toujours propre.
Changement du capuchon anti-poussière
Remplacer immédiatement un capuchon anti-pous-
sière endommagé. Il est recommandé de faire effec-
tuer ce travail par un service après-vente.
Si, malgré tous les soins apportés à la fabrication et
au contrôle de l’appareil, celui-ci présentait un
défaut, la réparation ne doit être confiée qu’à un
master-Service Würth.
Pour toute demande de renseignements ou com-
mande de pièces de rechange, nous préciser impé-
rativement le numéro de référence à 8 chiffres de la
machine.
La liste actuelle des pièces de rechange de cet appa-
reil peut être consultée sous « http://
www.wuerth.com/partsmanager » ou demandée
auprès de la succursale Würth la plus proche.
