04. INSTALLATION

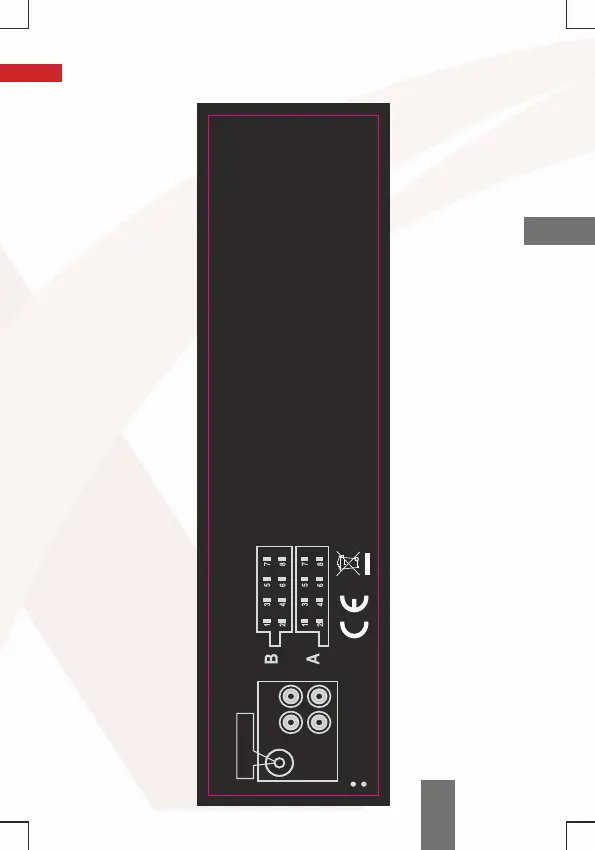

a. Diagramm
35
A1: Keine Verbindung
A2: Keine Verbindung
A3: Keine Verbindung
A4: Direkter Batterieanschluss
für Speicher, + 12V (gelb)
A5: Pilot nur für die Antenne
Auto (blau)
A6: Keine Verbindung
A7: Zündschalter,
+12V(rot)
A8: Batterie-/ GND-Rahmen (schwarz)
STROMANSCHLUSS
Antenneneingang
Weiß
Czerwon
Linker Audioausgang (weiß)
Rechter Audioausgang (rot)
4 LAUTSPRECHER ANSCHLIESSEN
UKW-RADIO UND MP3-PLAYER
SCHALTPLAN
B/1. Rechter hinterer Lautsprecherausgang + (lila)
B/2. Rechter hinterer Lautsprecherausgang - (schwarz und lila)
B/3. Rechter vorderer Lautsprecherausgang (grau)
B/4. Rechter vorderer Lautsprecherausgang (schwarz und grau)
B/5. Lautsprecherausgang vorne links + (weiß)
B/6. Lautsprecherausgang vorne links - (schwarz und weiß)
B/7. Lautsprecherausgang hinten links + (grün)
B/8. Ausgang des linken hinteren Lautsprechers -
(schwarz und grün)
DE
