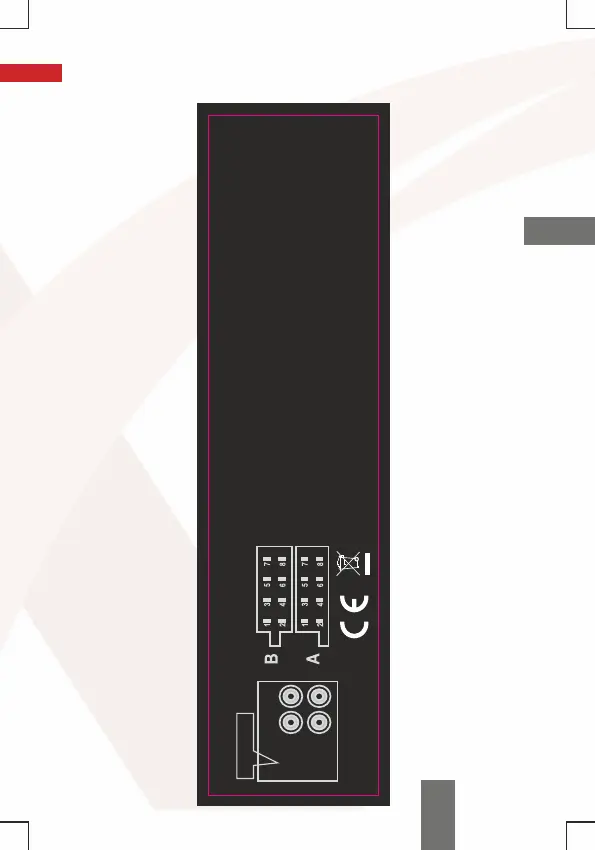

04. INSTALACE
a. Diagram
49
A1: Žádné připojení
A2: Žádné připojení
A3: Žádné připojení
A4: Přímé připojení baterie
pro paměť, + 12V (žlutá)
A5: Pilot pouze pro anténu
auto (modrá)
A6: Žádné připojení
A7: Spínač zapalování,
+ 12V (červený)
A8: Rám baterie / GND (černý)
Anténní vstup
Bílá
Červená
Levý zvukový výstup (bílý)
Pravý zvukový výstup (červený)
PŘIPOJENÍ 4 REPRODUKTORŮ
FM RÁDIO A MP3 PŘEHRÁVAČ
SCHÉMA KABELÁŽE
B/1. Výstup pravého zadního reproduktoru + (fialový)
B/2. Výstup pravého zadního reproduktoru - (černý a fialový)
B/3. Výstup pravého předního reproduktoru (šedý)
B/4. Výstup pravého předního reproduktoru (černý a šedý)
B/5. Výstup levého předního reproduktoru + (bílý)
B/6. Výstup levého předního reproduktoru - (černobílý)
B/7. Výstup levého zadního reproduktoru + (zelený)
B/8. Výstup levého zadního reproduktoru - (černá a zelená)
ZAPOJENÍ NAPÁJENÍ
