04. INSTALACJA

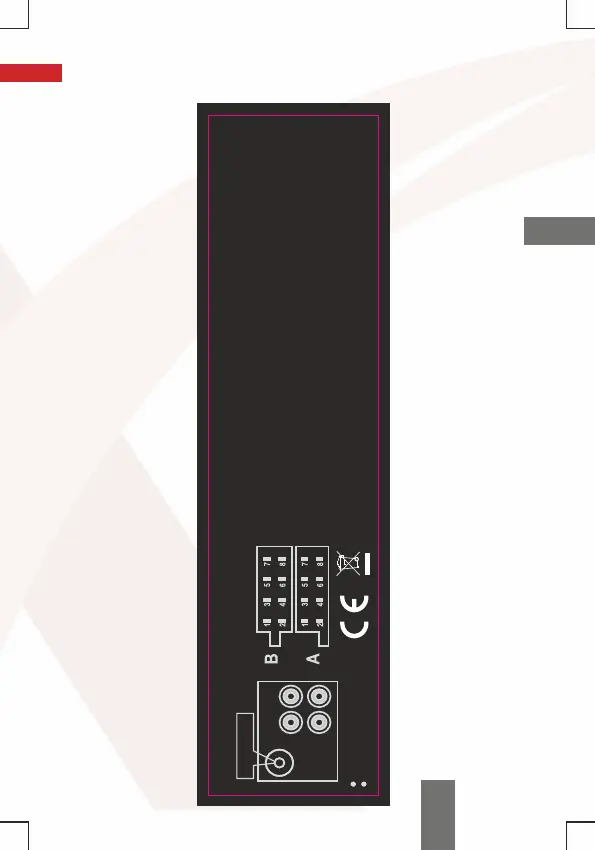

a. Diagram
A1: Brak połączenia
A2: Brak połączenia
A3: Brak połączenia
A4: Bezpośrednie połączenie baterii
dla pamięci,+12V(Żółty)
A5: Pilot tylko dla anteny
samochodowej (Niebieski)
A6: Brak połączenia
A7: Przełącznik zapłonu,
+12V(Czerwony)
A8: Bateria/rama GND (Czarny)
PODŁĄCZENIE ZASILANIA
Wejście antenowe
Biały
Czerwony
Lewe wyjście audio (Biały)
Prawe wyjście audio (Czerwony)
PODŁĄCZENIE 4 GŁOŚNIKÓW
RADIO FM I ODTWARZACZ MP3
DIAGRAM OKABLOWANIA
B/1. Wyjście prawego tylnego głośnika + (purpurowy)
B/2. Wyjście prawego tylnego głośnika - (czarno-purpurowy)
B/3. Wyjście prawego przedniego głośnika + (szary)
B/4. Wyjście prawego przedniego głośnika - (czarno-szary)
B/5. Wyjście lewego przedniego głośnika + (biały)
B/6. Wyjście lewego przedniego głośnika - (czarno-biały)
B/7. Wyjście lewego tylnego głośnika + (zielony)
B/8. Wyjście lewego tylnego głośnika - (czarno-zielony)
7
PL
