xpr EX5 - UK Connecting CODIX Peripherals; Connecting INOX Reader; Connecting MINI Reader; Connecting VKP Peripheral

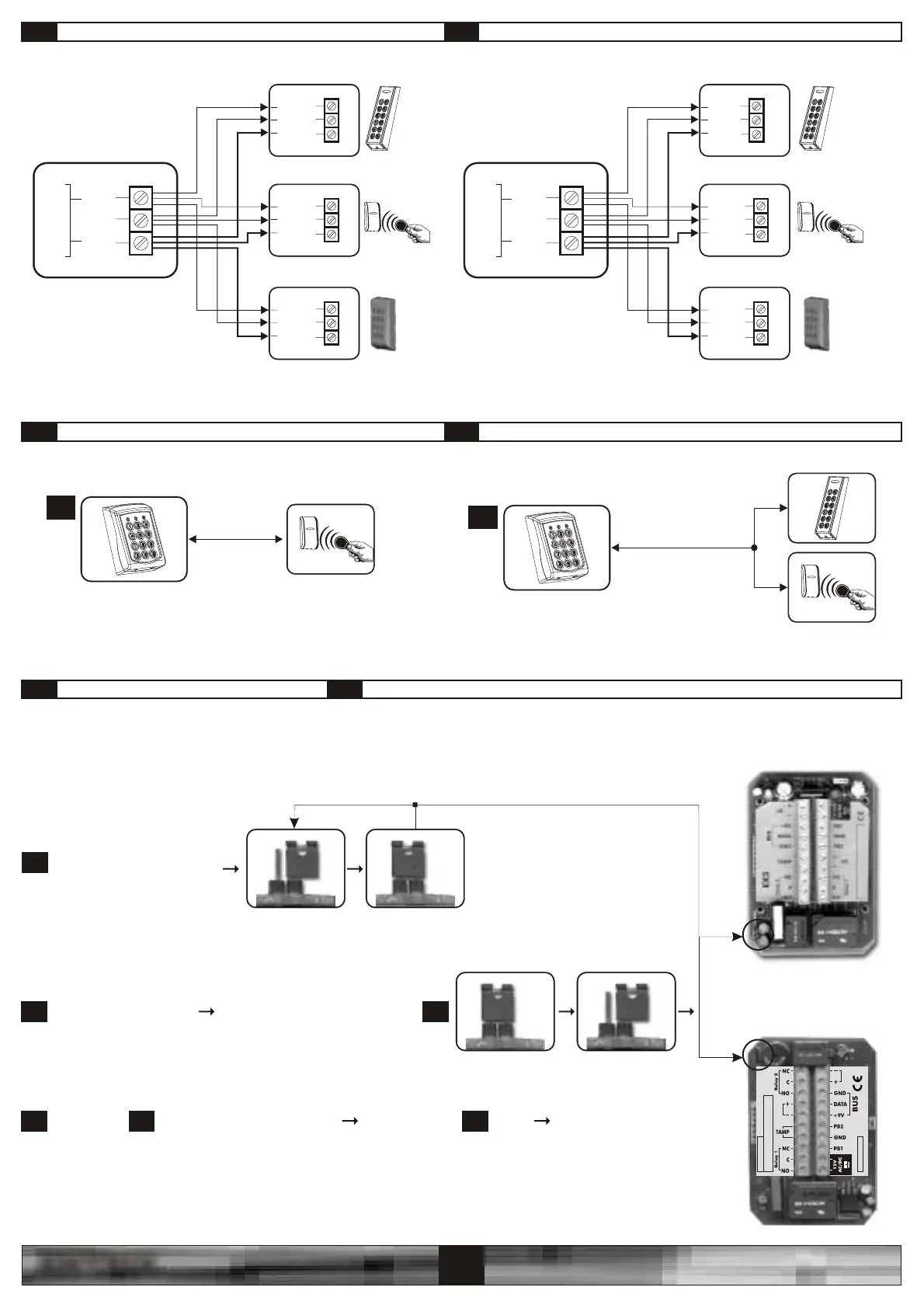

Connecting CODIX peripherals CODIXConnexion des périphériques
UK
ENTRIX
4
FR
EX5
+9V
DATA
CODIX
BUS
GND
+9V
DATA
GND
+9V
DATA
GND
INOX
MINI
VKP
a.
Max. 200m
MINI
EX5/EX5P
Max. 100m
b.
Cable Distance with readers Distance du câble avec les lecteurs
UK
FR
EX5P
+9V
DATA
CODIX
BUS
GND
+9V
DATA
GND
INOX
MINI
VKP
+9V
DATA
GND
+9V
DATA
GND
+9V
DATA
GND
Redefining Master code Redéfinition du code Maître
1.
2.
4.
000
3.
5.
A
+
6.
B
Ex: 000 + 2578 + A + B
Ex (nouveau code maître 2578) : 000 + 2578 + A + B
Disconnect power
Débranchez l'alimentation
Reconnect power
Rebranchez l'alimentation
Beep Beep ... + Yellow LED blinks
Bip Bip ... + Led jaune clignote
Yellow LED ON + Long beep
LED jaune ALLUMEE + Long bip
New Master code
Nouveau Code Maitre
Beep Beep
Bip Bip
Yellow LED OFF
LED jaune ETEINTE
UK
FR
It is possible to redefine and restore the default setting, if the Master code is forgotten.
Pour changer le code Maître ou en cas de perte de ce dernier, il est possible de le redéfinir suivant les étapes ci-dessous
EX5P
EX5/EX5P
MINI
INOX
LRD G
DG/PS/0009 IS-01
LRD R
DG/PS/0009 IS-01
EX5P
