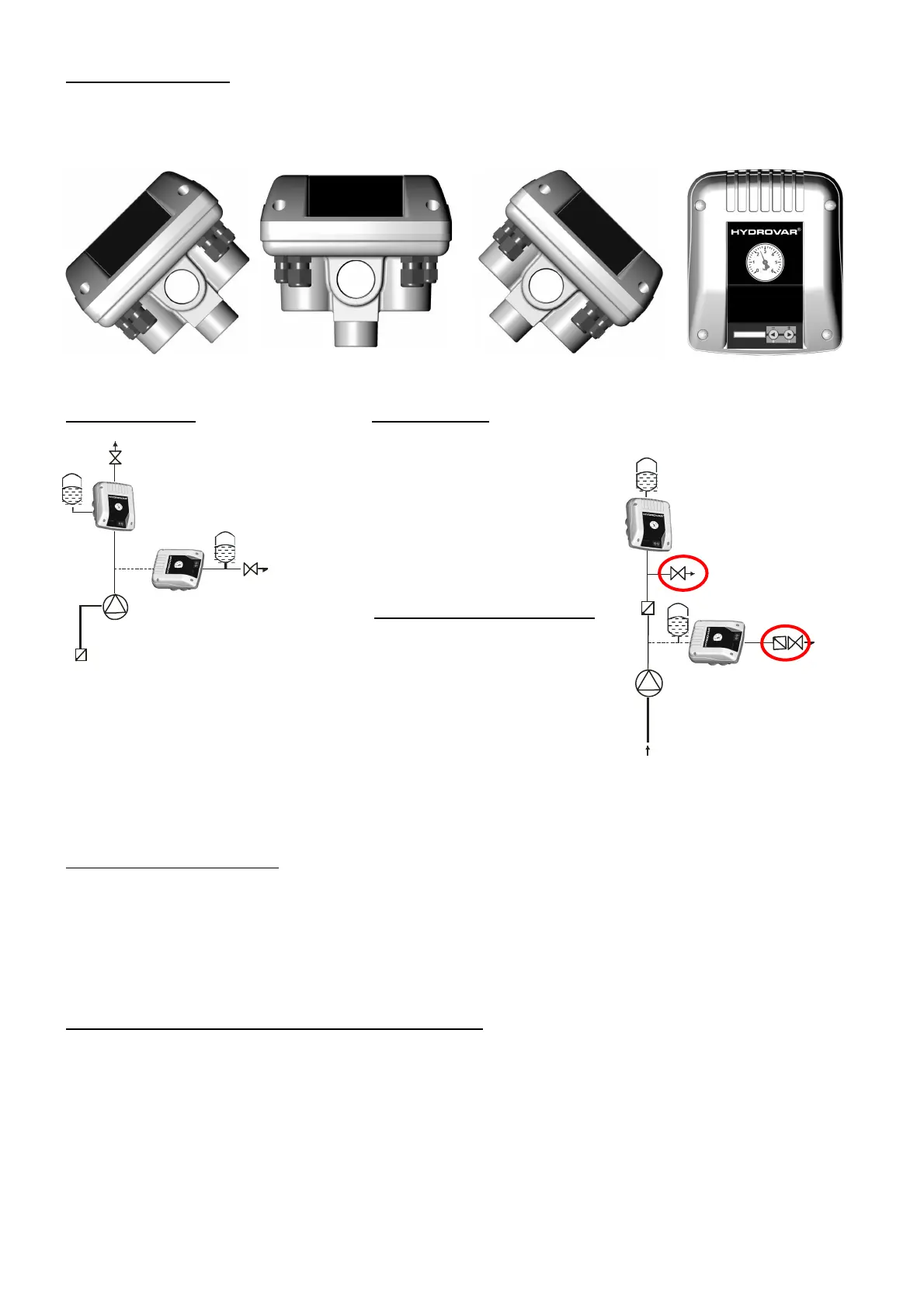

Possibilità di montaggio
con inclinazione max. 45°
verso sinistra
montaggio orizzontale con inclinazione max. 45°
verso destra
montaggio verticale
montaggio corretto montaggio errato
ERRATO –
Hydrovar-Watercooled
non viene attraversato dal liquido,
punto di prelievo
davanti all’Hydrovar-
Watercooled
Raffreddamento insufficiente!
ERRATO – Valvola di
non ritorno montata dopo
l’Hydrovar-Watercooled,
punto di misura errato
per la pressione del
sistema con
conseguente mancanza
di fermata nel caso di
richiesta nulla.
Avvertenze generali di impiego
L’Hydrovar-Watercooled è idoneo per la modulazione della velocità del motore fino ad una pressione massima di
regolazione del sistema di 6 bar. Può essere utilizzato in pozzi, impianti per acqua industriale o come sistema di
pressurizzazione, a condizione che vengano utilizzate pompe idonee con motori Classe F a corrente trifase
connessi a triangolo (3x230 VAC).
Montaggio nella linea di mandata con serbatoio a membrana
Nelle applicazioni per alimentazione d’acqua o pressurizzazione, è necessario montare una valvola di non ritorno e
un serbatoio a membrana.
Per poter misurare o regolare la pressione istantanea dell’impianto si deve sempre montare la valvola di non
ritorno prima dell’Hydrovar-Watercooled.
Sul raccordo non utilizzato si può montare un serbatoio a membrana, prima o dopo l’Hydrovar-Watercooled. Non
montare mai la valvola di non ritorno tra il serbatoio a membrana e l’Hydrovar-Watercooled.
Se si utilizza l’Hydrovar-Watercooled, non è necessario prevedere un serbatoio di grande volume. Scegliere
sempre un serbatoio a membrana in grado di resistere alla pressione dell’impianto. Il serbatoio a membrana deve
avere una capacità in litri pari almeno al 10% del valore della portata massima (in l/min) della pompa utilizzata.
