8
2 3 4
1
X4
b) Collegare il cavo di allacciamento del motore e il cavo di alimentazione come indicato nello schema dei
collegamenti.
c) Allacciare il cavo di comando per il contatto di abilitazione esterno e il termistore (PTC), oppure
cortocircuitare i terminali non necessari.
Tipo pressacavo Diametro cavo
compatibile
Pezzi
M20x1,5 6-12 [mm] 1
M16x1,5 5-10 [mm] 2
M12x1,5 3,5-7 [mm] 1
Non collegare la massa dell’elettronica con altri potenziali di tensione!
Esiste un solo isolamento per la tensione di comando. Tra la massa e la tensione di
comando possono presentarsi tensioni >100VAC!
Per questo motivo è necessario provvedere ad un doppio isolamento per gli interruttori o i
relè collegati.

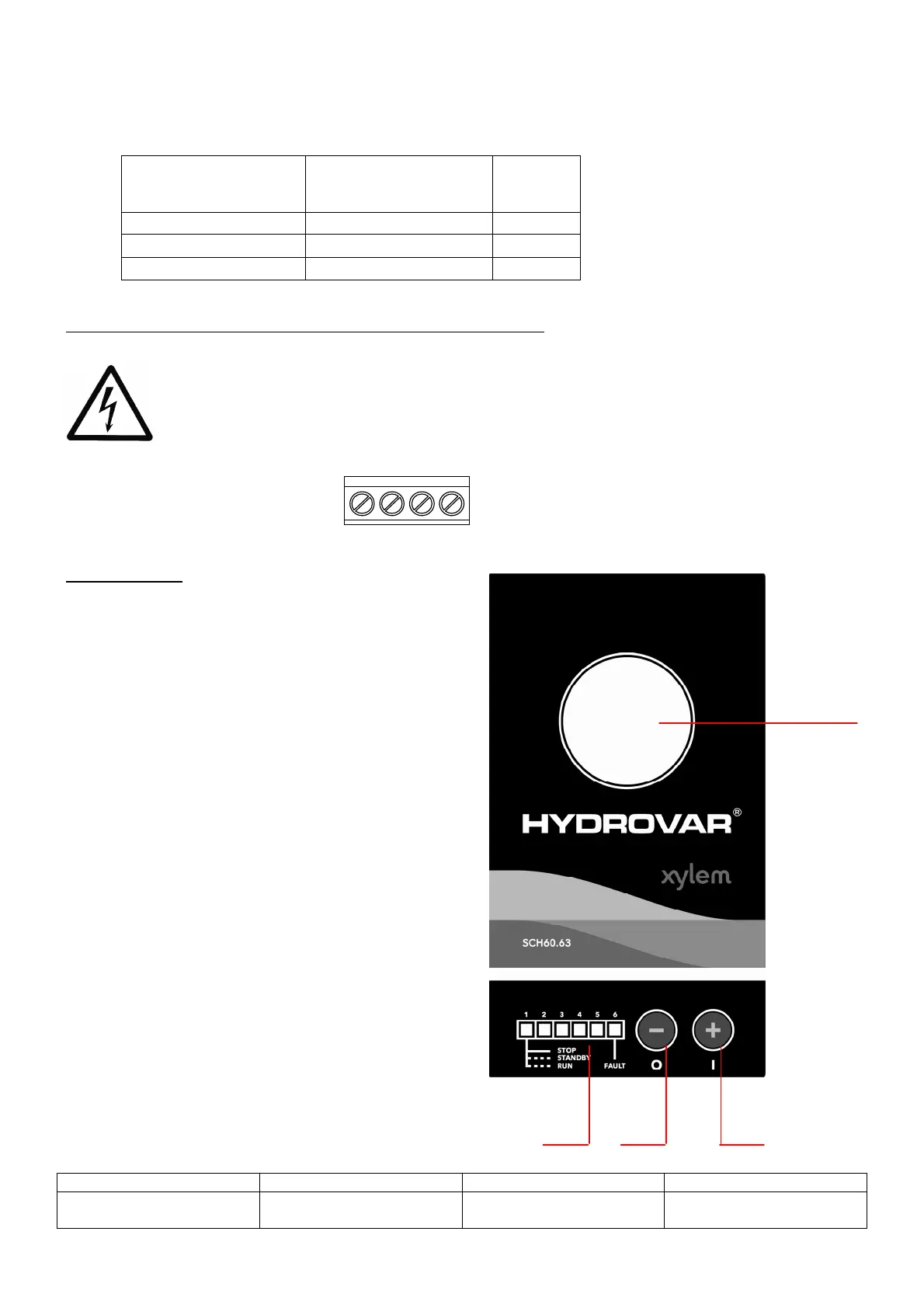

Morsettiera:
1 Massa
2 On/Off esterno
3 Massa
4 Termistore
Etichetta frontale
1 2 3 4
Indicatore pressione
impianto/sistema
• Indicatori LED
• Codice errore
• Tasto Stop
• Ridurre
• Tasto Start
• Aumentare
