BEVEZETÉS
A CMCO Industrial Products GmbH a legújabb és általánosan elfogadott mérnöki
szabványok szerint készíti termékeit. A helytelen használat azonban veszélyeztetheti a
felhasználó vagy mások életét és testi épségét, valamint az emelőszerkezet vagy
egyéb vagyontárgyak károsodásához vezethet.
Az üzemeltető személyzet megfelelő és szakszerű utasításáért az üzemeltető cég felel.
Ennek érdekében minden kezelőnek az első működtetés előtt figyelmesen el kell
olvasnia az alábbi üzemeltetési utasításokat.
Az üzemeltetési utasítások megismertetik a felhasználót a termékkel és a termék
maximális kihasználásának módjával.
Az üzemeltetési utasítások fontos információkat tartalmaznak a termék biztonságos,
helyes és gazdaságos használatáról. Az utasítások betartásával elkerülhetők a
veszélyhelyzetek, csökkenthetők a javítási költségek és az állásidők, valamint
növelhető a termék megbízhatósága és élettartama. Az üzemeltetési kézikönyv mindig
legyen hozzáférhető a termék működtetésének helyén. Az üzemeltetési utasításokon
és az adott ország balesetvédelmi törvényein kívül be kell tartani a biztonságos és
szakszerű munkavégzés általánosan elfogadott előírásait is.
A termék működtetéséért, karbantartásáért vagy javításáért felelős személyzetnek el
kell olvasnia, meg kell értenie és be kell tartania az üzemeltetési utasításokat. Az
óvintézkedések csak akkor garantálják a szükséges biztonságot, ha a terméket
helyesen működtetik, az üzembe helyezést és/vagy karbantartást pedig az útmutatások
szerint hajtják végre. Az üzemeltető vállalat köteles gondoskodni a termék biztonságos
és problémamentes működtetéséről.
MEGFELELŐ MŰKÖDTETÉS
A teheremelő szerelék gyorscsatlakozási pontot biztosít, lehetővé teszi a kötél
átirányítását, és további csigasorok használatával csigarendszert lehet vele kialakítani.
Az előírtaktól eltérő vagy azokat felülmúló használat helytelennek minősül. A Columbus
McKinnon Industrial Products GmbH nem vállal semmilyen felelősséget az ilyen
használatból eredő károkért. A kockázatot egyedül a felhasználó vagy az üzemeltető
vállalat viseli.
Az egységen megadott terhelési kapacitás a maximális terhelhetőséget mutatja. A
terhelési kapacitás ezen kívül függ a használt csigasoroktól és a munkaszerelék
típusától.
A felhasznált sodronykötél használatát és karbantartását a DIN 15020 2. lap szerint kell
felügyelni.
Az üzemeltető vállalat feladata, hogy kiválassza és méretezze a megfelelő
tartószerkezetet.
A csatlakozási pontot és ennek tartószerkezetét a várható legnagyobb terhelésre (az
egység önsúlya + a terhelhetőség) kell tervezni.
A teheremelő szereléket úgy kell a csatlakozási ponton elhelyezni, hogy szabadon egy
vonalba állhasson a bemenő és kimenő kötélágak között.
A kezelőnek kell gondoskodni arról, hogy az emelőszerkezet felfüggesztése olyan
módon történjen, hogy az egység használata során az egység, a felfüggesztés vagy a
teher ne veszélyeztesse a saját vagy mások testi épségét.
A kezelő csak azután kezdheti el a teher mozgatását, hogy a terhet megfelelően
rögzítették és a veszélyzónát minden személy elhagyta.
Függesztett teher alatt tilos tartózkodni vagy áthaladni.
A felemelt vagy befogott terhet nem szabad hosszú ideig felügyelet nélkül vagy
felemelt/befogott állapotban hagyni.
Az emelőszerkezetet -10°C - +50°C környezeti hőmérsékleti tartományban lehet
használni. Extrém üzemeltetési körülmények esetén vegye fel a kapcsolatot a
gyártóval.
Vegye fel a kapcsolatot a gyártóval, ha az emelőszerkezetet speciális környezetben
(magas páratartalom, sós, maró, lúgos levegő) kívánják használni vagy veszélyes
árukat (pl. olvadt anyagok, radioaktív anyagok) kezelnek.
A kötelet kizárólag teljesen üzemképes és megfelelően méretezett visszaterelő csigával
szabad visszatéríteni.
Horgok és/vagy kötélhurkok vagy láncok használatakor ügyeljenek ezek helyes
méretezésére.
Teher rögzítéséhez kizárólag jóváhagyott és minősített emelőfelszerelést használjanak.
A helyes üzemeltetés a kezelési utasítások betartását és a karbantartási utasítások
betartását foglalja magában.
Működési hiba vagy rendellenes zaj esetén azonnal állítsák le az emelőszerkezetet.
HELYTELEN ÜZEMELTETÉS
(A lista nem teljes)
Ne lépjék túl az egység névleges terhelését.
Ne hagyják, hogy a teher leessen, amikor a kötél laza, mert ilyenkor fennáll a
kötélszakadás veszélye.
A teheremelő szereléket csak olyan sodronykötelekkel szabad használni, melyek
átmérője megfelel az azonosító táblán található adatoknak.
A címkéket, figyelmeztető jelzéseket vagy az azonosító táblát tilos eltávolítani vagy
eltakarni (pl. öntapadós címkével).
Terhek szállításakor ügyeljenek rá, hogy ne lengjenek ki és ne érjenek más tárgyakhoz.
A terhet nem szabad olyan területre mozgatni, melyet a kezelő nem lát be. A kezelő
szükség esetén vegyen igénybe segítséget.
Tilos az egységen hegesztést végezni. Az egységet soha ne használják földelésként
hegesztésnél.
Tilos a burkolat és/vagy a horog oldalirányú húzása, azaz oldalirányú terhelése.
A gyártó megkérdezése nélkül módosított egységet tilos használni.
Ne használják a teheremelő szereléket személyszállításra.
Ne kössenek csomót a kötélre, és ne toldják / rövidítsék meg kötélszorítók, csavarok
vagy hasonlók használatával. A köteleket tilos javítani.
Tilos eltávolítani a kiakadásgátlót a horogról.
A terhet soha ne helyezzék a horog csúcsára. Az emelőfelszerelés mindig a horog
nyergében üljön.
Nem szabad hagyni, hogy a teher a saját tengelye körül körbeforduljon, mivel a kötél és
a teherhorog nem alkalmas a csatlakoztatott teher megfordítására. Ha szükség van a
terhek normál üzemeletetés közbeni megfordítására, csavarodásmentes forgórészt kell
használni, vagy a gyártótól kell tanácsot kérni. Meg kell előzni a kötél
megcsavarodását, mivel ez az egység meghibásodásához és a kötél sérüléséhez
vezethet.
Ügyeljenek rá, hogy a horog biztonságosan rögzítse a mozgatható oldallemezt.
Ha használnak kötelet, ügyeljenek a helyes méretezésre. Be kell tartani a
kötélhajtásokra vonatkozó DIN 15020-as szabvány előírásait.
A teheremelő szerelék horgába egyszerre csak egy terhet szabad függeszteni.
Soha ne nyúljon mozgó alkatrészekhez.
Ügyeljenek rá, hogy az egység ne zuhanjon le nagy magasságból. Mindig helyezzék
megfelelően a talajra.
Az egységet tilos robbanásveszélyes környezetben használni.
ÖSSZESZERELÉS
A csatlakozási pont megvizsgálása
Az emelőszerkezet csatlakozási pontját úgy kell kiválasztani, hogy az azt tartó
szerkezet megfelelően stabil legyen és a várható erőhatások biztonságosan
elnyelődhessenek.
Ügyelni kell rá, hogy az egység teher alatt is szabadon egy vonalba állhasson, ezzel
elkerülve a meg nem engedett további terhelést.
Az üzemeltető vállalat feladata, hogy kiválassza és méretezze a megfelelő
tartószerkezetet.
FIGYELEM! Ha az emelőszerkezetet visszaterelő csigákkal (csigasor elv alapján)
együtt használják, a támasztószerkezetre a teher tömegének sokszorosa
nehezedhet!
ÁTVIZSGÁLÁS AZ ELSŐ ÜZEMELTETÉS ELŐTT
A terméket, beleértve a tartószerkezetet, szakképzett személynek* kell átvizsgálnia az
első üzemeltetés előtt, az újbóli üzembe helyezés előtt és jelentős változtatások után.
Az átvizsgálás általában vizuális vizsgálatot és a működés ellenőrzését jelenti. A
vizsgálatok célja az emelőszerkezet megfelelő állapotának, beállításának és üzemkész
állapotának ellenőrzése, a hibák vagy sérülések észlelése és kijavítása.
*Szakképzett személy lehet például a gyártó vagy a szállító karbantartási mérnöke. A
vállalat azonban dönthet úgy, hogy az ellenőrzést kizárólag az ő megfelelően képzett
szakemberei végezhetik.
FIGYELEM! A sodronykötelek kezelésekor mindig viseljenek védőkesztyűt!
ÁTVIZSGÁLÁS A HASZNÁLAT ELŐTT
Használat előtt ellenőrizzék, hogy nincs-e látható sérülés, például deformálódás, felületi
repedés, kopás vagy korrózió az egységen, ide értve a felfüggesztést, a berendezést
és a tartószerkezetet. Ezen felül, meg kell vizsgálni a féket és ellenőrizni kell, hogy az
emelőszerkezet és a teher megfelelően van-e rögzítve.
A csatlakozási pont átvizsgálása
Az emelőszerkezet csatlakozási pontját úgy kell kiválasztani, hogy az azt tartó
szerkezet megfelelően stabil legyen és a várható erőhatások biztonságosan
elnyelődhessenek.
Ügyelni kell rá, hogy az egység teher alatt is szabadon egy vonalba állhasson, ezzel
elkerülve a meg nem engedett további terhelést.
Az üzemeltető vállalat feladata, hogy kiválassza és méretezze a megfelelő
tartószerkezetet.
FIGYELEM! Ha az emelőszerkezetet visszaterelő csigákkal (csigasor elv alapján)
együtt használják, a tartószerkezetre a teher tömegének sokszorosa nehezedhet!
A kötél átvizsgálása
FIGYELEM! A sodronykötelek kezelésekor mindig viseljenek védőkesztyűt!
Ellenőrizzék, hogy a kötélen nincs-e külső sérülés, deformálódás, csomó, törött huzal
vagy kötélszál, benyomódás, kitüremkedés, rozsda (korrózió), a kötél
végcsatlakozásainak erőteljes túlmelegedése vagy erős kopása. A kötél sérülése a
kötélhúzó meghibásodásához és maradandó károsodásához vezethet. A kiálló, törött
huzal sérülést okozhat.
Ha olyan kisebb sérülést találnak, amely miatt még nem kell a kötelet kicserélni,
sűrűbben kell végrehajtani a vizsgálatokat. I462
A horog átvizsgálása
A függesztő, illetve a teherhorgot át kell vizsgálni, hogy nincs-e rajta repedés,
deformálódás, sérülés, kopás vagy korrózió. A kiakadásgátló szabadon mozogjon és
legyen teljesen működőképes.
Működés vizsgálata
Mielőtt az egységet üzembe helyezik, terheletlen állapotban ellenőrizzék a kötélhajtás
működését.
ÜZEMELTETÉS
Üzembe helyezés, szervizelés, üzemeltetés
Az emelőszerkezet üzembe helyezésével, szervizelésével vagy üzemeltetésével csak
megfelelő oktatásban részesített és szakképzett kezelőket lehet megbízni. A kezelőket
a vállalat jelöli ki. A kezelőknek ismerniük kell az adott országban érvényes biztonsági
előírásokat.
Sodronykötél bevezetése
A sodronykötél bevezetése előtt ellenőrizzék, hogy a kötél átmérője illeszkedik-e a
kötélkerékhez (XX. táblázat). A teheremelő szerelék horgát forgassák el 90°-kal oldalra,
hogy a horog biztosítónyúlványa a kötélkerék felé forduljon, és a mozgatható oldalrészt
ki lehessen nyitni. A sodronykötél bevezetése után zárják vissza a mozgatható
oldalrészt, és a horgot fordítsák vissza a húzás irányába, hogy a mozgatható oldalrész
biztosan rögzüljön.
ÁTVIZSGÁLÁS, SZERVIZELÉS ÉS JAVÍTÁS
A nemzeti és nemzetközi balesetmegelőzési és biztonsági előírások alapján, a
teheremelő szerelékek átvizsgálását végre kell hajtani:
• az üzemeltető vállalat kockázatbecslése alapján
• az első üzemeltetés előtt
• az egység leállás utáni újbóli üzembe helyezése előtt
• jelentős változtatások után
• legalább évente egyszer, melyet szakavatott személy végez.
FIGYELEM! Bizonyos üzemeltetési körülmények (pl. galvanizáló üzemben történő
üzemeltetés) gyakoribb átvizsgálásokat tehetnek szükségessé.
A javítási munkákat csak eredeti Yale pótalkatrészeket használó szakszerviz hajthatja
végre. Az átvizsgálás általában vizuális vizsgálatot és a működés ellenőrzését jelenti. A
vizsgálatok célja a biztonsági eszközök állapotának és működőképességének
ellenőrzése, az egység, felfüggesztés, berendezés és támasztó szerkezet állapotának
megvizsgálása a sérülés, kopás, korrózió és bármilyen változás tekintetében.
Az első üzembe helyezés előtti és a periodikus átvizsgálásokat dokumentálni kell (pl. a
CMCO által kibocsátott megfelelőségi tanúsítvány mappájában).
Szükség esetén az átvizsgálások és javítások eredményét hitelesíteni kell. Ha az 1
tonnánál nagyobb kapacitású emelőszerkezetet haladóműre vagy haladóműbe
szerelték, és ha az emelőszerkezetet az emelt teher egy vagy több irányban történő
mozgatására használják, a felszerelés darunak minősül, és további átvizsgálásokat kell
végrehajtani az előírások szerint.
A festés sérüléseit ki kell javítani, hogy elkerüljék a korróziót. Minden illesztést és
csúszó felületet finoman zsírozni kell. Erős szennyeződés esetén az egységet meg kell
tisztítani.
Az egységen legkésőbb 10 év használat után általános generáljavítást kell
végrehajtani.
Gondosan ellenőrizzék a sodronykötél és a felfüggesztés méreteit.
FIGYELEM! Alkatrészek cseréje után újabb átvizsgálást kell végeznie szakavatott
személynek.
A sodronykötél átvizsgálása
A sodronykötelek karbantartásakor és átvizsgálásakor be kell tartani a kötélhajtásokra,
és működtetésük közbeni felügyeletre vonatkozó alapelveket tartalmazó DIN 15020
szabványt és a vonatkozó nemzetközi és nemzeti előírásokat.
A sodronykötél karbantartása
A munkanap végén tisztítsák meg a sodronykötelet teljes hosszában a durva
szennyeződésektől (beleértve az emelőberendezésben vagy a teheremelő szerelékben
lévő kötélrészt is), és finoman zsírozzák újra a korrózió elkerülése érdekében.
A teherhorog átvizsgálása
Legalább évente egyszer ellenőrizzék, hogy nincs-e felületi repedés, deformálódás,
sérülés, kopás vagy korrózió a horgon. Bizonyos üzemeltetési körülmények gyakoribb
átvizsgálásokat tehetnek szükségessé.
Az előírásoknak meg nem felelő horgokat azonnal ki kell cserélni. Tilos a horgokat
hegeszteni, például kopás vagy sérülés kijavításának céljával. A horgokat ki kell
cserélni, amikor a horog szája 10%-ot meghaladó mértékben szétnyílt vagy amikor a
névleges méret kopás eredményeként 5%-kal csökkent. A névleges méreteket és a
kopási határértékeket a 2. táblázat tartalmazza. Ha elérik valamelyik határértéket, az
alkatrészt ki kell cserélni.
A javítási munkákat csak eredeti Yale pótalkatrészeket használó szakszerviz
hajthatja végre.
Javítás vagy hosszabb állásidő után az emelőszerkezetet az újbóli üzembe helyezés
előtt át kell vizsgálni.
Az ellenőrzést az üzemeltető vállalatnak kell kezdeményeznie
SZÁLLÍTÁS, TÁROLÁS, LESZERELÉS ÉS KIDOBÁS
Az egység szállításakor tartsák be az alábbiakat:
• Az egységet ne ejtsék le, ne dobálják. Mindig óvatosan rakják le.
• A láncot távolítsák el az egységből.
• Alkalmazzanak megfelelő szállítóeszközöket. Ezek a helyi körülményektől függenek.
Az egység tárolásakor vagy ideiglenes üzemen kívül helyezésekor tartsák be az
alábbiakat:
• Az egységet tiszta és száraz helyen tárolják.
• Az egységet (beleértve az összes tartozékot is) megfelelő burkolattal védjék a
szennyeződéstől, nedvességtől és sérüléstől.
• A horgokat védjék a korróziótól.
• Ha az üzemeltetés szüneteltetése után újra használni kívánják a gépet, először
szakavatott személynek kell azt átvizsgálnia.
Kidobás
A használatból kivont egységet a vonatkozó jogszabályok szerint hasznosítsák újra
vagy dobják ki.
A www.cmco.eu oldalon további információkat találhatnak és használati
utasításokat tölthetnek le.

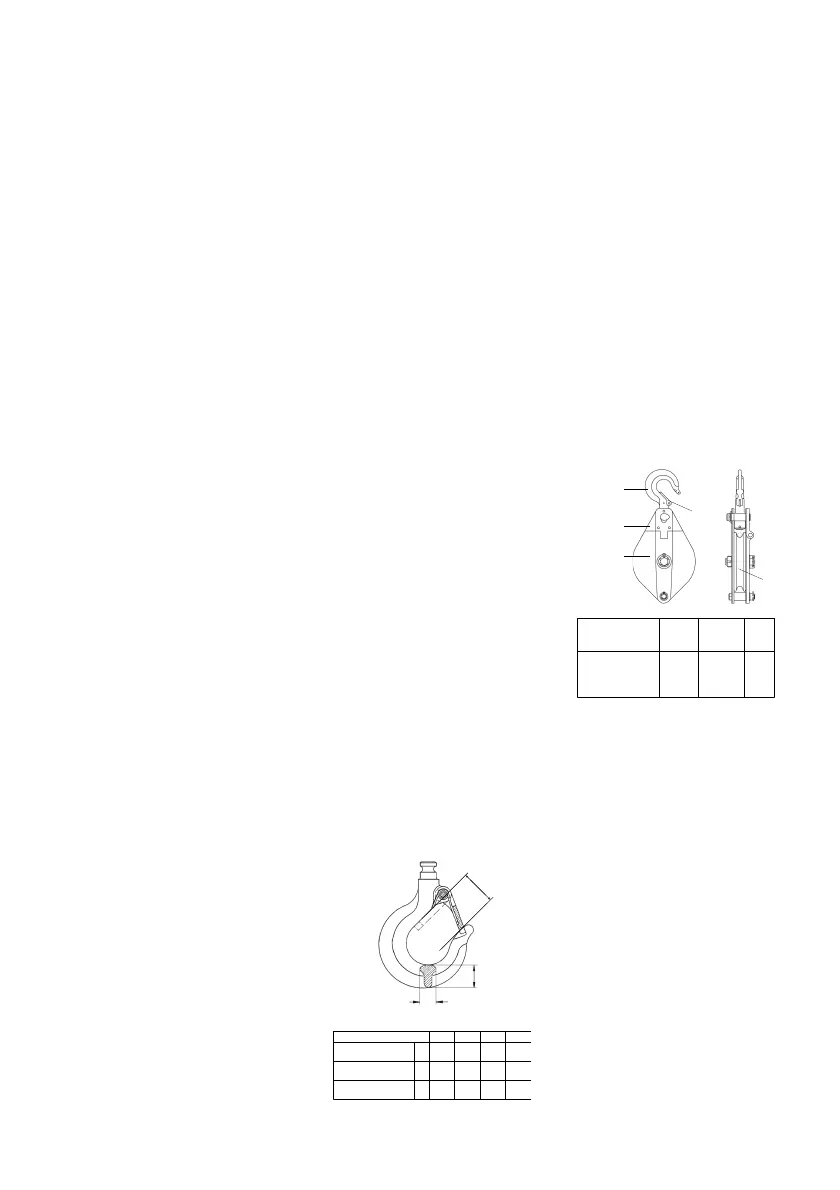

Hakenmaße / Hook dimensions
Drahtseilkloben / Pulley blocks
1000 2000 3200 6400
Hakenöffnungsmaß / Hook opening
Hakenöffnungsmaß / Hook opening
a
nom.
a
max.
[mm]
[mm]
23,0
25,3
27,0
29,7
31,0
34,1
42,0
46,2
Maß Hakenbreite / Hook width
Maß Hakenbreite / Hook width
b
nom.
b
min.
[mm]
[mm]
17,0
16,2
24,0
22,8
28,0
26,6
35,0
33,3
Maß Hakendicke / Hook height
Maß Hakendicke / Hook height
h
nom.
h
min.
[mm]
[mm]
23,0
21,9
30,0
28,5
40,0
38,0
47,0
44,7
Tab. 2
Beschreibung
1 Haken
2 Klappe
3 Seitenplatte mit Klappe
4 Sicherheitsbügel
5 Seilrolle
Description
1 Hook
2 Movable side part
3 Side plate with movable side part
4 Safety latch
5 Rope pulley
Modell
Model
Tragfähigkeit
Capacity
[kg]
Seildurchmesser
Rope diameter
[mm]
Gewicht
Weight
[kg]
Kloben/Pulley blocks 1000
Kloben/Pulley blocks 2000
Kloben/Pulley blocks 3200
Kloben/Pulley blocks 6400
1.000
2.000
3.200
6.400
7,0
13,0
15,0
18,0
3,3
8,9
15,5
26,5
Tab. 1
To Next Page
Loading...
Need help?
General
