INTRODUCERE
Produsele CMCO Industrial Products GmbH au fost executate în conformitate cu
standardele de inginerie de ultimă oră recunoscute. Totuşi, manipularea incorectă la
folosirea produselor prezintă un pericol de moarte şi rănire pentru utilizator sau terţi
şi/sau poate duce la distrugerea dispozitivului de ridicare şi a altor bunuri.
Compania de operare este responsabilă pentru instruirea adecvată şi profesionistă a
personalului de operare. Din acest motiv, toţi operatorii trebuie să citească prezentele
instrucţiuni de utilizare cu atenţie înainte de utilizarea iniţială. Aceste instrucţiuni de
operare sunt create pentru a obişnui utilizatorul cu produsul şi a permite utilizarea
acestuia la întreaga sa capacitate.
Instrucţiunile de operare conţin informaţii importante privind utilizarea produsului în mod
sigur, corect şi economic. Respectarea acestor instrucţiuni ajută la evitarea pericolelor,
la reducerea costurilor de reparaţii şi timpii morţi şi la sporirea fiabilităţii şi duratei de
viaţă a produsului. Instrucţiunile de operare trebuie să fie disponibile permanent în locul
de utilizare a produsului. În plus faţă de instrucţiunile de operare şi normele de
prevenire a accidentelor în vigoare pentru ţara respectivă şi zona în care este folosit
produsul, vor fi de asemenea respectate reglementările de siguranţă şi profesionale
recunoscute.
Personalul responsabil pentru operare, întreţinere sau reparaţii pentru produs trebuie
să citească, înţeleagă şi respecte aceste instrucţiuni de operare. Măsurile de protecţie
indicate vor asigura siguranţa necesară doar dacă produsul este utilizat corect şi
instalat şi/sau întreţinut în conformitate cu instrucţiunile. Compania utilizatoare se
angajează să asigure utilizarea sigură şi fără probleme a produsului.
UTILIZARE CORECTĂ
Ataşamentul de ridicare a sarcinii este folosit pentru a furniza rapid un punct de fixare,
redirecţionarea unei funii sau, atunci când sunt folosite mai multe blocuri scripete,
pentru construirea unui sistem de scripeţi.
Orice utilizare diferită sau depăşind limitele este considerată incorectă. Columbus
McKinnon Industrial Products GmbH nu va accepta nici o răspundere pentru daunele
rezultate dintr-o asemenea utilizare. Riscul aparţine în întregime utilizatorului sau
companiei utilizatoare.
Capacitatea de încărcare indicată pe unitate este limita maximă a sarcinii de lucru
(WLL) ce poate fi ataşată. În plus, capacitatea de încărcare este rezultatul datelor
pentru blocurile scripete folosite şi tipurile individuale de ataşamente.
Selectarea şi calcularea structurii de susţinere adecvate sunt responsabilitatea
companiei utilizatoare.
Punctul de ataşament şi structura sa de susţinere trebuie să fie proiectate pentru
sarcinile maxime prevăzute (greutatea proprie a unităţii + capacitatea de încărcare).
Ataşamentul de ridicare a sarcinii va fi amplasat pe punctul de ataşare astfel încât să se
alinieze liber între cursa de intrare şi de ieşire a cablului.
Operatorul va verifica suspendarea palanului într-un mod ce permite operarea unităţii
fără a se expune pe sine sau alte persoane la pericole din partea unităţii în sine, a
suspensiei sau sarcinii.
Operatorul poate începe mişcarea sarcinii doar după ataşarea corectă şi toate
persoanele sunt în afara zonei de pericol.
Nu permiteţi personalului să staţioneze sau să treacă pe sub o sarcină suspendată.
O sarcină ridicată sau prinsă nu trebuie lăsată nesupravegheată sau să rămână ridicată
sau prinsă pentru un timp lung.
Palanul poate fi folosit la temperaturi ale mediului între -10 °C şi +50 °C. Consultaţi
producătorul în cazul unor condiţii de lucru extreme.
Înainte de utilizarea palanului în atmosfere speciale (umiditate ridicată, aer sărat,
caustic, alcalin) sau la manipularea de produse periculoase (compuşi topiţi, materiale
radioactive) consultaţi producătorul pentru consiliere.
Cablul va fi întors doar folosind întinzătoare de cablu (întinzătoare de întoarcere)
complet funcţionali şi dimensionaţi adecvat.
Când sunt utilizate cârlige şi/sau chingi din cablu sau lanţuri, se va verifica
dimensionarea corectă a acestora.
Pentru ataşarea unei sarcini se va folosi doar o ureche de ridicare aprobată şi
certificată.
Operarea corectă implică conformitatea cu instrucţiunile de utilizare şi, în plus,
conformitatea cu instrucţiunile de întreţinere.
În cazul unor defecte funcţionale sau zgomot de funcţionare anormal încetaţi imediat
folosirea palanului.
OPERARE INCORECTĂ
(Listă incompletă)
Nu depăşiţi capacitatea de sarcină nominală (WLL) a unităţii.
Nu lăsaţi sarcina să cadă în cablu netensionat – pericol de rupere a cablului!
Ataşamentul de ridicare a sarcinii trebuie folosit doar cu cabluri cu un diametru
corespunzător datelor de pe placa de identificare.
Îndepărtarea sau acoperirea etichetelor (de exemplu cu etichete adezive), a
simbolurilor informative de avertizare sau plăcii de identificare este interzisă.
La transportarea sarcinilor verificaţi ca sarcina să nu se balanseze sau să nu intre în
contact cu alte obiecte.
Sarcina nu va fi deplasată în zone care nu sunt vizibile pentru operator. Dacă este
necesar, acesta va primi ajutor.
Sunt interzise lucrările de sudare asupra unităţii. Unitatea nu va fi folosită niciodată ca
racord de împământare în timpul sudării.
Tragerea laterală, şi anume încărcarea laterală a carcasei şi/sau cârligului este
interzisă.
Nu se va utiliza o unitate modificată, fără consultarea producătorului.
Nu folosiţi ataşamentul pentru ridicarea sarcinii pentru transportul persoanelor.
Nu înnodaţi cablul şi nu prelungiţi sau scurtaţi prin folosirea de cleme de cablu, şuruburi
sau similar. Cablurile nu vor fi reparate.
Îndepărtarea clichetului de siguranţă de pe cârlig este interzisă.
Nu ataşaţi sarcina de vârful cârligului. Urechea de ridicare va fi întotdeauna pozată în
şaua cârligului.
Nu se va permite rotirea sarcinii în jurul axei proprii, deoarece cablul şi cârligul de
sarcină al unităţii nu au fost proiectate pentru rotirea sarcinilor ataşate. Dacă sarcinile
trebuie să fie rotite în timpul utilizării normale, se va folosi un pivot anti-răsucire sau va
fi consultat producătorul. Cablul nu trebuie să se răsucească deoarece acest lucru
poate duce la defectarea unităţii şi avarierea cablului.
Se va asigura blocarea sigură de către cârlig a plăcii laterale mobile.
Când se utilizează cabluri, se va verifica dimensionarea corectă a acestora. Se vor
respecta principiile prezentate în DIN 15020 pentru grupuri de acţionare cu cabluri.
Doar o singură sarcină individuală poate fi suspendată de cârligul ataşamentului pentru
ridicarea sarcinii.
Nu introduceți mâna în piesele mobile.
Nu permiteţi căderea unităţii de la o înălţime mare. Asiguraţi întotdeauna aşezarea
corectă pe sol.
Unitatea nu va fi utilizată în atmosfere potenţial explozive.
ASAMBLARE
Inspectarea punctului de ataşare
Punctul de ataşare pentru palan trebuie selectat astfel încât structura de susţinere de
care va fi fixat să aibă o stabilitate suficientă şi să asigure absorbirea sigură a forţelor
aşteptate.
Unitatea trebuie de asemenea să se alinieze liber sub sarcină pentru a evita încărcarea
suplimentară nepermisă.
Selectarea şi calcularea structurii de susţinere adecvate sunt responsabilitatea
companiei de operare.
ATENŢIE: Când palanul este folosit în combinaţie cu roți de cablu retur (principiu
bloc scripete), un multiplu al masei sarcinii poate acţiona asupra structurii de
susţinere.
INSPECTARE ÎNAINTE DE UTILIZAREA INIŢIALĂ
Înainte de utilizarea iniţială, înainte de repunerea în funcţiune şi după modificări
semnificative, produsul inclusiv structura de susţinere trebuie să fie inspectate de o
persoană competentă*. Inspectarea este compusă în principal dintr-o inspectare vizuală
şi o verificare funcţională. Aceste inspectări au rolul de a stabili dacă palanul
funcţionează sigur, a fost configurat adecvat şi este gata de utilizare şi că orice defecte
sau avarii sunt detectate şi eliminate, după caz.
* Persoanele competente pot fi, de exemplu, inginerii de întreţinere ai producătorului
sau furnizorului. Totuşi, compania poate aloca de asemenea efectuarea inspectării
către personalul specializat propriu instruit corespunzător.
Atenţie: Purtaţi întotdeauna mânuşi de protecţie la manipularea cablului.
INSPECTARE ÎNAINTE DE ÎNCEPEREA LUCRULUI
Înainte de începerea lucrului, inspectaţi unitatea inclusiv suspensia, echipamentul şi
structura de susţinere pentru defecte vizibile, cum ar fi deformări, crăpături superficiale,
semne de uzură şi coroziune. În plus testaţi de asemenea frâna şi verificaţi ca palanul
şi sarcina să fie corect ataşate.
Inspectarea punctului de ataşare
Punctul de ataşare pentru palan trebuie selectat astfel încât structura de susţinere de
care va fi fixat să aibă o stabilitate suficientă şi să asigure absorbirea sigură a forţelor
aşteptate.
Unitatea trebuie de asemenea să se alinieze liber sub sarcină pentru a evita încărcarea
suplimentară nepermisă.
Selectarea şi calcularea structurii de susţinere adecvate sunt responsabilitatea
companiei de operare.
ATENŢIE: Când palanul este folosit în combinaţie cu scripeţi de retur (principiu
bloc scripete), un multiplu al masei sarcinii poate acţiona asupra structurii de
susţinere.
Inspectarea cablului
ATENŢIE: Purtaţi întotdeauna mănuşi de protecţie la manipularea cablului.
Verificaţi cablul pentru defecte exterioare, deformări, îndoiri, fire individuale sau grupuri
rupte, zdrobire, umflare, ruginire (ca semne de corodare), supraîncălzire puternică şi
uzură puternică a racordurilor capătului cablului (ca manşonul de presiune). Avarierea
cablului poate duce la defecţiuni şi avariere permanentă a trăgătorului de cablu. Firele
ieşite în exterior, rupte, pot duce la rănire. Dacă se determină o avariere uşoară (ce nu
necesită încă aruncarea cablului), intervalele de inspectare vor fi scurtate.

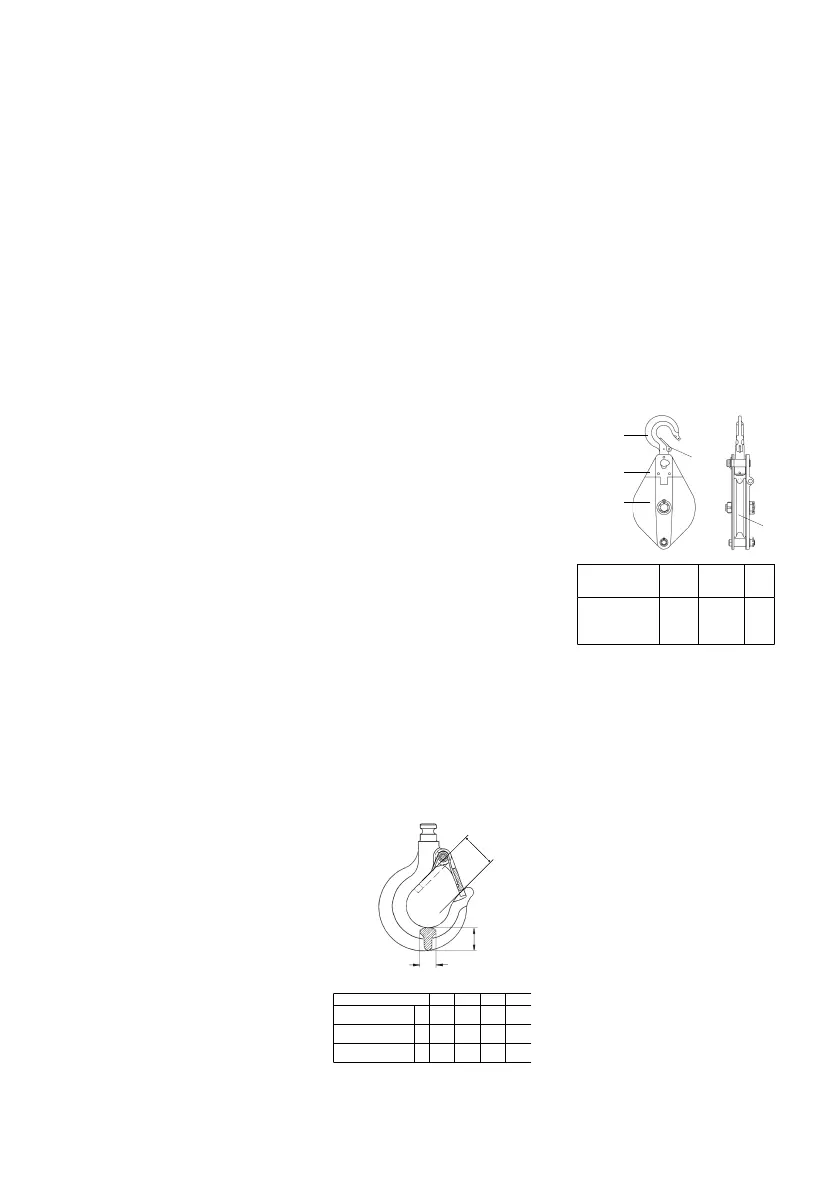

Inspectarea cârligului
Verificaţi cârligele superior respectiv de sarcină pentru crăpături, deformări, avarii,
semne de uzură sau corodare. Încuietoarea de siguranţă trebuie să se mişte liber şi să
fie complet funcţională.
OPERARE
Instalare, service, operare
Operatorii delegaţi pentru instalare, service sau operare independentă a palanului
trebuie să aibă instruirea necesară şi să fie competenţi. Operatorii vor fi nominalizaţi
specific de companie şi trebuie să fie familiarizaţi cu toate reglementările de siguranţă
relevante în ţara de utilizare.
Introducerea cablului
Înainte de introducerea unui cablu, verificaţi ca diametrul cablului să corespundă roții de
cablu. Rotiţi cârligul ataşamentului pentru ridicarea sarcinii cu 90° către lateral astfel
încât placa de blocare a cârligului să fie orientată către scripetele roată şi partea
laterală mobilă să poată fi deschisă. După introducerea cablului, închideţi iar partea
laterală mobilă şi rotiţi cârligul înapoi în direcţia de tragere astfel încât partea laterală
mobilă să fie blocată sigur.
INSPECTARE, SERVICE & REPARAŢII
Ataşamentul pentru ridicarea sarcinii trebuie să fie inspectat în conformitate cu
reglementările naţionale şi internaţionale pentru prevenirea accidentelor şi siguranţă:
• În conformitate cu evaluarea riscului pentru compania utilizatoare
• Înainte de prima utilizare
• Înainte ca unitatea să fie pusă în funcţiune după o oprire
• După schimbări importante
• În orice caz, cel puţin o dată pe an, de către o persoană competentă
ATENŢIE: Condiţiile de operare reale (de exemplu utilizare în fabrici de
galvanizare) pot impune intervale de inspectare mai scurte.
Lucrările de reparaţii vor fi executate doar de un atelier specializat care utilizează piese
de schimb Yale originale. Inspectarea (compusă în principal din inspectarea vizuală şi
verificarea funcţională) trebuie să determine dacă toate dispozitivele de siguranţă sunt
complete şi complet operaţionale şi să trateze starea unităţii, suspensiei,
echipamentului şi structurii de susţinere cu privire la avarii, uzură, coroziune şi alte
defecte.
Utilizarea iniţială şi inspecţiile ulterioare trebuie să fie documentate (cum ar fi în
certificatul de lucrări CMCO pentru conformitate).
Dacă este necesar, rezultatele inspecţiilor şi reparaţiile adecvate vor fi verificate. Dacă
palanul (de la o greutate ridicare de 1 t) este prevăzut pe sau într-un troliu şi când
palanul este folosit pentru deplasarea unei sarcini ridicate în una sau mai multe direcţii,
instalaţia este considerată a fi o macara şi trebuie executate inspecţii suplimentare,
conform cerinţelor.
Avarierea vopselei va fi corectată pentru evitarea coroziunii. Toate racordurile şi
suprafeţele de glisare trebuie să fie uşor unse. În cazul contaminării puternice, unitatea
va fi curăţată.
Unitatea trebuie să treacă printr-o revizie generală, cel târziu după 10 ani.
În special, se vor verifica dimensiunile cablului şi suspensia.
ATENŢIE: După înlocuirea componentelor, se va efectua obligatoriu o nou
inspectare de către o persoană competentă!
Inspectarea cablului
DIN 15020 fişa 2 „Principii privind transmisiile cu cablu; supraveghere în timpul utilizării”
şi reglementările relevante internaţional şi naţionale pentru ţara de utilizare sunt
definitorii pentru întreţinerea şi inspectarea cablurilor.
Întreţinerea cablului
La finalul zilei de lucru, curăţaţi cablul de depunerile de praf pe toată lungimea sa
(inclusiv partea care este în palan sau în ataşamentul pentru ridicarea sarcinii) şi re-
ungeţi uşor pentru a preveni coroziunea.
Inspectarea cârligului de sarcină
Inspectaţi cârligul pentru deformare, avarii, crăpături suprafaţă, uzură şi semne de
coroziune, după caz, dar cel puţin o dată pe an. Condiţiile de operare reale pot necesita
intervale de inspectare mai scurte. Cârligele care nu satisfac toate cerinţele trebuie
înlocuite imediat. Sudarea pe cârlige, de exemplu pentru a compensa uzura sau
avarierea, nu este permisă. Cârligele trebuie înlocuite când gura cârligului s-a deschis
cu mai mult de 10% sau când dimensiunile nominale au fost reduse cu 5% ca urmare a
uzurii. Dimensiunile nominale şi limitele de uzură sunt prezentate în tabelul 2. Dacă se
ating valorile limită, înlocuiţi componentele.
Lucrările de reparaţii vor fi executate doar de un atelier specializat autorizat care
utilizează piese de schimb Yale originale.
După executarea reparaţiilor şi după perioade extinse de neutilizare, palanul va fi
inspectat din nou înainte de punerea în funcţiune.
Inspectarea va fi iniţiată de compania utilizatoare.
TRANSPORT, DEPOZITARE, SCOATERE DIN FUNCŢIUNE ŞI ARUNCARE
Respectaţi următoarele indicaţii la transportarea unităţii:
• Nu scăpaţi sau aruncaţi unitatea, întotdeauna depozitaţi cu atenţie.
• Îndepărtaţi cablul de pe unitate.
• Folosiţi mijloace de transport adecvate. Acestea depind de condiţiile locale.
Respectaţi următoarele indicaţii la depozitare sau scoaterea din funcţiune
temporară:
• Depozitaţi unitatea într-un loc curat şi uscat.
• Protejaţi unitatea inclusiv toate accesoriile, contra contaminării, umidităţii şi avarierii
prin folosirea unei acoperiri adecvate.
• Protejaţi cârligele contra coroziunii.
• Dacă unitatea va fi refolosită după scoaterea din funcţiune, aceasta va fi întâi
inspectată de o persoană competentă.
Evacuare
După scoaterea din funcţiune, reciclaţi sau casaţi piesele unităţii în conformitate cu
reglementările legale.
Pentru informaţii suplimentare şi instrucţiuni de operare pentru descărcare
vizitaţi www.cmco.eu !
Hakenmaße / Hook dimensions
Drahtseilkloben / Pulley blocks
1000 2000 3200 6400
Hakenöffnungsmaß / Hook opening
Hakenöffnungsmaß / Hook opening
a
nom.
a
max.
[mm]
[mm]
23,0
25,3
27,0
29,7
31,0
34,1
42,0
46,2
Maß Hakenbreite / Hook width
Maß Hakenbreite / Hook width
b
nom.
b
min.
[mm]
[mm]
17,0
16,2
24,0
22,8
28,0
26,6
35,0
33,3
Maß Hakendicke / Hook height
Maß Hakendicke / Hook height
h
nom.
h
min.
[mm]
[mm]
23,0
21,9
30,0
28,5
40,0
38,0
47,0
44,7
Tab. 2
Beschreibung
1 Haken
2 Klappe
3 Seitenplatte mit Klappe
4 Sicherheitsbügel
5 Seilrolle
Description
1 Hook
2 Movable side part
3 Side plate with movable side part
4 Safety latch
5 Rope pulley
Modell
Model
Tragfähigkeit
Capacity
[kg]
Seildurchmesser
Rope diameter
[mm]
Gewicht
Weight
[kg]
Kloben/Pulley blocks 1000
Kloben/Pulley blocks 2000
Kloben/Pulley blocks 3200
Kloben/Pulley blocks 6400
1.000
2.000
3.200
6.400
7,0
13,0
15,0
18,0
3,3
8,9
15,5
26,5
Tab. 1
To Next Page
Loading...
Need help?
General
