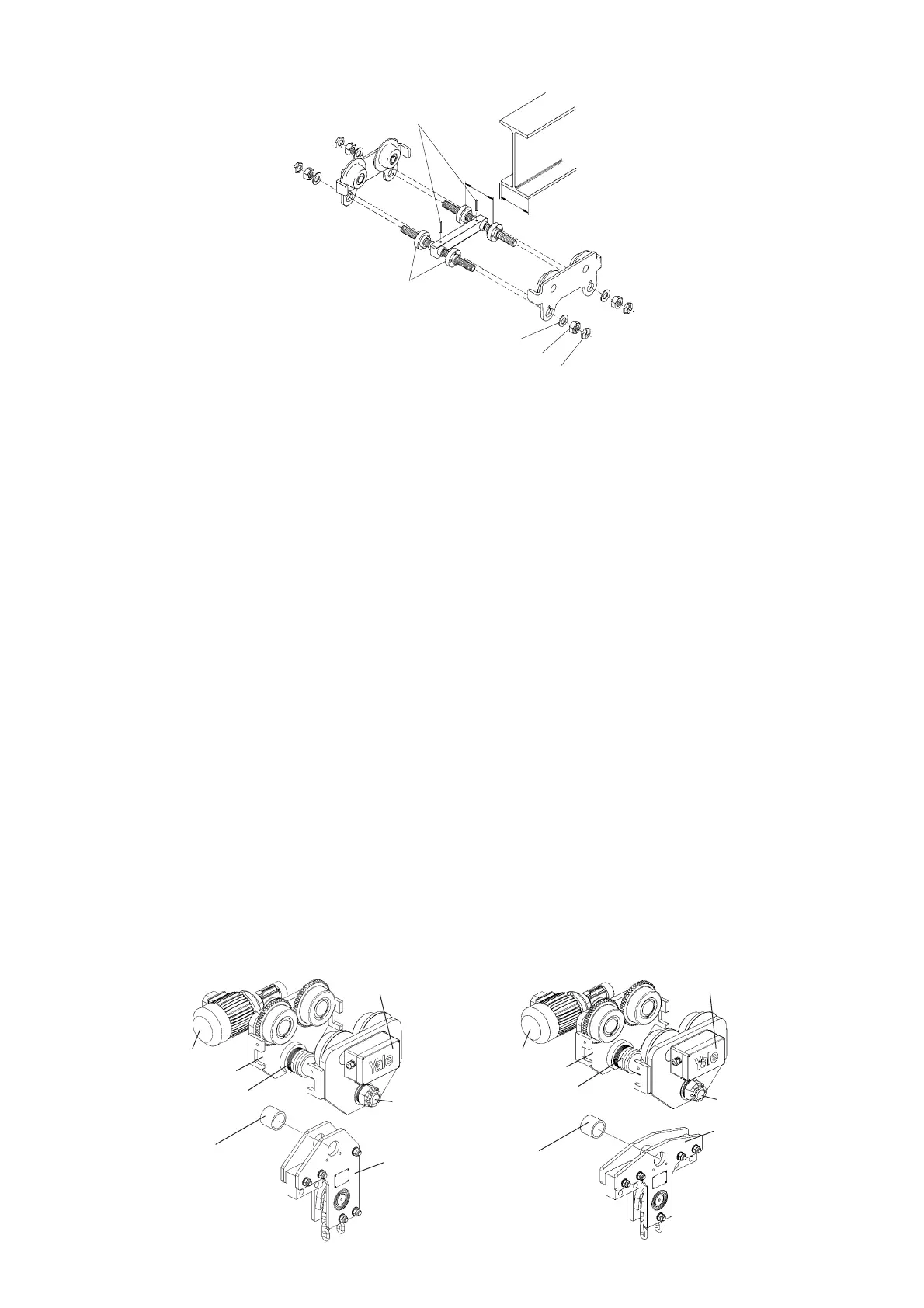

Montage des Fahrwerks 7,5 - 10 t
1. Flanschbreite des Laufbahnträgers messen.
2. Dementsprechend Distanzhülsen und Distanzscheiben gleichmäßig beidseitig auf der Traverse montieren.
Hierbei muss ein Spiel von 2 mm zwischen Trägerflansch und Spurkranz eingehalten werden (Innenmaß = Flanschbreite + 4 mm).
ACHTUNG: Bei der Montage der Traverse auf das Vorhandensein der Distanzhülse für den Tragrahmen achten.
3. Nach Justierung des Innenmaßes die verbleibenden Distanzscheiben gleichmäßig außerhalb der Seitenschilder auf der Traverse
verteilen. Es müssen mindestens je 3 kleine Scheiben (3 mm Dicke) und 1 große Scheibe (3 mm Dicke) zwischen dem Seitenschild und
der Kronenmutter liegen.
Tipp: Zur besseren Montage ein Seitenschild fest anschrauben. Dabei auf die gewünschte Position der Antriebsseite achten. Das
andere Seitenschild wird lose aufgesteckt.
4. Danach die gesamte Einheit auf den Träger heben und alle Kronenmuttern anziehen.
5. Alle Kronenmuttern mit Splinten sichern.
6. Anschließend ist durch Verschieben der gesamten montierten Einheit folgendes zu prüfen:
• wird das vorgegebene seitliche Spiel (Maß "A" auf jeder Seite 2 mm) zwischen dem Laufrollenkranz und der Außenkante des
Fahrbahnträgers eingehalten?
• liegt die Mittentraverse und damit das Hebezeug mittig unter dem Fahrbahnträger?
• sind beide Kronenmuttern montiert und mit Splinten gesichert?
• befinden mindestens je 3 kleine und 1 große Distanzscheibe zwischen Seitenplatte und Kronenmutter?
• stehen die Seitenplatten parallel zueinander?
• drehen sich alle Laufrollen und liegen sie alle auf dem Trägerflansch?
• befinden sich irgendwelche Hindernisse auf dem Trägerflansch?
• Ist die Befestigung und die Lage der Endanschläge korrekt?
Nr. Bezeichnung
1 Traverse
2 Sechskantmutter
3 Scheibe
4 Mittentraverse
5 Rundmutter
6 Seitenschild
7 Laufrolle
8 Spannhülse
9 Sicherungsmutter
10 Spannhülsen
