Manuel de l’utilisateur
Plumeuse à volaille
Voir les pièces détachées en ligne à www.yardbirdpluckers.com ou composer le 800-345-6007 L-V 8h-17h
28
2
3
4
5
6
7
8
9
10
11
12
13
11
2
3
14
15
16
17
18
19
20
21
22
23
24
25
11
15
26
27
28
29
30
REPÈRE # RÉF. DESCRIPTION QTÉ
1 23119 ARBRE DE SORTIE DU MOTEUR 1
2 24004 VIS TÊTE HEXA M5 X 0,8 X 30 9
3 24005 RONDELLE-FREIN ÉLASTIQUE M5 9
4 23115 JOINT HUILE CAOUTCHC DIA. EXT. 35 MM 1
5 23120 CAPOT MOTEUR AVANT 1
6 23128 ROULEMENT 6205RS 1
7 24006 GOUPILLE 5 MM X 12 DE RÉDUCTEUR 2
8 23118 ARBRE DE SORTIE RÉDUCTEUR 1
9 23129 ROULEMENT 6003RS 1
10 23117 JOINT CAPOT SUPÉRIEUR AVANT 1
11 23122 JOINT HUILE CAOUTCHC DIA. EXT. 30 MM 3
12 23130 ROULEMENT 6004RS 1
13* --- ROTOR ---
14 23131 ROULEMENT 6203RS 1
15 23121 JOINT DE CARTER DE MOTEUR 2
16* --- CARTER DE MOTEUR ---
17 24014 CONTACTEUR À LAMES 1
18 24009 CONDENSATEUR MOTEUR 1,5 HP 1
19 24008 INTERRUPTEUR RÉARMEMENT MOTEUR
1,5 HP
1
20 24012 JOINT BOÎTE DE RACCORDEMENT 1
21 24013 FICHE GFCI DU MOTEUR 1
22 24015 COUVERCLE BOÎTE RACCORDMT 1
23 W1200202 CAPOT DE VENTILATEUR MOTEUR 1,5 HP 1
24 W1200236 VENTILATEUR MOTEUR 1,5 HP 1
25 24010 INTERRUPTEUR M/A MOTEUR 1
26 24076 RELAIS 120 V X 120 V 1
27 23866 ÉCROU HEXA M4 X 0,7 X 3 2
28 23846 AIMANT CONTACTEUR D’ARRÊT 1
29 24082 ENTRETOISE PLASTIQUE DE CONTACTEUR 1
30 24034 VIS TÊTE PHILIPS M4 X 0,7 X 25 2
* PIÈCES NON RÉPARABLES. COMMANDER LA PIÈCE DE RECHANGE RÉF. 21833.

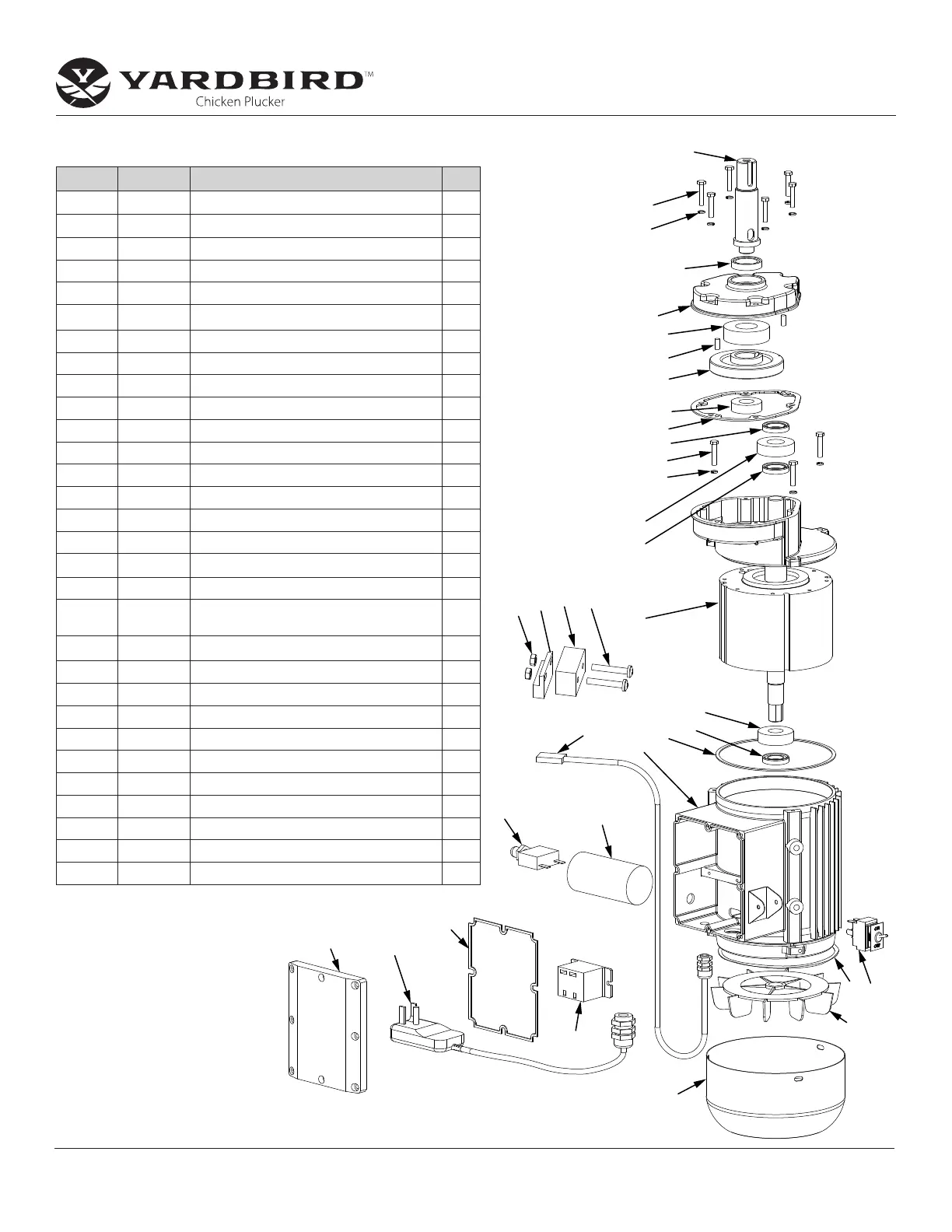

ILLUSTRATION DES PIÈCES DÉTACHÉES: GROUPE MOTEUR
