9
Modèles : 060-1330-4 | 060-1331-2 | 060-1332-0 | 060-1334-6 | Communiquez avec nous au 1.866.523.5218
®
/MD
ASSEMBLAGE/PRÉ-UTILISATION
MISE EN GARDE : Lisez intégralement
le GUIDE D’UTILISATION avant d'utiliser
cette tondeuse.
IMPORTANT :
CETTE TONDEUSE À GAZON EST
EXPÉDIÉE SANS HUILE OU ESSENCE DANS LE
MOTEUR.
Votre nouvelle tondeuse à gazon a été assemblée à
l’usine, à l’exception des pièces laissées démontées à
des fins d’expédition. Toutes les pièces telles que les
écrous, les rondelles, les boulons, etc., nécessaires
pour terminer l’assemblage ont été placés dans le
sac de pièces. Pour assurer le bon fonctionnement
de votre tondeuse à gazon, toutes les pièces et la
visserie que vous utilisez pour assembler doivent être
bien serrées. Utilisez les outils appropriés au besoin
pour assurer une étanchéité correcte.
INSTALLATION
ENLEVER LA TONDEUSE À GAZON DU CARTON
1. Retirez les pièces détachées fournies avec la
tondeuse.
2. Aplatissez les deux coins du carton et posez le
panneau d’extrémité à plat.
3. Retirez tous les matériaux d’emballage, à
l’exception de l’emballage en mousse entre les
guidons supérieur et inférieur et de l’emballage en
mousse pour maintenir la barre de commande de
présence de l’utilisateur au guidon supérieur.
4. Sortez la tondeuse à gazon du carton et vérifiez
soigneusement si le carton contient des pièces
détachées supplémentaires.

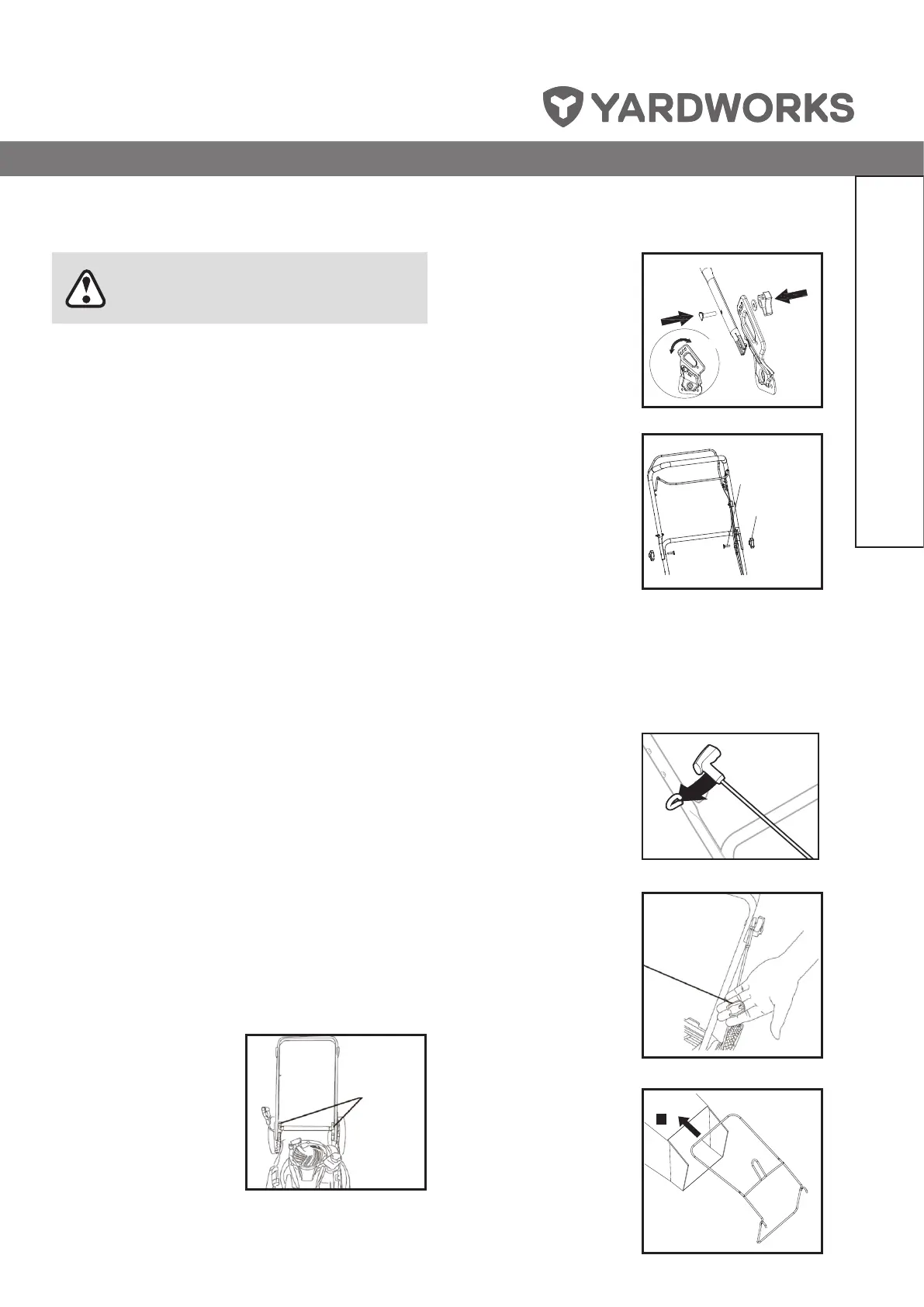

ASSEMBLAGE DE LA TONDEUSE À GAZON
IMPORTANT :
Déployez le guidon avec précaution
afin d’éviter de pincer ou d’endommager les câbles
de commande.
1. Insérez le guidon
inférieur dans les
deux supports
latéraux sur le plateau
de tonte. Utilisez les
trous correspondants
sur les supports
lorsque vous fixez la
goupille du guidon
inférieur à la hauteur
souhaitée du guidon
inférieur.
REMARQUE :
La rondelle doit reposer solidement
contre la face interne du support.
2. Fixez le guidon
inférieur à la tondeuse
au moyen de boulons.
Installez et serrez les
molettes pour fixer le
guidon.
3. Relevez le guidon
supérieur en place
et fixez-le au guidon
inférieur au moyen
des boulons de
guidon.
4. Installez et serrez les
molettes pour fixer le
guidon.
REMARQUE :
Le guidon de la tondeuse à gazon
peut être réglé pour votre confort de tonte. Reportez-
vous à la section « RÉGLAGE EN HAUTEUR DU
GUIDON » du manuel du propriétaire.
5. Passez la corde de
démarrage dans la
boucle sur le guidon
supérieur.
6. Fixez la corde de
connexion au guidon
à l’aide de la bride à
corde (fournie).
ASSEMBLAGE
DU SAC À
HERBE
1. Insérez le cadre du
sac à herbe avec la
partie rigide du sac
orientée vers le bas.
Assurez-vous que la
Installation
molettes de
fixation
relever
abaisser
molette de
fixation
boulon
1
