A. Plateau (1)
B. Verrou (1)
C. Châssis avant (1)
D. Ensemble de l’essieu arrière (1)
(comprend les plaquettes arrière
de gauche et de droite et le
châssis de l’essieu arrière)
E. Barre de soutien de
l’essieu arrière (1)
F. Ensemble de l’essieu avant (1)
G. Roue (4)
H. Poignée (1)
Instructions d’assemblage et
d’utilisation (non illustrées)
Vue éclatée
Liste des pièces :
A. Boulon M8 x 60 (1)
B. Boulon à tête plate M8 x 40 de
type Phillips (2)
C. Boulon à tête recourbée M8 x 40 (2)
D. Boulon à tête recourbée M8 x 20 (10)
E. Boulon à tête hexagonale M8 x 20 (2)
F. Contre-écrou M8 (17)
G. Rondelle M8 (17)
H. Douille (4)
I. Rondelle de 5/8 po (15 mm) (4)
J. Goupille fendue (4)
Éléments de quincaillerie
Drawings are
not to scale
A.
B.
D.
C.
E.
F.
G.
H.
A.
B.
D.
C.
E.
F.
G.
H.
I.
J.
A. Tray (1)
B. Lock (1)
C. Front Frame (1)
D. Rear Axle Assembly (1)
(includes left and right rear
struts and rear axle frame)
E. Rear Axle Support Bar (1)
F. Front Axle Assembly (1)
G. Wheel (4)
H. Handle (1)
Assembly and Operating
Instructions (not shown)

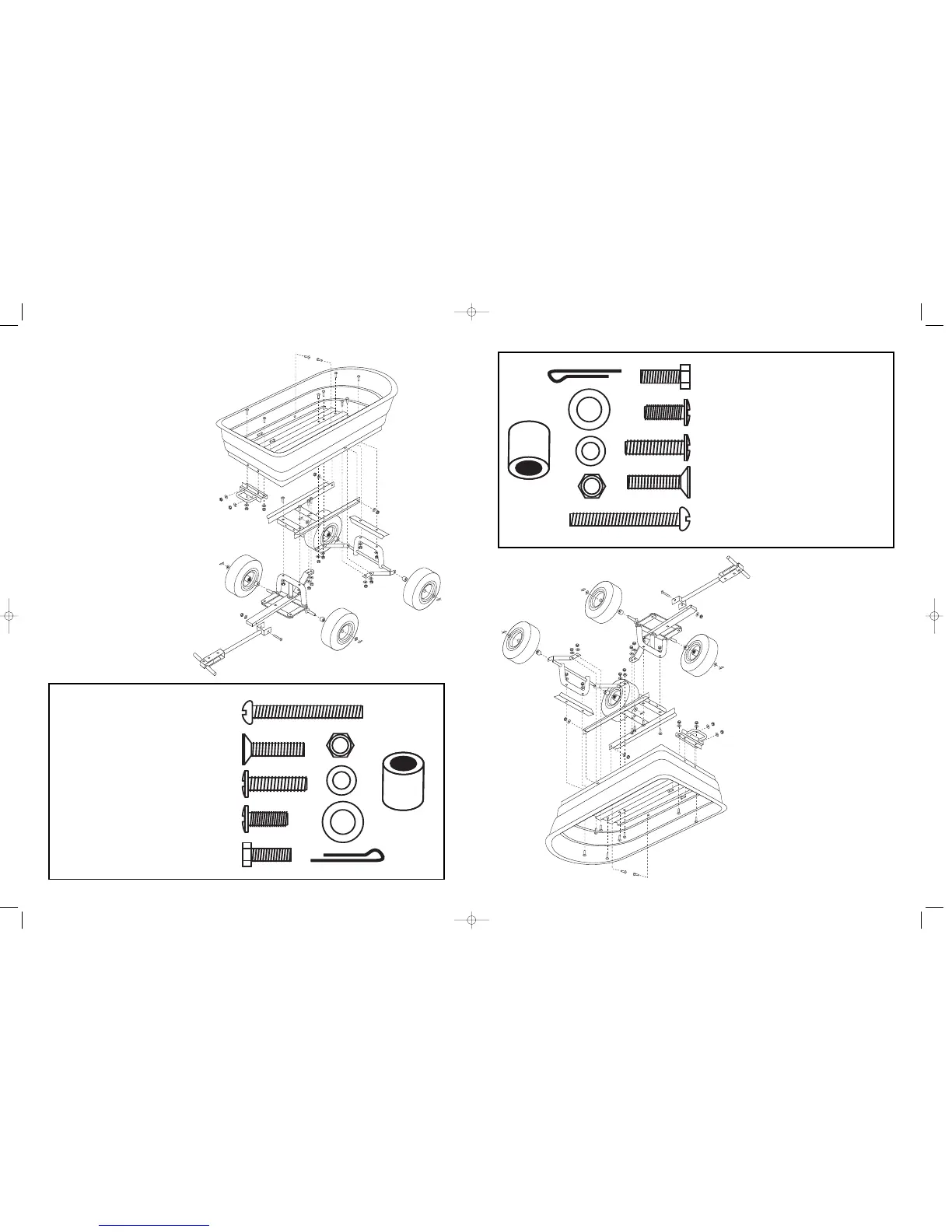

Exploded View
Parts List
A. M8 x 60 Bolt (1)
B. M8 x 40 Phillips Flat Head Bolt (2)
C. M8 x 40 Truss Head Bolt (2)
D. M8 x 20 Truss Head Bolt (10)
E. M8 x 20 Hex Head Bolt (2)
F. M8 Lock Nut (17)
G.M8 Washer (17)
H. Bushing (4)
I. 5/8" (15 mm) Washers (4)
J. Cotter Pin (4)
Hardware List
Les illustrations
ne sont pas à
l’échelle.
A.
B.
D.
C.
E.
F.
G.
H.
A.
B.
D.
C.
E.
F.
G.
H.
I.
J.
