Assembly

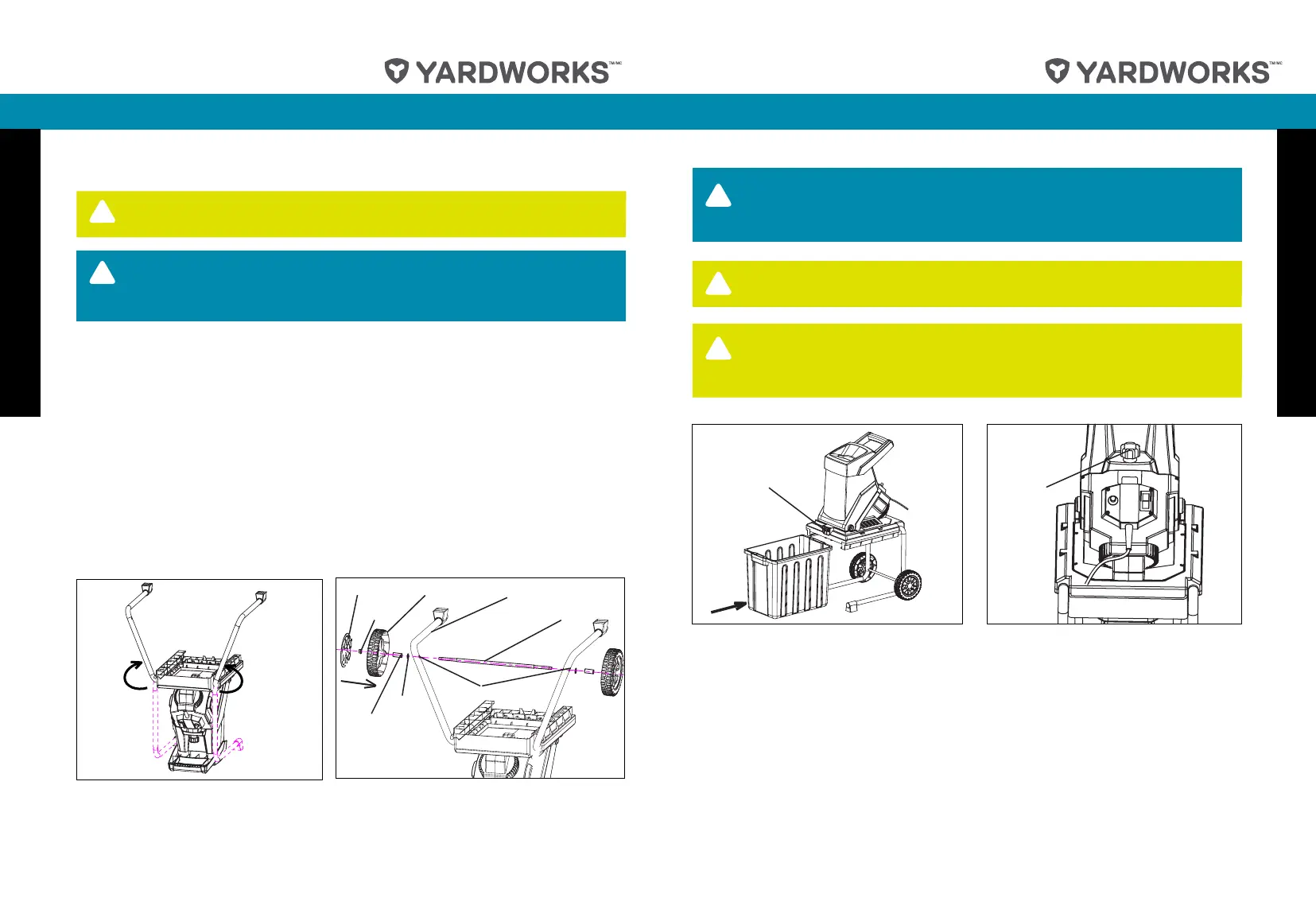

MONTAGE DES ROUES DE TRANSPORT
1. Placez l’appareil à l’envers sur une surface plane et faites pivoter les deux
supports de l’extérieur de l’appareil en position verticale (fig. 1).
2. Fixez le tube d’essieu entre les supports gauche et droit. Faites glisser
l’essieu dans le trou d’assemblage du support gauche, puis dans l’autre
trou d’assemblage du support droit.
3. Positionnez les rondelles et les bagues de roue à chaque extrémité du
tube d’essieu. Assemblez ensuite les roues à chaque extrémité de l’essieu.
Utilisez les écrous autobloquants à chaque extrémité de l’essieu et serrez
les deux écrous autobloquants à l’aide de la clé fournie (fig. 2).
4. Fixez l’enjoliveur de roue et assurez-vous que tout est assemblé dans la
bonne position.
Fig. 1
Assembly
!
AVERTISSEMENT!
Vous aurez peut-être besoin d’aide pour sortir
l’appareil de la boîte et l’assembler.
REMARQUE :
Avant d’utiliser la déchiqueteuse de jardin,
lisez attentivement le guide d’utilisation. Avant d’utiliser la
déchiqueteuse de jardin, un assemblage partiel est requis.
!
Fig. 2
REMARQUE :
Les roues doivent être montées dans le bon sens
pour permettre le serrage des écrous à chaque extrémité de
l’essieu.
!
enjoliveur de roue
écrou
roue
rondelle
bague de roue
tube d'essieu
support de gauche
trous d'assemblage
!
AVERTISSEMENT!
Avant d’effectuer l’assemblage, assurez-vous
que l’appareil est éteint et débranché.
!
AVERTISSEMENT!
Faites attention lorsque vous inclinez l’appareil
sur ses roues car il présente une répartition inégale du poids
lorsqu’il est incliné et lors du transport sur roues.
Fig. 3
bouton de blocage
Fig. 4
molette de
verrouillage
