Yokomo B-MAX 2 MR User Manual

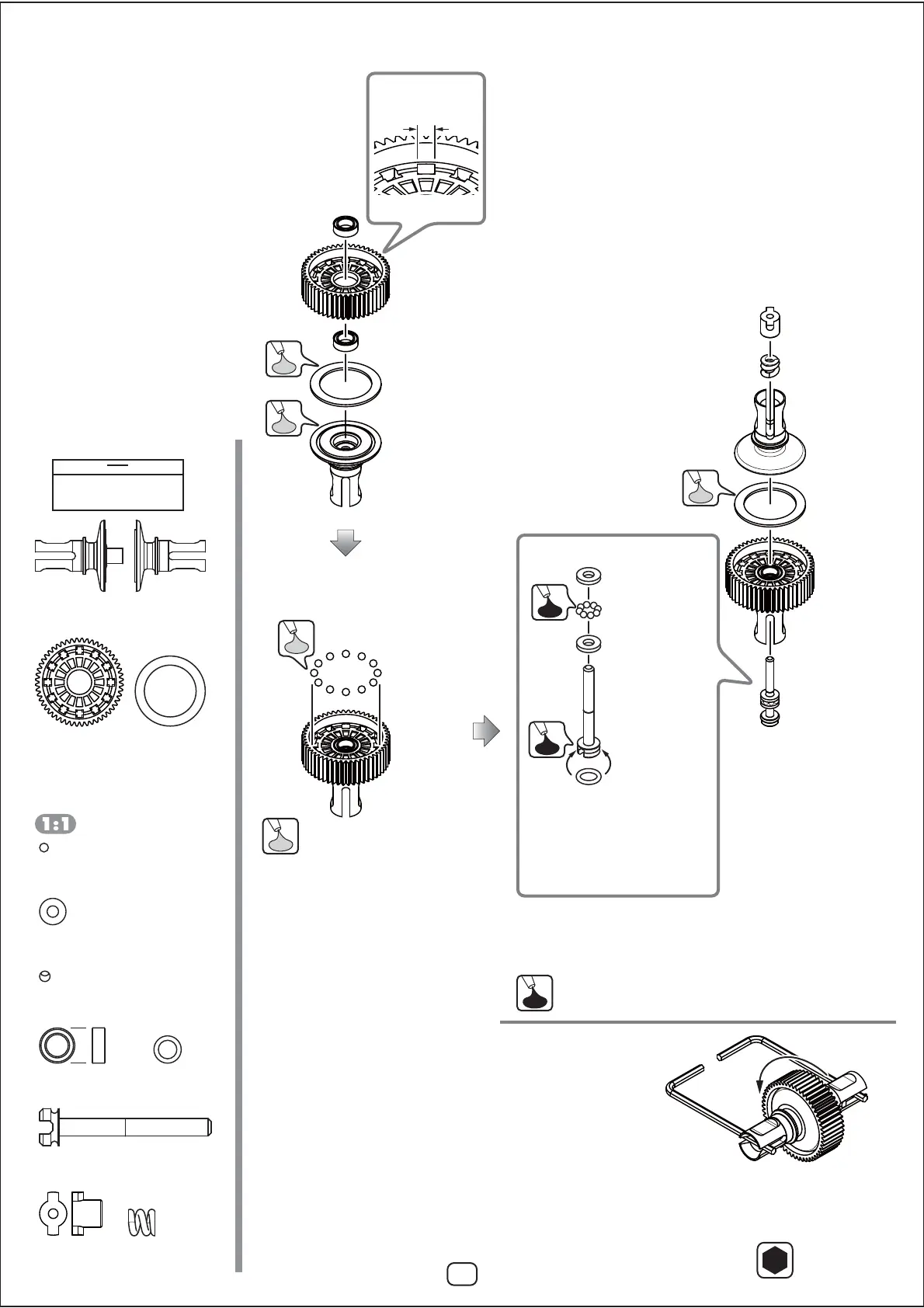

8. ボールデフの組み立て
BallDiffAssembly
10
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
袋#5の内容
Bag#5Contents
AS-SDL
デフルーブ×1
DiffLube
CS-SBG
ブラックグリス×1
BlackGrease
B2-503D
デフギヤ×1
DiffGear
B2-506
デフリング×2
DiffRing
BB-85-4
5x8ベアリング×2
Bearing
BM-508
O リング×1
ORing
BM-508
デフスクリュー×1
DiffScrew
ZS-507
スラストボール×8
ThrustBall
ZD-505T
タングステンデフボール×12
TungstenCarbideDiffBall
ZS-507
スラストワッシャー×2
ThrustWasher
B2-508TS
デフスプリング×1
DiffSpring
B2-508TS
デフナット×1
DiffNut
BB-85-4
5x8 ベアリング
Bearing
B2-501MR
デフジョイント R
DiffJointRight
B2-506
デフリング
DiffRing
B2-503D
デフギヤ
DiffGear
※向きに注意
Noteposition
広い方を上に
Widerareaonup
広い
Wide
デフボールには必ずデフルーブたっぷりと
を塗布してください。
Applyaliberalamountofdifflubeto
thediffballs.
ZD-505T
デフボール (12 個 )
DiffBall(12Pcs)
B2-501MR
デフジョイント L
DiffJointLeft
B2-506
デフリング
DiffRing
B2-508TS
デフスプリング
DiffSpring
B2-508TS
デフナット
DiffNut
しっかりレンチを押さえ、デフギヤが回らなくなるまでデフスクリューを少しずつ締め込み
ます。ここでの調整は目安ですので実走行で滑らないポイントまで締めこんでください。
Whentighteningthediff,usetwoallenkeystotestthetightnessofthediff.
Slowlytightenthediffscrewuntilthediffgearcannotbeturnedbyhand.(Tighten
thediffscrewuntilthediffdoesnotslipwhenthecarisrun.)
六角レンチ
AllenKey
ボールデフの調整
BallDiffAdjustment
BB-85-4
5x8 ベアリング
Bearing
ブラックグリス（黒）を塗布します。
Applyablackgrease.
スラストボールには必ずブラックグリスを
塗布してください。
Oリング部にも塗布することで防塵効果が得
られます。
Applyaliberalamountofblackgrease
tothediffthrustballs.
ApplyingittotheO-ringwillhelp
preventdustfromentering.
ZS-507
スラストワッシャー
ThrustWasher
ZS-507
スラストボール (８個 )
ThrustBall（8Pcs）
ZS-507
スラストワッシャー
ThrustWasher
BM-508
デフスクリュー
DiffScrew
BM-508
O リング
ORing
デフルーブ（半透明）を塗布します。
Applyadifflube.
B2-501MR
デフジョイント R×1
DiffJointRight
B2-501MR
デフジョイント L×1
DiffJointLeft
デフスクリューを少しずつ締め込み、デフジョイントを回すと反対側のデフジョイントが逆
に回転しているか確認します。回らない場合は組み間違いがないか確認してください。
Tightenthediffscrewinsmallincrements,whilecheckingthediffactionbyturning
thediffjointandmakingsurethattheopposingdiffjointrotatesintheopposite
direction.Ifthediffjointdoesnotrotate,checktoseethateverythingisassembled
correctly.
