Yokomo B-MAX 2 MR User Manual

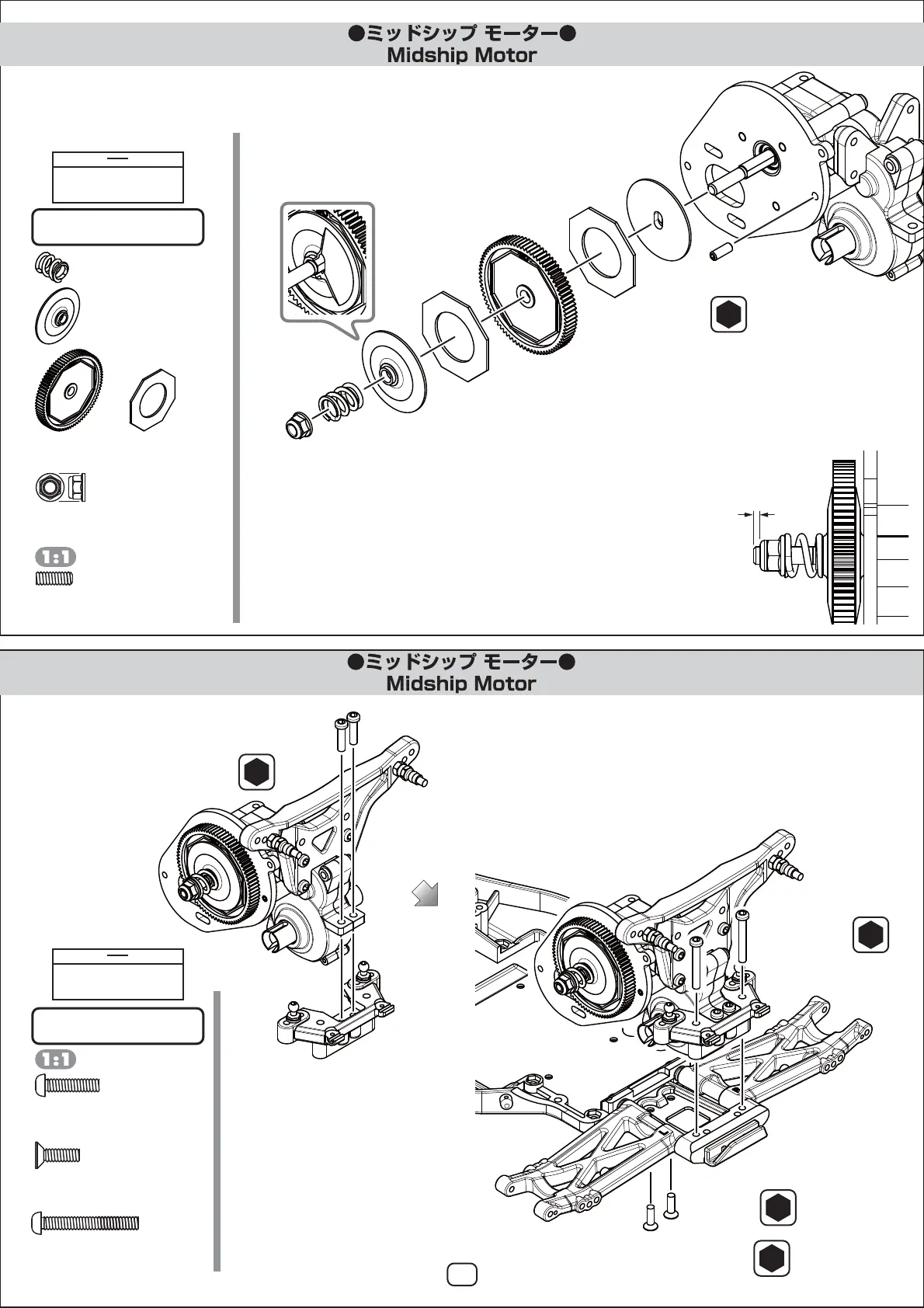

13. スリッパーの組み立て

SlipperAssmebly
2.0

六角レンチ（2.0mm）
AllenKey(2.0mm)
14
B2-670C
スリッパーパッド×2
SlipperPad
B2-SG80
スパーギヤ 80T×1
SpurGear
B2-670P
スリッパープレート×2
SlipperPlate
B2-670S
スリッパースプリング×1
SlipperSpring
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
B2-670S/BM-N4F
M4 フランジナイロンナット×1
NylonNut
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
ZC-F310
M3x10サラキャップ×2
FHSScrew
B2-670C
スリッパーパッド
SlipperPad
B2-SG80
スパーギヤ 80T
SpurGear
B2-670P
スリッパープレート
SlipperPlate
B2-670P
スリッパープレート
SlipperPlate
B2-670S
スリッパースプリング
SlipperSpring
B2-670S/BM-N4F
M4 ナイロンナット
NylonNut
切りかきを合わせる
Keyontothe
maindrivecup.
B2-670C
スリッパーパッド
SlipperPad
②
①
B2-302SM/ ZC-SS38
M3x8セットスクリュー
SetScrew
1.5
実走行でのスリッパー調整はゼロ発進時にわずかに滑る程度が目安になります。
Adjusttheslippersothatwhenthecaracceleratesfromadeadstop,
thereisasmallamountofslip.
1.5〜2㎜
B2-302SM/ ZS-SS38
M3x8セットスクリュー×1
SetScrew
ZC-BH322
M3x22ボタンヘッド×2
BHSScrew
ZC-F310
M3x10サラビス
FHScrew
2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew
2.0
リヤアッパーアームマウントAssy
RearUpperArmMountAssembly
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
14. ギヤボックスの取付け
GearBoxInstallation
M3ｘ8 セットスクリューを締め込む際は、
モータープレートが浮かないようにしっか
りと押さえながらゆっくり締め込んでくだ
さい。セットスクリューはモータープレー
トから飛び出さない程度まで締め込みます。
WhentighteningtheM3x8setscrew,
tightenslowlywhilefirmlyholdingthe
motorplateinplace.Tightentheset
screwtowhereitdoesnotprotrude
outofthemotorplate.
