Yokomo B-Max4 III User Manual

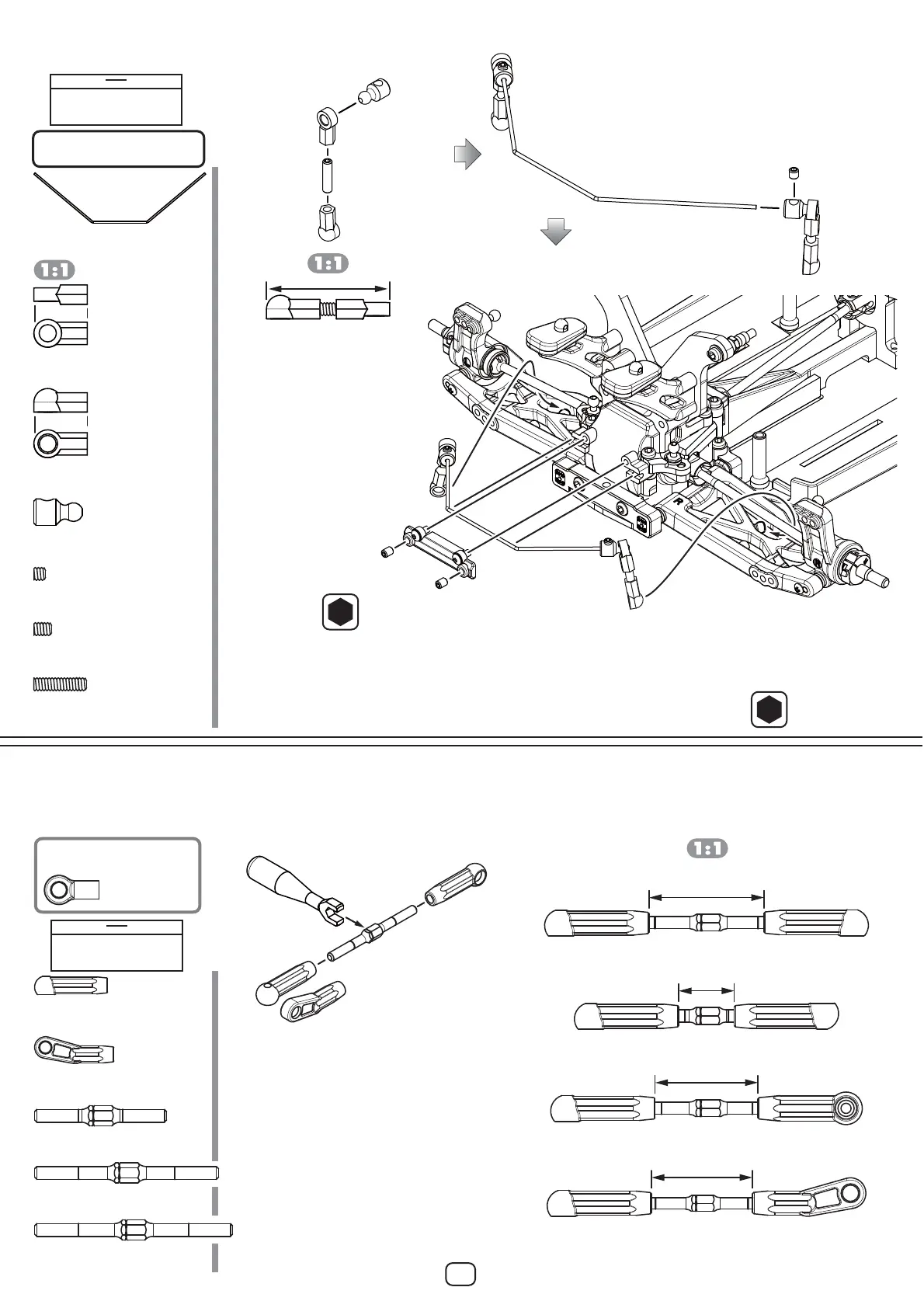

19. リヤスタビライザーの取り付け

RearSwayBarInstallation
17
ZC-206A
アンチロールバーボール×2
Anti-Rollbar
ZC-207S
ボールエンドキャップ×2
ClosedBallEnd
ZC-207S
ボールエンド×2
OpenBallEnd
ZC-SS34
M3x4セットスクリュー×2
SetScrew
ZC-206A
M3x3セットスクリュー×2
SetScrew
ZC-SS312
M3x12セットスクリュー×2
SetScrew
B4-412W
スタビライザー×1
SwayBar
ZC-207S
ボールエンド
OpenBallEnd
ZC-207S
ボールエンドキャップ
ClosedBallEnd
ZC-206A
アンチロールバーボール
Anti-Rollbar
ZC-SS312
M3x12セットスクリュー
SetScrew
B4-412W
スタビライザー
SwayBar
ZC-206A
M3x3セットスクリュー
SetScrew
M3ｘ4 セットスクリューはスタビライザーが、ガタなくスムーズに動くように調整してください。
AdjusttheM3x4SetScrewstoremoveanyplay,butallowtheswaybartoswivelsmoothly.
袋#9の内容
Bag#9Contents
このページで使用するパーツ
Partsusedonthispage
28 ㎜
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
ZC-SS34
M3x4セットスクリュー
SetScrew
※締め過ぎ注意
Donotovertighten
スタビホルダー
SwayBarHolder
1.5
BM-206
ロッドエンド
BallCup
BM-206
ロッドエンド
BallCup
片方が逆ネジになっています。
Onesideisreversethreaded.
BM-TBL
ターンバックルレンチ
TurnbuckleWrench
ターンバックル
Turnbuckle
袋 #10 の内容
Bag#10Contents
BM-206
ロッドエンド×10
BallCup
BM-206
ロッドエンド・オフセット×2
RodEnd・Offset
SD-TB42
42 ㎜ターンバックル×3
42 ㎜Turnbuckle
BM-206
ショックエンド×4
ShockEnd
P.19 で使用します。
UsedonP.19
SD-TB45
45 ㎜ターンバックル×2
45 ㎜Turnbuckle
SD-TB30
30 ㎜ターンバックル×2
30 ㎜Turnbuckle
20. ターンバックルの組み立て

TurnbuckleAssembly
ステアリングロッド×2(30 ㎜ターンバックル )
SteeringRod×2(30 ㎜ Turnbuckle)
12.5 ㎜
サーボロッド×1(42 ㎜ターンバックル )
ServoRod×1(42 ㎜ Turnbuckle)
23 ㎜
フロントアッパーロッド×2(45 ㎜ターンバックル )
FrontUpperRod×2(45 ㎜ Turnbuckle)
26 ㎜
リヤアッパーロッド×2(42 ㎜ターンバックル )
RearUpperRod×2(42 ㎜ Turnbuckle)
23 ㎜
