袋 #7 の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage

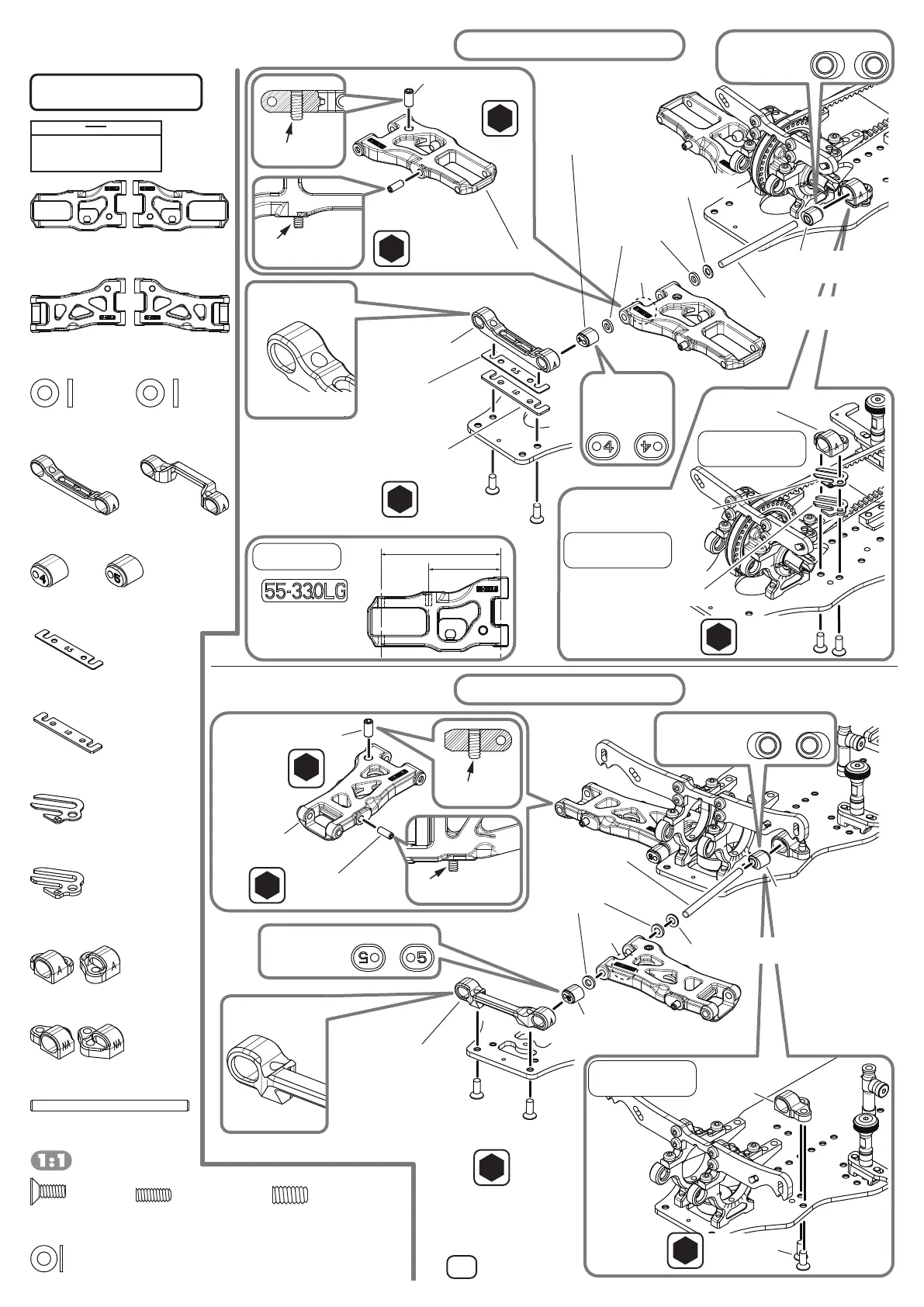

8. サスアームの取付け

SuspensionArmInstallation
ZC-A3605B
0.5mmアルミスペーサー・黒×4
0.5mmAluminumSpacer・Black
ZC-SS48
M4x8セットスクリュー×4
SetScrew
ZC-SS38
M3x8セットスクリュー×4
SetScrew
BD-009BR
インナーサスアームピン×4
InnerSus-ArmPin
B10-301S
サスマウント NA各 1
Sus-MountNA1Ea
B7-SS10
サスマウントスペーサー A・1.0×2
Sus-MountSpacerA・1.0
B7-SS05
サスマウントスペーサー A・0.5×2
Sus-MountSpacerA・0.5
B8-301SA
サスマウント A各 1
Sus-MountA1Ea
B7-SS10
サスマウントスペーサー・1.0x1
Sus-MountSpacer・1.0
B7-SS05
サスマウントスペーサー・0.5x1
Sus-MountSpacer・0.5
B8-301FRA
サスマウント RAx1
Sus-MountRA
B8-301A
サスマウント FAx1
Sus-MountFA
B9-301BS
サスマウントブッシュ (#4)&(#5)各 4
Sus-MountBush(#4)&(#5)4Ea
B10-008F
アームスペーサー x4
ArmSpacer
B10-008R
リヤロアサスアームL&R各 1
RearLowerSus-ArmL&R1Ea
B10-008R
アームスペーサー x4
ArmSpacer
B10-008F
フロントロアサスアームL&R各 1
FrontLowerSus-ArmL&R1Ea
ZC-F38
M3x8サラビス×12
FHSScrew
2.0
ZC-F38
M3x8サラビス
FHSScrew
B10-301S
サスマウントNA
Sus-MountNA
向きに注意
Payattentiontothe
directionofthepart.
B10-008R
リヤロアサスアームL
RearLowerSus-ArmL
0.8mm 出す
Extend0.8mm
ZC-SS48
M4x8セットスクリュー
SetScrew
2.0
ZC-SS38
M3x8セットスクリュー
SetScrew
1.5
3.5mm 程度出す
Extendabout3.5mm.
BD-009BR
インナーサスアームピン
InnerSus-ArmPin
B9-301BS
サスマウントブッシュ (#5)
Sus-MountBush
B9-301BS
サスマウントブッシュ (#5)
Sus-MountBush
ZC-A3605B
0.5mmアルミスペーサー・黒
0.5mmAluminumSpacer・Black
B10-008R
アームスペーサー
ArmSpacer
刻印上
Marking
B8-301FRA
サスマウント RA
Sus-MountRA
2.0
ZC-F38
M3x8サラビス
FHSScrew
●REAR●
向きに注意
Payattentiontothe
directionofthepart.
反対側も対称に組立てます
Assembleeachsideinthesamemanner.
穴が小さい方が前。
Smallholeonfront.
向きに注意
Payattentionto
thedirectionof
thepart.
RL
向きに注意
Payattentionto
thedirectionof
thepart.
RL
2.0
ZC-F38
M3x8サラビス
FHSScrew
B8-301SA
サスマウントA
Sus-MountA
向きに注意
Payattentiontothe
directionofthepart.
B7-SS05
サスマウントスペーサーA・0.5
Sus-MountSpacerA・0.5
B7-SS10
サスマウントスペーサーA・1.0
Sus-MountSpacerA・1.0
向きに注意
Payattentiontothe
directionofthepart.
ZC-SS38
M3x8セットスクリュー
SetScrew
ZC-SS48
M4x8セットスクリュー
SetScrew
B10-008F
フロントロアサスアームL
FrontLowerSus-ArmL
2.4mm 出す
Extend2.4mm
2.0
1.5
3.5mm 程度出す
Extendabout3.5mm.
2.0
ZC-F38
M3x8サラビス
FHSScrew
BD-009BR
インナーサスアームピン
InnerSus-ArmPin
B10-008F
アームスペーサー
ArmSpacer
ZC-A3605B
0.5mmアルミスペーサー・黒
0.5mmAluminumSpacer・Black
B9-301BS
サスマウントブッシュ (#4)
Sus-MountBush
B8-301A
サスマウント FA
Sus-MountFA
B7-SS05
サスマウントスペーサー・0.5
Sus-MountSpacer・0.5
B7-SS10
サスマウントスペーサー・1.0
Sus-MountSpacer・1.0
刻印上
Marking
反対側も対称に組立てます
Assembleeachsideinthesamemanner.
●FRONT●
向きに注意
Payattentiontothe
directionofthepart.
穴が小さい方が前。
Smallholeonfront.
B9-301BS
サスマウントブッシュ (#4)
Sus-MountBush
サスアームの刻印
MarkofArm.
L:左側
Left
G:グラファイト製
Graphite
33.0mm
55mm
向きに注意
Payattentionto
thedirectionof
thepart.
LR
向きに注意
Payattentionto
thedirectionof
thepart.
L
R
