Yokomo BD10 User Manual

11
反対側も対称に組立てます
Assembleeachsideinthesamemanner.
袋 #8 の内容
Bag#8Contents
このページで使用するパーツ
Partsusedonthispage

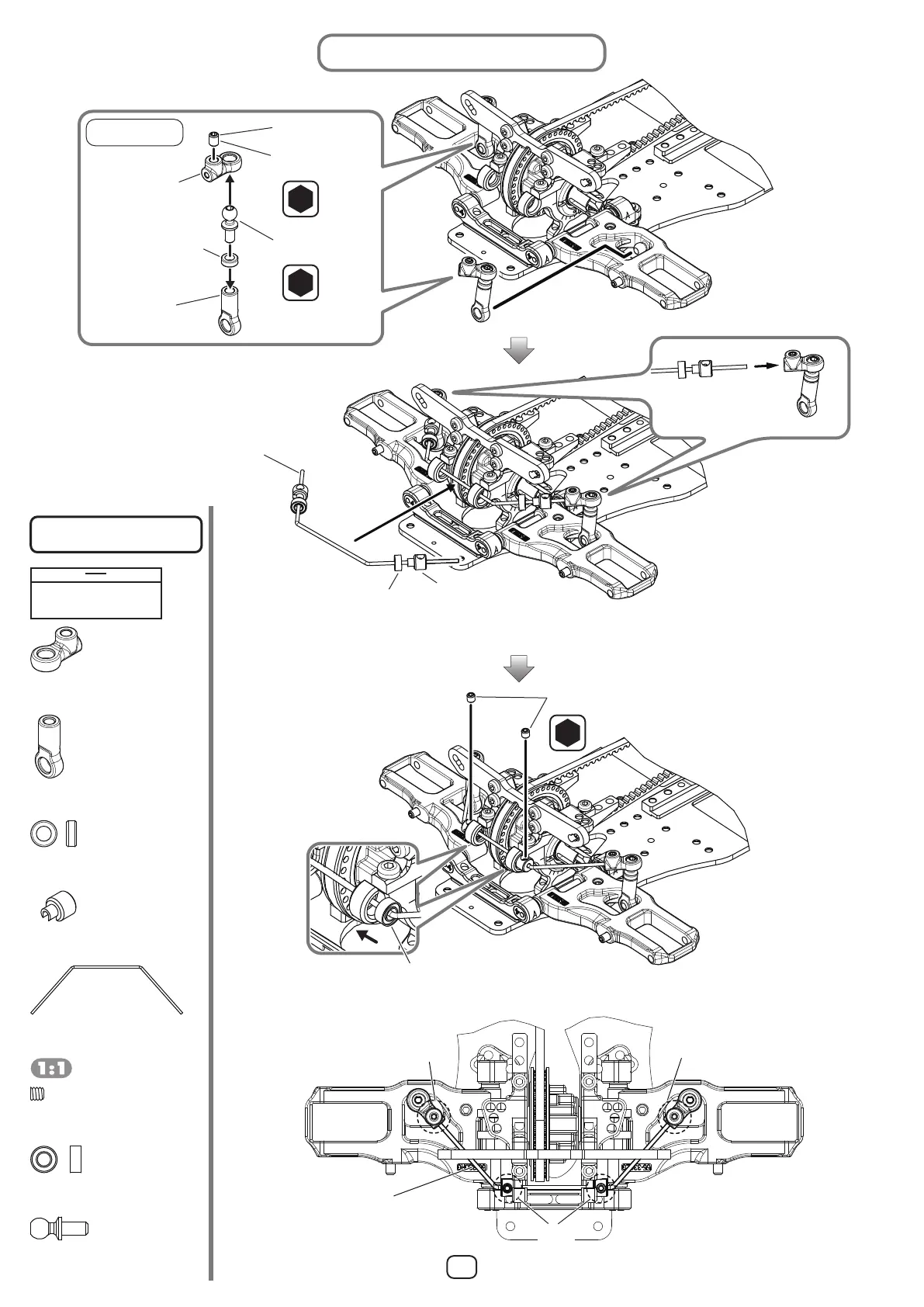

9. スタビの取り付け

Anti-RollBarInstallation
B8-206MH
ロッドエンドボール M×2
BallStudM
BB-630P
3x6ベアリング×2
Bearing
ZC-SS33
M3x3セットスクリュー×4
SetScrew
B9-412SH
スタビストッパー×2
Anti-RollBarStopper
B10-412FW
スタビワイヤー (φ1.4) フロント ×1
Anti-RollBar(φ1.4)Front
B9-412RE
スタビエンドスペーサー×2
Anti-RollBarEndSpacer
B9-412RE
スタビエンド(B)×2
Anti-RollBarEndB
B9-412RE
スタビエンド(A)×2
Anti-RollBarEndA
B10-412FW
スタビワイヤー (φ1.4) フロント
Anti-RollBar(φ1.4)Front
しめる
Tighten
②
しめる
Tighten
②
しめる
Tighten
①
左右対称に合わせる。
Matchsymmetrically.
仮止程度に。
Lightlytighten.
ZC-SS33
M3x3セットスクリュー
SetScrew
1.5
ベアリングを先に入れる。
Putthebearinginfirst.
B9-412SH
スタビストッパー
Anti-RollBarStopper
BB-630P
3x6ベアリング
Bearing
B10-412FW
スタビワイヤー (φ1.4) フロント
Anti-RollBar(φ1.4)Front
向きに注意
Payattentiontothedirectionof
thepart.
B8-206MH
ロッドエンドボール M
BallStudM
2.0
2 セット作ります。
Assemble2Sets.
仮止程度に。
Lightlytighten.
②
①
ZC-SS33
M3x3セットスクリュー
SetScrew
1.5
B9-412RE
スタビエンド(A)
Anti-RollBarEndA
B9-412RE
スタビエンドスペーサー
Anti-RollBarEndSpacer
B9-412RE
スタビエンド(B)
Anti-RollBarEndB
