Yokomo BD10 User Manual

12
袋 #9 の内容
Bag#9Contents
このページで使用するパーツ
Partsusedonthispage

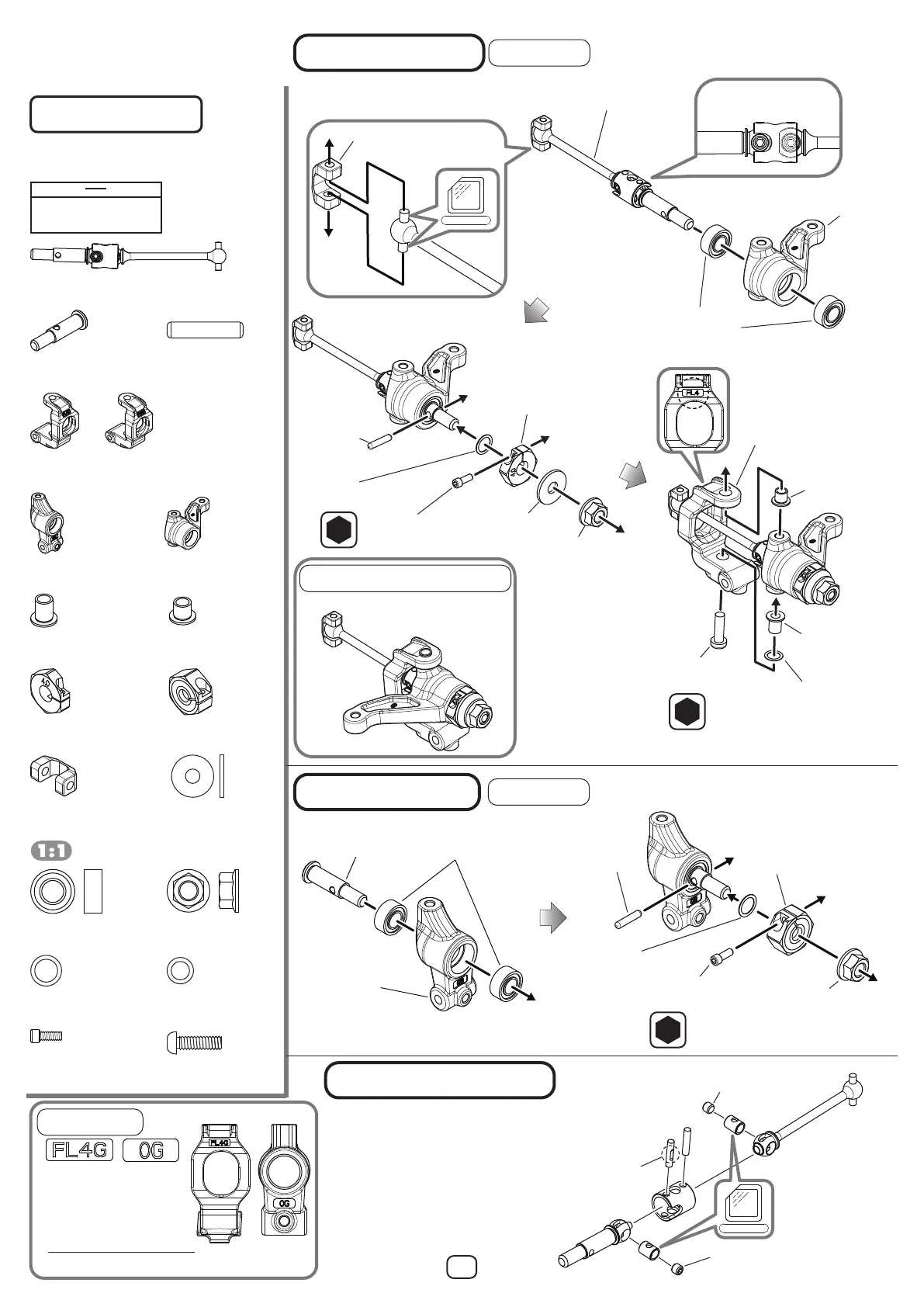

10. ハブキャリアの組立て

HubCarrierAssembly
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
ZC-S50S
φ5mm シム×4
Shim
ZC-S40S
φ4mm シム×2
Shim
BB-1050P
5x10ベアリング×8
Bearing
ZC-N4FBK
M4 アルミナット×4
M4AluminiumNut
ZS-011NM
ホイルハブピン×4
WheelHubPin
ZS-011TSB
スペーサー×2
Spacer
B10-011B
ホイルハブ×2
WheelHub
B10-011B
M2x5
キャップスクリュー×4
CapScrew
B9-500DP
ジョイントプロテクター×2
JointProtector
B9-414CS
キングピンカラー(S)×2
KingPinCollar(S)
B9-414CL
キングピンカラー(L)×2
KingPinCollar(L)
B9-413
ステアリングハブキャリア(L)＆(R)各 1
SteeringHubCarrier(L)&(R)1Ea
B9-415RG
リヤハブキャリア×2
RearHubCarrier
B9-415SG
ステアリングブロック×2
SteeringBlock
B10-010RA
リヤアクスル×2
RearAxle
B9-010FW
フロントユニバーサルシャフト ( 完成済 )×2
AssembledFrontUniversalDriveshaft
CS-BG
ブラックグリス×1
BlackGrease
Y2-011CB6
ホイルハブ×2
WheelHub
ハブキャリアの刻印
MarkofHubCarrier.
F:フロント側
Front
L:左側
Left
4:キャスター 4 度
Casterangle4deg
G:グラファイト製
Graphite
O:リヤハブトーイン 0 度
Rearhubtoeanglein0deg.
D カット
D-Cut
ネジロック剤 &D カットに当てる。
Usescrewlockadhesive.
ContacttheD-cutsurface.
ユニバーサルシャフトの分解
UniversalDriveshaftDisassembly
ネジロック剤 &D カットに当てる。
Usescrewlockadhesive.
ContacttheD-cutsurface.
ブラックグリス
メンテナンスが必要な時に分解整備を行って下さい。
Performwhenmaintenanceisrequired.
注意 ! ーメンテナンスなどで組立てる場合は必ず
ブラックグリスを塗って下さい。
(CS-BG●480 でも代用できます。)
Important! ー Makesuretoapplyblackgrease
whenassemblingtheuniversal
shafts.
(CS-BG●480,canalsobeusedas
asubstitute.)


ZS-011NM
ホイルハブピン
WheelHubPin
ZC-S50S
φ5mm シム
Shim
B10-011B
M2x5キャップスクリュー
M2x5CapScrew
Y2-011CB6
ホイルハブ
WheelHub
ZC-N4FBK
M4 アルミナット
M4AluminiumNut
ピン溝にはめ込む
Attachtothepingroove.
仮止程度に。
Lightlytighten.
③
②
①
1.5
B10-010RA
リヤアクスル
RearAxle
BB-1050P
5x10ベアリング
Bearing
B9-415RG
リヤハブキャリア
RearHubCarrier
リヤハブキャリアの組立て
RearHubCarrierAssembly
2 セット作ります。
Assemble2Sets.
R 側も対称に組立てます。
Assembleeachsideinthesamemanner.
フロントハブキャリア (R)
FrontHubCarrier(R)
B9-414CS
キングピンカラー(S)
KingPinCollar(S)
B9-414CL
キングピンカラー(L)
KingPinCollar(L)
ZC-S40S
φ4mm シム
Shim
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
B9-413
ステアリングハブキャリア(L)
SteeringHubCarrier(L)
向きに注意
Payattentiontothe
directionofthepart.
③
②
①
ZS-011NM
ホイルハブピン
WheelHubPin
ZC-S50S
φ5mm シム
Shim
B10-011B
M2x5キャップスクリュー
M2x5CapScrew
B10-011B
ホイルハブ
WheelHub
ZS-011TSB
スペーサー
Spacer
ZC-N4FBK
M4 アルミナット
M4AluminiumNut
ピン溝にはめ込む
Attachtothepingroove.
仮止程度に。
Lightlytighten.
1.5
B9-500DP
ジョイントプロテクター
JointProtector
ブラックグリス
セットスクリューを増し締め
Tightenthescrewsagain.
BB-1050P
5x10ベアリング
Bearing
B9-415SG
ステアリングブロック
SteeringBlock
B9-010FW
フロントユニバーサルシャフト ( 完成済 )
AssembledFrontUniversalDriveshaft
フロントハブキャリアの組立て
FrontHubCarrierAssembly
2 セット作ります。
Assemble2Sets.
( ステアリングハブキャリアには左右あり。)
(Thesteeringhubcarriersaredifferentleftandright.)
