Yokomo BD10 User Manual

13
袋 #9 の内容
Bag#9Contents
このページで使用するパーツ
Partsusedonthispage

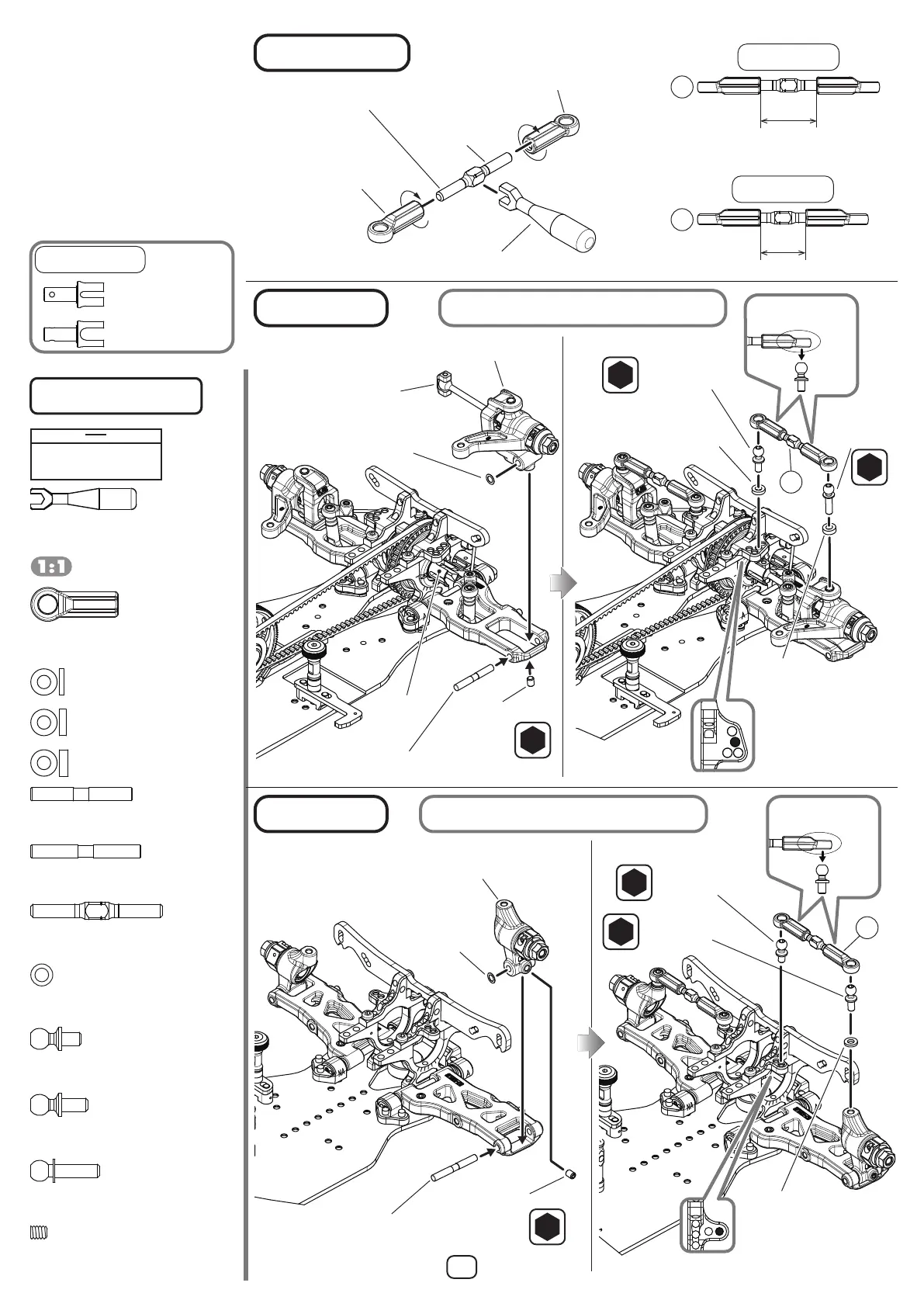

11. ハブキャリアの取付け

HubCarrierInstallation
ZC-SS34
M3x4セットスクリュー×4
SetScrew
B8-206MH
ロッドエンドボール M×4
BallStudM
ZC-A3620B
2mmアルミスペーサー・黒×2
2mmAluminumSpacer・Black
ZC-A3615B
1.5mmアルミスペーサー・黒×2
1.5mmAluminumSpacer・Black
ZC-A3610B
1mmアルミスペーサー・黒×2
1mmAluminumSpacer・Black
ZC-S310
φ3ワッシャー×4
Washer
B8-206SH
ロッドエンドボールS×2
BallStudS
B9-414B
キングピンボール×2
KingPinBall
B9-TB30A
30mm ターンバックル×4
30mmTurnbuckle
B9-009AR
アウターサスアームピン (L)×2
OuterSuspensionArmPin(L)
B9-009AF
アウターサスアームピン (S)×2
OuterSuspensionArmPin(S)
B9-207
ボールエンドキャップ×8
BallCup
SD-TBL
ターンバックルレンチ×1
TurnbuckleWrench
向きに注意
Payattentiontothe
directionofthepart.
B8-206MH
ロッドエンドボール M
BallStudM
ZC-A3610B
1mmアルミスペーサー・黒
1mmAluminumSpacer・Black
B8-206SH
ロッドエンドボールS
BallStudS
B
2.0
2.0
ZC-S310
φ3ワッシャー
Washer
リヤハブキャリア
RearHubCarrier
ZC-SS34
M3x4セットスクリュー
SetScrew
B9-009AR
アウターサスアームピン (L)
OuterSuspensionArmPin(L)
③
②
①
反対側も対称に組立てます
Assembleeachsideinthesamemanner.
リヤ側の取付け
RearInstallation
1.5
向きに注意
Payattentiontothe
directionofthepart.
B8-206MH
ロッドエンドボール M
BallStudM
ZC-A3615B
1.5mmアルミスペーサー・黒
1.5mmAluminumSpacer・Black
B9-414B
キングピンボール
KingPinBall
ZC-A3620B
2mmアルミスペーサー・黒
2mmAluminumSpacer・Black
A
2.0
2.0
フロントハブキャリア (R)
FrontHubCarrier(R)
ZC-S310
φ3ワッシャー
Washer
B9-009AF
アウターサスアームピン (S)
OuterSuspensionArmPin(S)
ZC-SS34
M3x4セットスクリュー
SetScrew
③
②
①
ドライブカップに嵌め込む。
Putintothedrivecup.
ドライブカップ
DriveCup
反対側も対称に組立てます
Assembleeachsideinthesamemanner.
フロント側の取付け
FrontInstallation
1.5
2 セット作ります。
Assemble2Sets.
B
15.3mm
2 セット作ります。
Assemble2Sets.
A
14.0mm
B9-TB30A
30mm ターンバックル
30mmTurnbuckle
片側が逆ネジになっています。
Onesideoftheturnbuckleis
reversethreaded.
B9-207
ボールエンドキャップ
BallCup
B9-207
ボールエンドキャップ
BallCup
SD-TBL
ターンバックルレンチ
TurnbuckleWrench
ターンバックルの組立て
TurnbuckleAssembly
注意！ー①ドライブカップスリットには必ず
( ブラックグリス ) を塗る様に
して下さい。
②ボールエンドキャップが 4 個残り
ますが、オプションの【B9-RTC】
で使用しますので保管しておいて
下さい。
Important! ー①Alwaysapplyblackgrease
tothedrivecup.
②Pleasekeep4pcscapsfor
theoptionalB9-RTC.
ドライブカップスリット
DriveCupSlit
ダイレクト用
Direct
ジョイントプロテクター用
JointProtector
